检波级
高放收音机大多采用栅极检波（图9）。

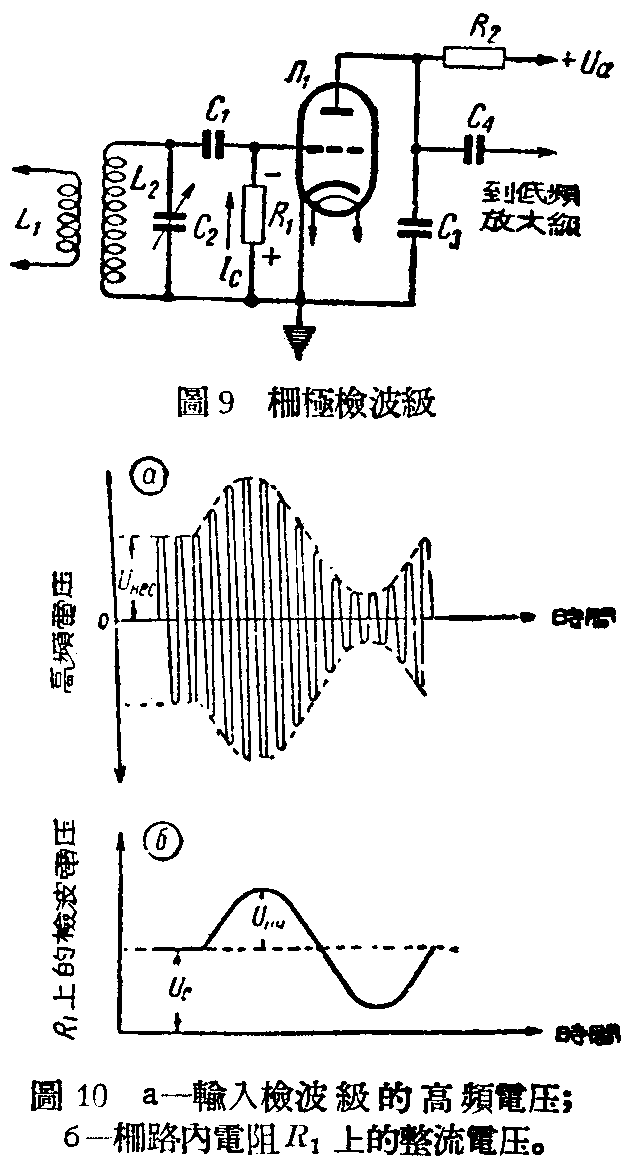

高频电压从调谐回路L\(_{2}\)C2通过电容器C\(_{1}\)输入电子管Л1的控制栅极。栅极和阴极部分的作用相当于二极管。当栅极在正半周时，电流从栅极流到阴极，整流后直流成份I\(_{C}\)通过R1如图中箭头方向所示，产生电压降。所以栅极电位较阴极为负。因为输入高频电压的振幅随音频变化（图10a），所以电阻R\(_{1}\)上的整流电压也随音频变化（图10б）。
因此，Л\(_{1}\)栅极上除高频电压外，来有直流电压UC和低频电压U\(_{H}\)u。高频电压和低频电压控制着电子管的屏流，使它在某一平均值附近随同输入交流电压而变化。所以，屏流除直流成份外，也含有高频和低频成份。
当屏流的低频成份通过电阻R\(_{2}\)时，在R2上产生低频电压，这个电压经断流电容器C\(_{4}\)输入下面的低放级。
图9的电子管不仅担任检波，并且还放大检波后的电压。因此在电子管较少的收音机中，一般都采用栅极检波。
电阻R\(_{1}\)通常自1到1.5兆欧。如R1太小（小于0.5兆欧），它上面的降压很小，增益也就小了。此外，栅回路对L\(_{2}\)C2回路的分路作用很大，选择性会大大降低。
电阻R\(_{2}\)约0.1到0.3兆欧。电容器C3约100一200微微法，是屏流内高频成份到阴极的通路。
栅极检波的缺点是当输入高频电压小于0.1伏或大于0.5-3伏以上时，就有显著的非线性失真。
检波级如果采用正回授，就成为再生式检波级，灵敏度和选择性就大为提高。

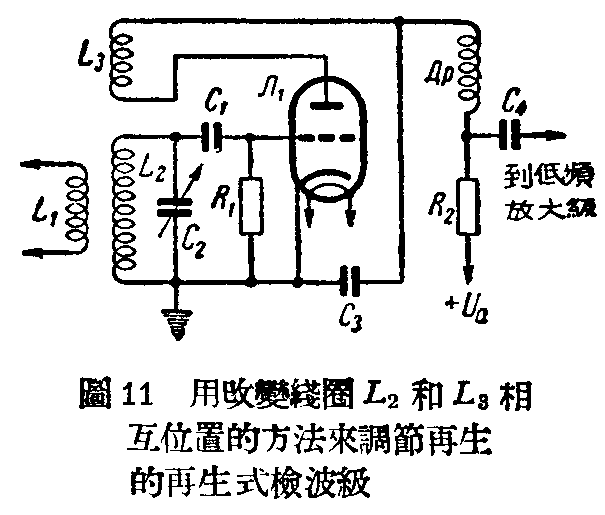

图11是再生式检波级回路图的一种。图中L\(_{2}\)C2是输入装置或调谐回路。L\(_{3}\)是回授（再生）线圈，它和L2作电感耦合。R\(_{1}\)、R2、C\(_{1}\)、C3和C\(_{4}\)的作用和图10相同。扼流圈Дp是阻止屏流内高频成份通过, 不让它到低放级去（可用10一20千欧电阻代替）。
它的工作原理如下：高频电压从回路L\(_{2}\)C2输入Л\(_{1}\)的栅极。屏流内高频成份通过再生线圈L3时，由于回授作用，部分振荡能量就从屏回路转移到栅回路，在L\(_{2}\) 内感应-电动势。它补偿了部分调谐回路L2C\(_{2}\)上有效电阻的能量损耗，提高了调谐回路的质量因数，这就是收音机选择性和灵敏度提高的原因。结果栅极上的高频电压增加，输出也随着增加。
当再生调节到刚要发生振荡的临界点时，灵敏度和选择性最好。
再生线圈L\(_{3}\)的圈数，在中波段约为L2的15-25%，短波段约为：30—70%。
如果线圈L\(_{2}\)和L3所绕方向一致,各线端接头应如图接法；如果绕向相反，应把L\(_{3}\)接头对调反接。
再生的放大能力和输入信号电压有关。信号电压愈弱，再生放大能力愈大。

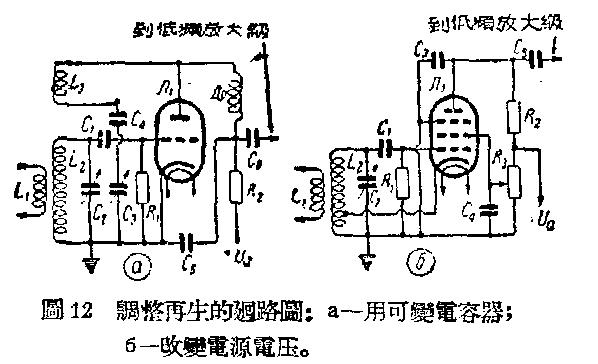

调整线圈的相互位置（图11），调整可变电容器（图12a的C\(_{3}\)），改变帘栅极上的电压（图12б）或用其它方法,都可以控制再生强弱。
调整线圈相互位置很难使再生平稳，而且还会影响收音机的调谐；所以用得很少。图12a用可变电容器调整再生，上述缺点就显著降低，所以应用也较广。
用改变电源电压的方法来调整再生，效果也很好。因为电压改变，屏流交流成份的振幅也相应地改变，回授电压随着改变。
图12б是改变电子管帘栅电压来控制再生的。再生线圈是利用L\(_{2}\)下面的部分线圈。这种回路叫做阴极耦合回路或屏极接地回路（对高频而言）。当屏流内高频成份通过这部分线圈时，栅极回路内就产生高频回授电压。
线圈L\(_{2}\)的抽头从接地端算起，中波段约为线圈的1／4，短波段约为1／3。
低频放大级
低频放大级和高频放大级不同。它又可分为电压放大级和功率放大级。电压放大级是放大输入的低频电压；功率放大级是加强低频输出功率的。前者使功率放大级获得足够的激励电压；后者就供应足够的电力，推动扬声器发音。
低放级对一定范围内输入音频电压的增益，应当大致相同。这样，发出的声音，听起来才自然逼真。例如，收听语言广播时，要想声音逼真，就要求从200-3000周范围内各频率的增益都很均匀。如果想收听优美的音乐广播，那么，这个范围，就应当扩大到50-10000周。
如果放大级对某一频率增益大，对另一频率增益小，就会引起频率畸变（失真），声音听起来很不自然。所以低放级不应使输入振荡波形有显著改变（所谓“非线性失真”）。同时也不应产生自励和“哼声”（交流声）。如果非线性失真很大，声音就沙嗄，含糊不清。交流声和自励也会破坏发音的质量。

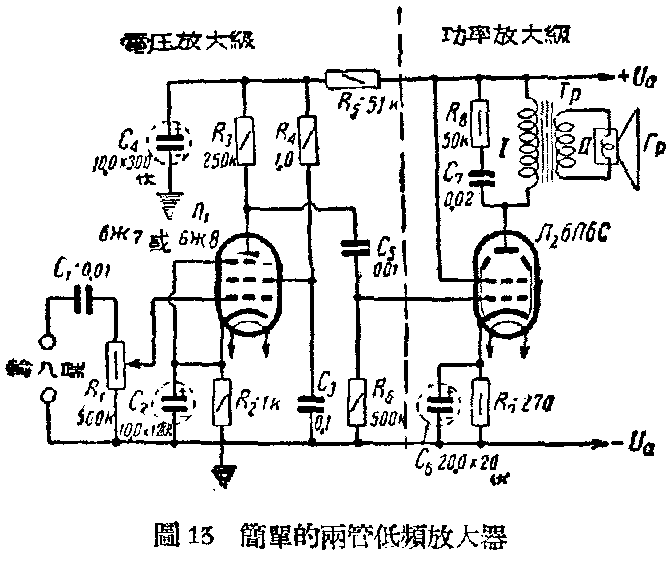

图13是一简单的两管低频放大器的回路图。图中Л\(_{1}\)是电压放大级的电子管。输入的低频电压通地断流电容器C1到电位器R\(_{1}\)上，再从R1上输入Л\(_{1}\)的控制栅极。R1是音量控制器。Лl控制栅的负偏压从阴极回路内电阻R\(_{2}\)上取得，帘栅极和屏极电压分别通过R3、R\(_{4}\) 供给。傍路电容器C2是让Л\(_{1}\)屏流内低频成份通过（不让它通过R2），C\(_{3}\)也是傍路电容器，使帘栅极上不至于有低频电压。
当屏流内低频成份通过电阻R\(_{3}\)时，和图9中R2上一样，也产生一个低频电压，它比栅极输入电压要大好些倍。R\(_{3}\)通常为50千欧到0.5兆欧。因为R3上的电压降很大，Л\(_{1}\)的屏流和屏压就很小，因此低放级中电阻R2和R\(_{4}\)的数值远大于高放级类似回路中电阻的数值。这两个电阻的计算和高放级同。电容器C2、C\(_{3}\)、C4因为要通过低频电压，所以电容量也远比高放级中的大。
电阻R\(_{5}\)和电容器C4是去耦滤波器，主要是防止低频电压可能通过电源回路而和前级发生回授作用。
电阻R\(_{3}\)上经Л1放大了的低频电压，通过断流电容器C\(_{5}\)输入功率放大管Л2的栅极。这个电压中频率较低部分（低音）和C\(_{5}\)的电容量有关。如果C5很小，随着频率降低，输入Л\(_{2}\)栅极的电压就迅速减小，放大器低音的增益变小。C5的电容量一般是5000—20000微微法。
输出变压器Tp初级Ⅰ接在Л\(_{2}\)屏回路内，次级Ⅱ接电动扬声器，它是一个降压变压器。
如果不用输出变压器，而直接把扬声器接到Л\(_{2}\)屏回路内，因为Л2屏流内低频成份不大，发音就很微弱。为了保证扬声器发出足够的音量，通过它音圈的电流一定要很大，加用输出变压器，就是要增加通过扬声器音圈的电流。实用上通过音圈的电流比屏流内交流成份大20-80倍（根据末级电子管和扬声器程式而定)。变压器次级电流需要增加多少倍，它的线圈圈数就比初级少多少倍。
在高频（高音）时，变压器Tp对屏流内交流成份的阻抗，随频率增加而增加很快。因此，Л\(_{2}\)工作状态变更，产生非线性失真。
电容器C\(_{7}\)和电阻R8组成的补偿回路的阻抗，随频率升高而减小。因此，补偿回路和变压器Tp配合后，恰好使电子管总负荷阻抗维持不变，减少了失真。
三管收音机
图14（见封底）是三管收音机的回路图。内中包括输入装置、高放、再生式检波和低放级。天线经天线线圈L\(_{1}\)和输入回路线圈L2作电感耦合。
C\(_{2}\)和C3是同轴电容器，是收听时选择电台频率的。当采用同轴电容器时，必须另用补偿电容器C\(_{1}\)、C7分别平衡调谐回路和各该级的杂散电容。
高放级输出经L\(_{3}\)和L4、C\(_{7}\)、C3作电感耦合。
电子管Л\(_{1}\)（6SK7）栅负压由电阻R1供给，帘栅压通过电阻R\(_{2}\)供给。电阻R3和电容器C\(_{6}\)是去耦滤波器。
检波级电子管管Л\(_{2}\)（6SJ7）用阴极耦合回路。再生由电位器R7控制。R\(_{7}\)串联了电阻R6后，再生调节比较平稳。R\(_{6}\)降压约50%。R8C\(_{1}\)3是去耦滤波器。从电阻R5上取得的低频电压通过电容器C\(_{1}\)4到音量控制器R9，再从它输入低放级电子管Л\(_{3}\)（6V6）的栅极。Л3输出的低频电压经输出变压器Tp而推动了联接在次级线圈上的电动扬声器。电阻R\(_{1}\)1和电容器Cl5是补偿回路。（樊明纬 译自苏联无线电杂志1953年6月份，苏联K．苏尔根作，本刊改编）
