问“电信建设初级版”第一卷六期内,曾介绍O.B.罗谢夫所发明的利用一块晶体(氧化锌)起检波和振荡作用来做成的一种再生式矿石收音机回路,它的工作原理如何?氧化锌能否买得到?

——邱好光

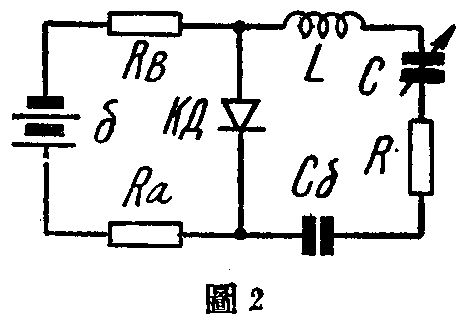

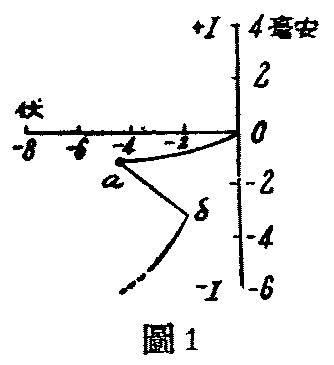

答 O.B.罗谢夫所用的晶体是“辉锌矿”,即硫化锌,它和各种可做检波和调幅的晶体相似,用钢丝弹簧和辉锌矿接触。特别的地方是辉锌矿晶体加上负电压时(钢丝弹簧接电池负极,辉锌矿接电池正极),它的电压电流特性曲线如图(1),在aб段,相当于一负电阻,可以中和电路中的正电阻,使电路里实际电阻减少。图(2)表示利用晶体的负电阻可产生振荡;图(3)就是罗谢夫的再生收音机回路,晶体KД和L并联,实际效果与和L串联相当,因此将LC回路里的电阻部分中和,谐振加强,能把信号放大。晶体同时有检波作用,使耳机里能够听出声音,最好的运用点可由调节R\(_{1}\)和R2选择。辉锌矿晶体接触点很不稳定,现已不用。

图1
图1 🔍原图 (334×365)
图2
图2 🔍原图 (468×328)
图3
图3 🔍原图 (489×320)

——交通大学教授孟侃
