无线电发报机输出信号不好，影响电路不能畅通，用阴极射线示波器来检查发报机输出信号波形，是无线发信台维护人员的经常工作，特别是高速度的信号，用收音机监听，不能判断信号好坏，用示波器看比较可靠。
一部发信机的电键回路，由启闭电报信号的脉冲电流所控制，使高频输出受到调制，所以输出波振幅变化形状和电键回路里电流的波形是一致的。启闭信号的脉冲电流，是带有奇次谐波的正弦波，谐波成份少，波形的四角就是圆的，输出波所占频带窄，不容易和邻近频率发生干扰，键噪轻微；谐波成份多，四角就是方的，频带宽，容易发生干扰，键噪很大。所以脉冲信号电流里的谐波成份愈小愈好。根据实际经验，圆角的输出波占频带宽度如为±6—±9千周，方角的就会宽到±10—±12千周。图1示一较好的圆角波形。
输出波形的检查
用高压橡皮线绕成直径约12公分的线圈L\(_{2}\)（图2），共5圈，挂在离开发信机末级输出回适当远的位置，拾取足够的电压，用高频同心电缆送到示波器上去。在接示波器前还经过一附加调谐器，就是一个金属盆子，里面装了一只15O微微法的小型可变电容器，和一只插入式线圈。用不同线圈，谐调范围可达2—22兆周。高频同心电缆，就是先接到这金属盒子里。线圈L2的外边，并须用橡皮包布包扎好，保证安全。使用时，将示波器接电源，转动小电容器到谐振时，发信机输出波形就在示波器上现出。输出大的发信机，L\(_{2}\)应当开始挂得远些。
波形的分析
图3至图11是作者最近两年检查各发信机所得的波形。图3和图4发信机电键回路的启闭，是受一继电器的控制，而继电器的接触点，用放大镜来看，表面凹凸不平（图3），或有烧毛现象（图4）时的情形。将继电器接触点时常清洁校正是很重要的。图5是高压整流器的滤波扼流圈部分短路，整流器输出电压有波纹的缘故，这时的信号声音也发粗。

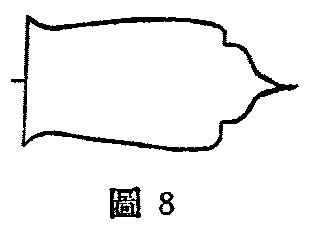

图6的电键回路是受一电子管的控制。开机约10秒钟后，就看出分裂波形，这是因为遥控或局部试验开关漏电的缘故，换过开关就好了。图7是由于高频放大级有寄生振荡，所以有一个小波形，当主要波稳定后它还会跑动。图8是电键回路里的电容器太大，信号终止后还在放电，所以尾端延长了。图9是某一倍频级失调的情形。
图10至图11都是高压滤波扼流圈和电容器配合不当。有些电容器入用内部漏电，容量不足，或扼流圈电感量太大，使波形有凹下部分，减小电感量就可改进。
改善波形的主要方法

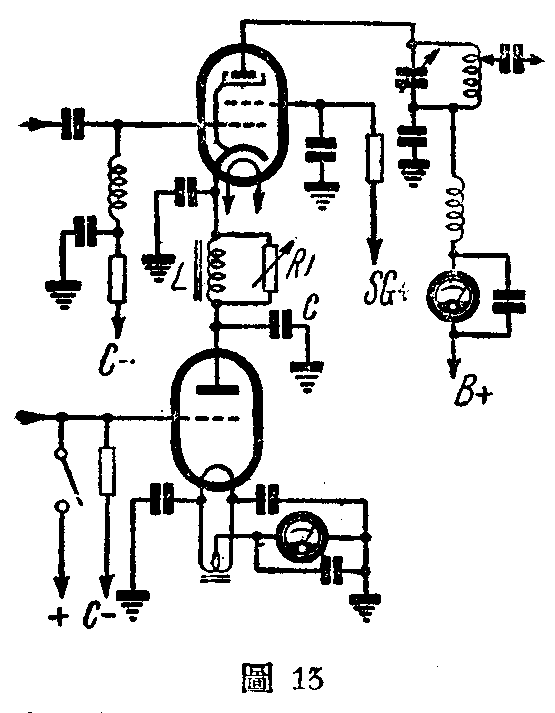

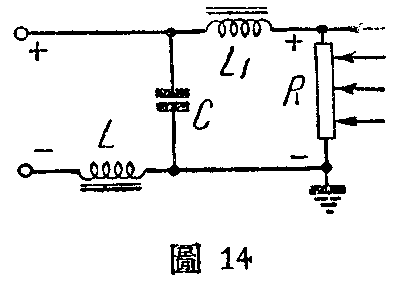

1．加装滞时回路 用继电器控制电键回路时，和两个接触点并联一电阻和电容器串联的回路（图12），并和接触点串联一可变电感量（用一固定电感量L和可变电阻R\(_{1}\)做成）。并联的电容量使接触点断开时，电流有路可走，使波形下降成圆角；并联的电阻防止因电容量上有电荷使接触点每接触时打火花，串联的电感使电流慢慢升高，结果波形上下成圆角。这个R—C回路就是“滞时回路”，常用的C约0.25微法——1微法； R约50—500欧。使用时变动R1至波形最好为止。图12是一个实用回路，计：R=150欧，C=O．2微法，L=8亨和R\(_{1}\)=10000欧。用电子电键时的滞时回路如图13，在电流为60毫安的阴极回路里：L=10亨，R1=10000欧，C=0.25微法。这里没有接触打火花的问题，所以用不着和C串联一吸收电阻R。在高压整流器输出回路里加适当扼流圈L\(_{1}\)，也起改善波形作用，不过加在泄放电阻前（图14）比加在后面好。L1的电感量曾在一电压为300O伏电流为1.2安的回路里试验多次，结果是1.5亨至2亨时最好。
2．高压滤波电感电容量的改善、整流器的负荷随启开信号变动很大，使输出电压变化也很大，加负荷时普通可能降低30%，使信号波形前端凹下，需将滤波电感量减小到电压降低不超过10%，就没有前端凹下现象。整流器的输出如含有波纹电压，对电报信号影响不如对电话严重，普通在3%以下可适用。滤波回路实际只要一个扼流圈和一个电容器。普通扼流圈的电感量约0.8亨—一15亨，容量约2—4微法。

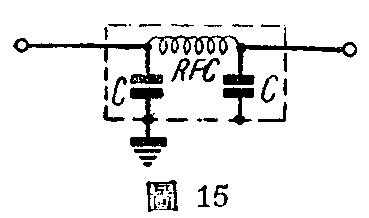

3．遥控线终端加装滤波回路在发信机上接遥控线处，为了防止线上感应电压，改变信号电流的波形，需要加一滤波器（图15）。音通RFC约2.5毫亨，电容器为0.0005微法，装在隔离罩内，用隔离金属线对外联接。（濮若渡）
