电流与电压的测量
在直流和交流市电（50周）的回路内，测量电流和雷压的指针式电表，通常用安培表、毫安表或微安表测量电流，用电压表测量电压（有时也使用电子管电压表）。
测量电流与电压的技术

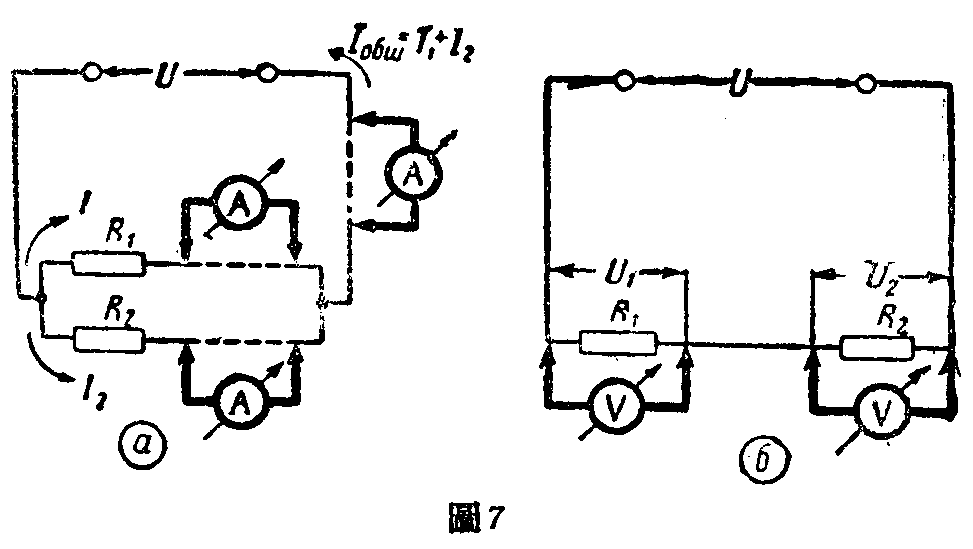

测量电流时，应将电表（安培表或毫安表）串联在回路内（图7．a），让被测量的电流完全流过电表。
如果回路内有几个并联分路，希望测量那一公路电流，就把电表串联在那一分路内。
电表的内阻，就是电表两端间的电阻，它和被测量回路内的电阻比较起来，应该很小。否则，测量的结果误差很大。因为电表接入回路后，回路的总电阻就增加，这时测得的电流就比没有接上电表时流过的电流要小。
测量电压时，把电压表并联在回路上，跨接在电压表两端的一段回路间的电压就可断定（图7．б）。其实，电表在有电流通过时，指针才会发生偏转，所以，电压表和电流表一样，也可以测量电流。但由于电流强度和电表两端的电压成正比，所以它的刻度可以直接按照电压分度。只有静电表例外，因为静电表内没有电流通过，它的指针是靠静电荷作用才发生偏转的。
电压表的内阻应当大大超过（在十倍以上）和它并联的回路间的电阻。否则，把它接入测量的回路时，该回路间的总电阻就要显著减低，以致这段回路上的电压降也相应地减低，这样使电压表测得的电压比没有接上电压表时存在的实际电压小，结果误差很大。要避免这种误差，可在测量的回路内另外串联一只阻值较大的电阻。例如，测量无线电机内电子管工作状态时，通常在各极回路内接入高阻值的电阻后进行。
扩大电表的测量范围
同一只电表，可以测量超过电表指针偏转到满度的电流或电压。例如，用1亳安的亳安表可以测量10、100毫安甚至更大的电流；用5伏的电压表也可以测量250伏以上的电压等等。

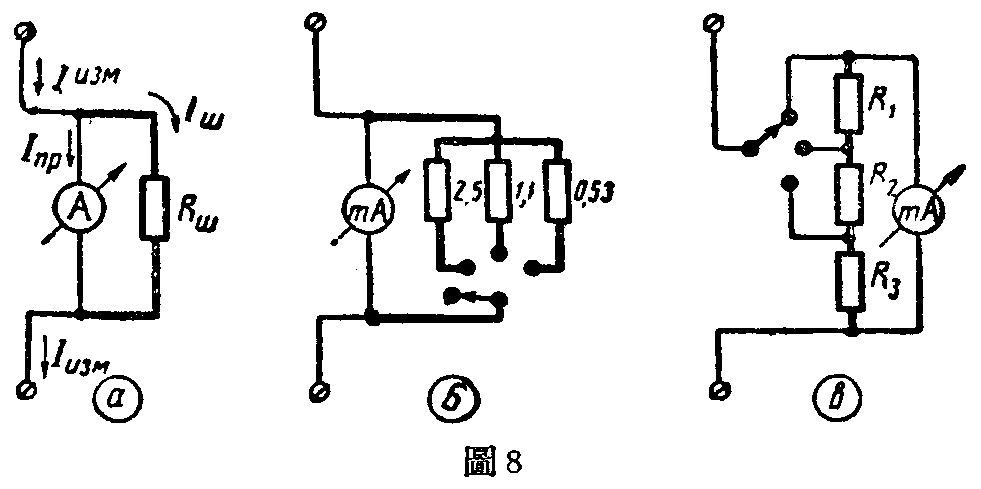

要扩大测量电流的范围，可和电表并联分流器——电阻（图8．a），此时，流过电表的电流，只是总电流的一部分。
分流器电阻的选择，要看电表的内阻和须要扩大到何种新的测量范围而定。当该分流器装上时，已知流过电表的那一部分电流，就可以用相当倍数乘以电表度数，或采用同一分度，求得被测量电流的数值。
分流器电阻的值量，可按下列公式计算：
R\(_{ш}\)=Rпp\(\frac{I}{_{пp}}\)Iи3M-I\(_{пp}\)。
式中I\(_{и3M}\)是电表加装分流器后，能测得的电流最大值，Iпp是电表未接分流器前指针偏转到满度的电流值（I\(_{и3M}\)和Iпp应当用同一单位：安或毫安）。
举例：R\(_{пp}\)=10欧；Iпp＝10毫安；I\(_{и3M}\)＝50毫安。
R\(_{ш}\)=10×\(\frac{10}{50-10}\)=2.5欧。
如分流器用几个不同值量的电阻和转换开关组成时，就可以成为好几种刻度的多范围毫安表。例如10、50、100和200毫安范围。那末按照上面的公式，分流器的电阻，应当是2.5、1.1和0.53欧（图8．б）。
这种多范围电流表和被称为万用电表的毫安表的回路，除上面所说的以外，尚可接成其他几种回路（图8、в）。
要扩大测量电压的范围，只要和电表串联一只附加电阻R\(_{д}\)（图9．a），靠这电阻上的电压降，降低了电表本身两端间的电压。附加电阻的数值可根据下式计算。
R\(_{д}\)=Rпp（\(\frac{U}{_{и3и}}\)U0-1）。
式中U\(_{и3и}\)是电表接上附加电阻后，能测量的最大电压伏数，U0是电表未接上附加电阻以前能测量的最大电压伏数。
举例：R\(_{пp}\)=500欧；U0=2伏；U\(_{и3и}\)=100伏。
R\(_{д}\)=500（\(\frac{100}{2}\)-1）=24,500欧。
图9．б和в，为多范围电压表的回路图。
电压表的内阻就是电表本身的电阻（即电表线圈的阻力）和附加电阻的总和。它对测量的准确性影响很大。因此，通常根据刻度一伏占有的内阻R'大小，来评定电压表的好坏。例如：采用50伏和250伏范围刻度的电表，如R'=10O欧/伏，则50伏刻度上，其内阻就是100×50＝5,000欧，250伏刻度范围内，内阻为100×250=26,000欧（当然，在刻度内，不论指针指在任何度数上，其内阻始终一样）。
通常所用的电工电压表的内阻约100—200欧，但在无线电电工上应用的电压表，内阻必须更高，一般不能小于1000欧／伏。优等的电压表达5,000、10,000，甚至20,000欧／伏。
电压表的内阻要看所用电表的灵敏度而定，对指针偏转满度来说，灵敏度愈大，则I\(_{пp}\)电流愈小。已知Iпp（单位毫安），就可以根据公式断定刻度1伏电压的内阻大小。
要使电压表能有20,000欧／伏，电表的灵敏度必须达到50微安，即0.05毫安。
测量无线电机内电子管的工作状态

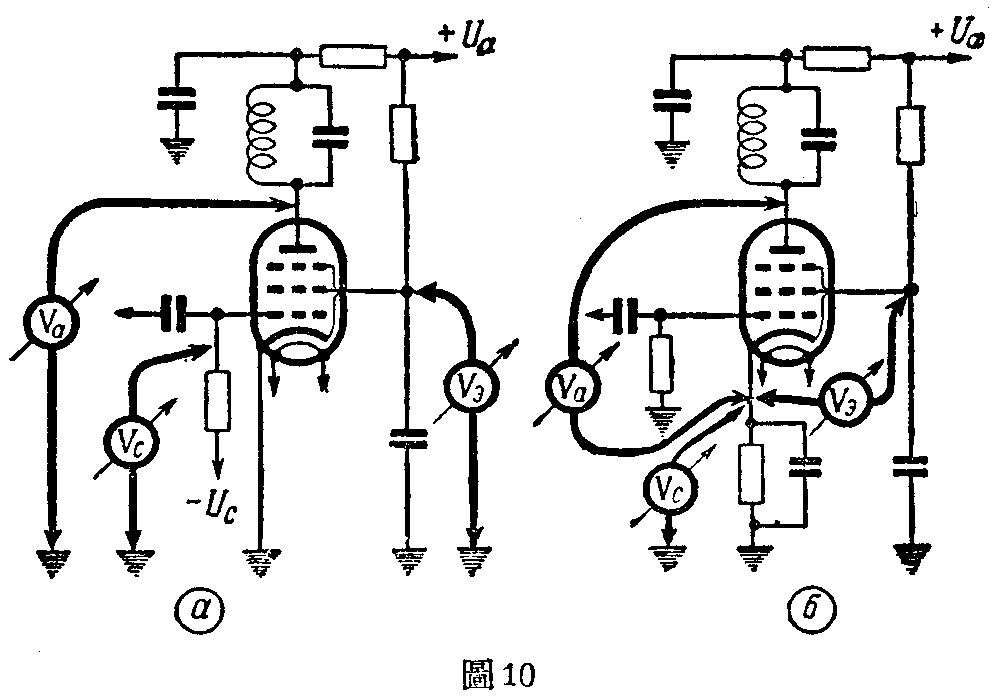

测量电子管电极上的电压，即测定阴极和相当的电极间的电压的时候，如果电子极的阴极接地，电压表应根据图10．a的接法，如果电子管采用自偏压的，则根据偏压的，则根据图10．б的接法。在这种情况下，必须使用内阻高的电压表。

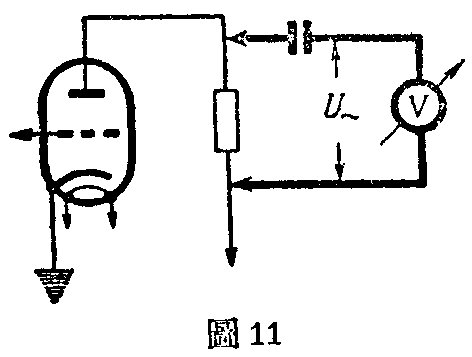

如果测量回路内分段上的交流电压时，而这回路内同时又有直流成分，那末交流电压表要串联一较大的电容器，然后接入（图11）。电容器的容量约从0.1到几个微法，决定于测量电压的频率。频率愈低，容量愈大。

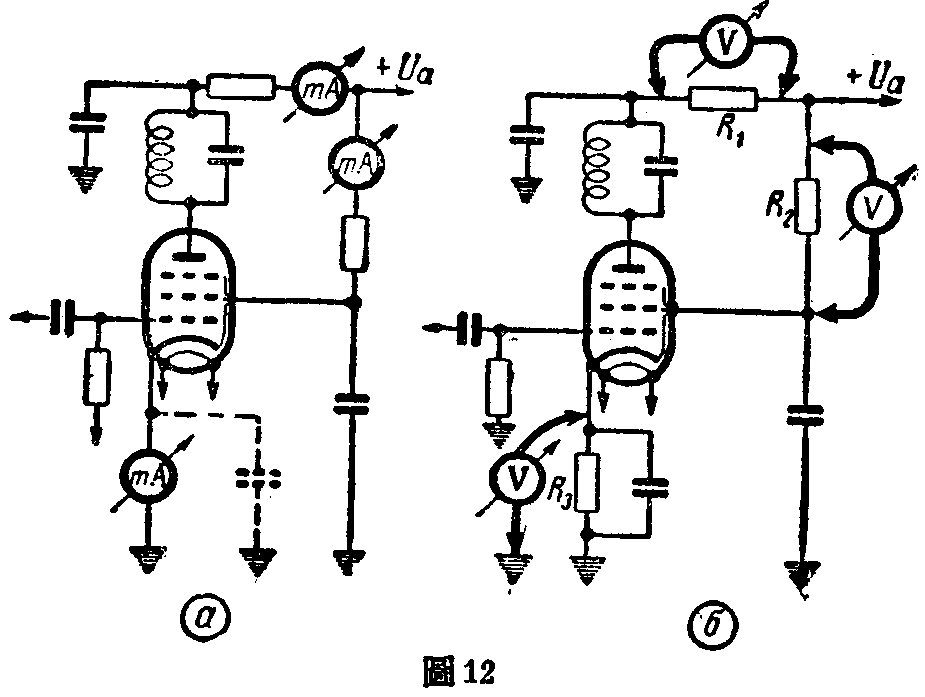

测量电子管各极回路内的电流，有两种方法。（一）把毫安表串联到回路里（图12．a）。如回路内有交流成分，可用电容器使它分流。（二）用雷压表测量回路内串联电阻的电压降（图12．б），再按欧姆定律（I=V;R）算出电流，结果相当正确。如电压用伏表示，电阻用千欧表示，则求得电流的单位，就是毫安。（续完）（（苏联）B·烈比庭）（房兆濂译自苏联“无线电”1954年第2期）
