我们学习苏联的无线电先进经验，经常会遇到苏联的无线回路图。代表某些零件所用的符号，我们还不很习惯，有些简写的字有它们的特殊意义。这方面的资料应当介绍出来帮助读者了解的，本刊拟陆续介绍
——编者
常用的无线电图有三种，就是原理图、装配图和方块图。
原理图表示机件的作用原理，把全部电子管和管名、零件和它们的质量以及它们之间的连接都用习惯的符号表示出来，但不能够表示机件构造上的特点。
装配图表示全部零件的形状和它们的分布位置。很接近实际，根据装配图，我们可以了解机件构造的特点，很容易找出零件的位置和它们之间的接法。
方块图仅表示机件原理和装置的一般概念。图上有许多相互连接的方块，每一个方块都代表着机件的一部分，从相互连接的方法可以看出各部分主要作用和相互关系。
要学习看苏联的无线电回路图，主要的是学会看原理图和装配图。因此我们首先要认识各种零件，了解它们的代表符号和表示值量的写法下面就分别加以说明。
电容器
电容器的基本参数是电容量，用拉丁字母C表示，单位是法（ф），实际上常用的是百万分之一法——微法（MKф）和百万分之一微法——微微法（MKMKф或∏ф）。

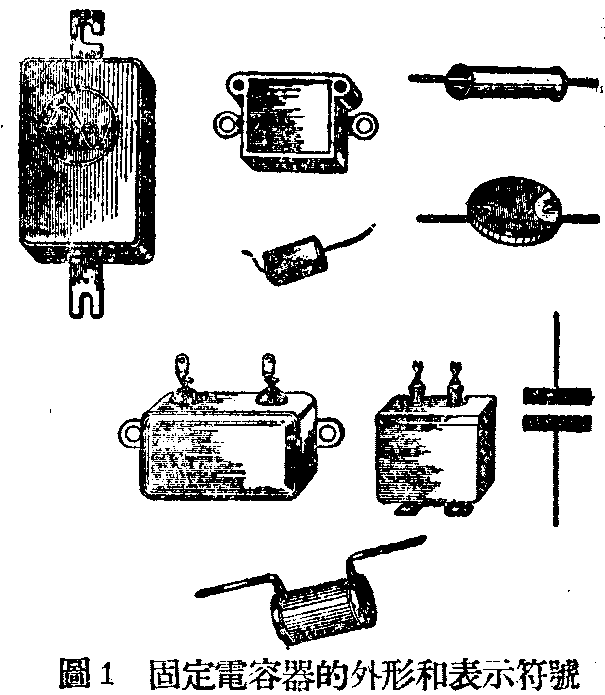

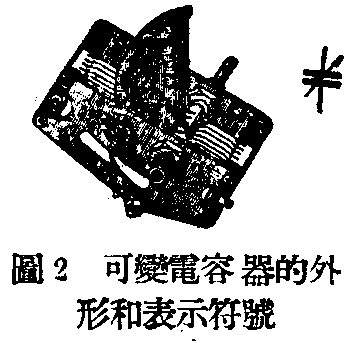

电容器有两种基本型式：固定电容器和可变电容器。固定电容器的电容量是固定不变的，它的形状和代表符号如图1。可变电容器的容量是可以变化的，它是由两组互相绝缘的金属板做成，其中一组固定不动，转动另一组来改变电容量的大小。这种电容器的形状和表示符号如图2。

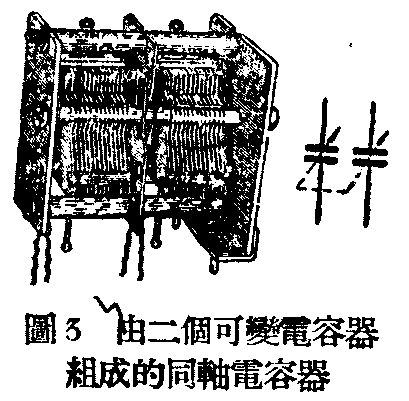

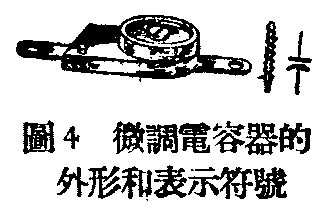

在无线电收音机里，有两三个可变电容器装在一个转轴上，叫做同轴电容器，它的形状和表示符号如图3。还有一种微调电容器，以在较小的范围内改变容量，其形状和表示符号如图4。
电容器还可以按照其中绝缘特质的种类区分为：纸质、云母、空气和电解电容器，只有电解电容器可以在图中用特殊的符号表示出来。电解电容器的形状和表示符号如图5。
感应线圈

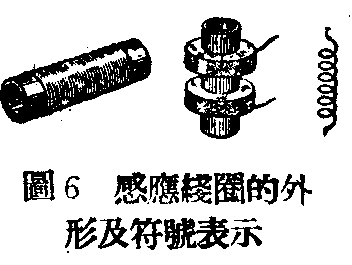

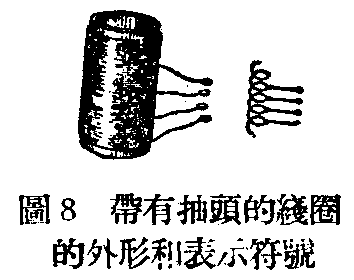

感应线圈的外形和符号如图6。基本参数是感应量，用拉丁字母L表示，单位是亨（гH），实用上常采用千分之一亨——毫亭（MгH）和百万分之一亨——微亨（MKгH）。

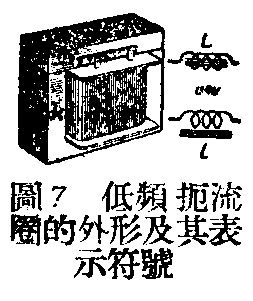

阻止交流通过的线圈构为扼流圈，常用俄文字母дp表示。应用在低频回路中的扼制圈，应具有很大的电量，因此采用有铁心的线圈，它的形状和表示符号如图7。
变压器

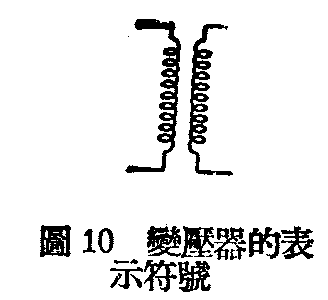

最简单的变压器是由二个互相耦合的线圈（初级线圈和次级线圈）组成，如圈10。

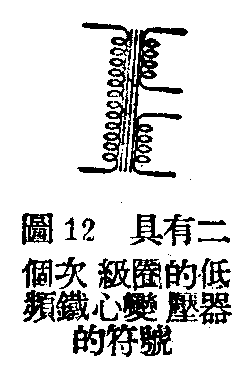

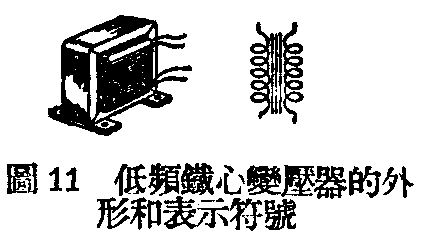

线圈间感应耦合较大的铁心变压器的外形和表示符号如图11。有些电源变压器具有好几个线圈，图12的符号表示具有两个次级圈的这种变压器。
没有铁心变压器的外形和表示符号如图13。

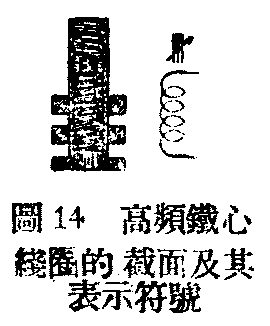

现代无线电收音机回路里，常采用磁粉压制的铁心，它的截面形状和表示符号如图14。
自耦变压器用一个分段抽头的线圈起几个线圈的作用，它的形状和代表符号如图15。
电阻
电阻用拉丁字母R表示，单位是欧（Ω），较大单位是兆欧（MгOM），即百万欧。有线绕电阻和非线绕电阻两种基本型式，无线电收音机里常用的非线绕电阻的功率通常为0.25、0.5、1、2、5和10瓦特（BT）。图16a表示三种非线绕电阻的形状；б表示各种不同功率的非线绕电阻的符号；б和ι表示线绕电阻的外形和表示符号。线绕电阻也时常用长方形符号来表示。这都是固定电阻。

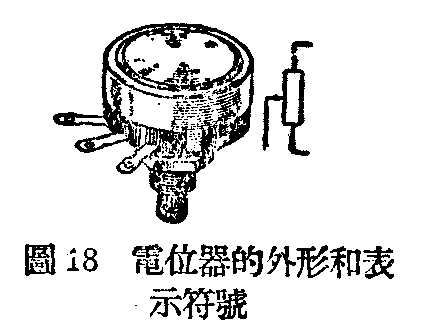

除固定电阻外，还有可变电阻，它们的形状和表示符号如图17。可变电阻和电位器不同，后者的形状和符号如图18。可变电阻有两个接点，一个是固定接点，一个是可动接点。而电位器则有三个接点，其中两个是固定接点，另一个是移动接点。
电阻和电容器值量的表示法
在各种无线电回路图上采用下列方法表示电阻及电容器的值量电感量，一般没有值量表示。
电阻及电容量的单位名称（欧、兆欧、微微法、微法）通常在图上都是省略的。除非用欧和微微法所表示的电阻值和电容量值是小数时，方加上单位名称；例如1，2欧姆；3，5微微法等。
电阻值从1到999欧就以欧数表示。例如R\(_{6}\)—700就表示电阻R6的数值为700欧。如雷阻值是从1000到99000欧，就用千欧数表示，千欧简写为“T”，例如R\(_{3}\)—50T就表示电阻R3的值量为50千欧或50000欧，如电阻值从100000到1000000欧时，就用兆欧数表示，像R\(_{5}\)0，2就表示R5的值量为0.2兆欧或200000欧，电阻值在1兆欧以上时，为了与以欧为单位的欧值区别起见，必须在整数兆欧数字之后加上“，”和“0”；例如R\(_{2}\)—2，0表示电阻R2的数值为2兆欧或2000000欧。
有时电阻值在1000到99000之间，也和1—999间一样用欧数来表示。
电容量的表示方法也是一样，容量从1到999微微法，就以微微法数表示，例如C\(_{1}\)—200就表示电容器C1的容量为200微微法。电容量从1000到99000微微法，就用千微微法表示，仍用简写的字母“T”代表一千。例如C\(_{4}\)—5T就表示电容器C4的客量为5000微微法。如容量从100000到1000000微微法时，就用微法数来表示，像C\(_{5}\)0，3就表示电容量C5的值量为0.3微法，如客量在1000000以上，为免和1—999微微法标志法混淆起见，也必须加上“，”和“0”；例如C\(_{6}\)—0，25就表示电容器C6的容量为0.25微法，C—2，0表示电容器C的容量为2微法。(王先华 刘德 编译)
