当无线电爱好者们在装置、调整和修理任何无线电收音机、扩音机或其他无线电机件的时候，必须进行各种电气测试。因此，对于测量仪器的结构、工作原理、和测量的方法应当了解，现在先就一般常用的仪器结构，作一通俗的介绍。
电表分类

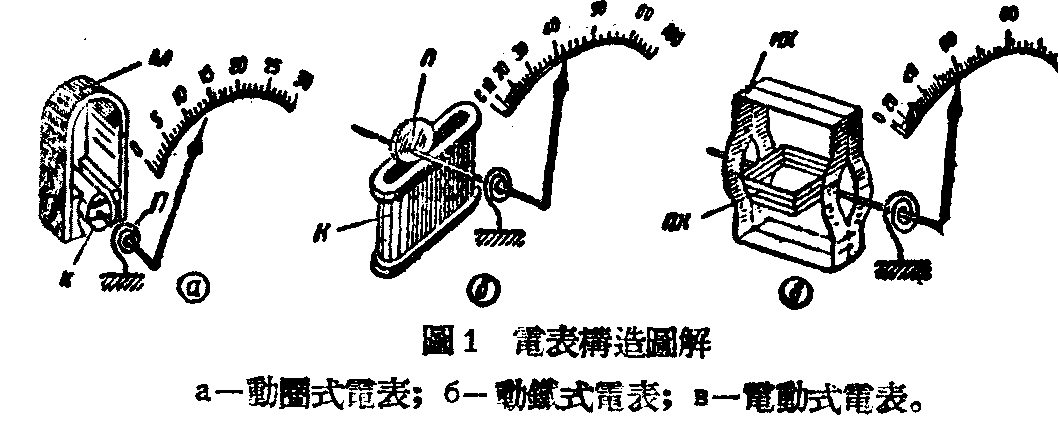

（一）动圈式电表 这类电表中，永久磁石M磁场内（图1．a）装有可动线圈K，被测量的电流通过这个线圈，由于磁石的磁场和线圈的磁场交互作用的结果，使线圈绕本身的轴旋转。螺旋形弹簧（游丝）∏却阻止其转动。而测量电流通过线圈时所产生的磁场，抗拒弹簧的张力，而使线圈扭转一个角度，这角度的大小正好和通过线圈的电流强度成正比。同样也利用弹簧张力，使线圈位于零位。这类电表刻度的每度间隔的值都是一样。
动圈式电表的特点是有较大的准确性。它的灵敏度极高，只需要很少的电流——自1毫安到10毫安，就可以使指针偏转满度，还有一种灵敏度特高的，只要25—250微安。但是它仅适合测量直流电流和电压。
各种指针式电表中，只有动圈式电表才能测量无线电机内电子管的工作状态。
（二）动铁式电表 这类电表最常见的构造如图1，б，被测量的电流通过固定的平盘形K上的线圈，由磁铁做成的图片∏\(_{1}\)偏心地固定在线圈内旋转。被测电流所造成的磁场将圆片吸引到线圈中。这类电表的指针转变角度和电流强度不成比例。因此，刻度不均匀——开始刻度紧密，而在终端则刻度稀疏，实际测量时，多不使用刻度起点部分。并且这类电表的灵敏度不高，指针偏转满度需要10到15毫安的电流。
动铁式电表可测量直流回路和交流回路内电流和电压之用。也可用作测量无线电机中灯丝电压和馈电网络的电压。
（三）电动式电表 这类电表由两只线圈构成。一只线圈HK固定不动，另一只是可以在固定的线圈内旋转的可动线圈∏K（图1．B）。通过两个线圈的电流，在它们周围形成磁场，由于它们交互作用，使活动线圈旋转。但由于螺丝形弹簧阻止其旋转，而使线圈扭转到某一角度时停止。通过线圈的电流强度愈大，则线圈旋转的角度愈大。这类电表的刻度也是不均匀的——开始刻度紧密，而在终端的刻度稀疏。
电动式电表和动铁式电表一样，可以测量直流和交流市电回路，但灵敏度较差。在一般无线电的装作中，几乎不用这类电表。它多半供实验室作精确测量之用。

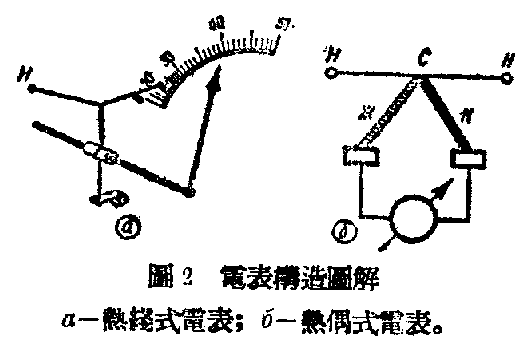

（四）热线式电表 这类电表利用被测量的电流通过拉紧的铂铱线时，使铂铱线发热（图2．a），发热的给果，铂铱线伸长，带动指针轴，使指针扭转成某一角度。这种电表主要是供测量发信机内的高频交流电流之用。它的刻度也是不均匀的。
（五）热偶式电表 它是由两种不同金属相接触所构成的热电偶和动圈式微安表组合而成（图2．б），被测量的电流通过细线HH，使热电偶焊接的地方C发热。这对热电偶是由铁丝ж和镍铜合金K组成的。当加热时，两种金属丝间发生热电动势，这电动势产生了流过电表的电流。热量愈强，则电表读数也愈大。电表的刻度可直接依照在铂铱线上流过的电流数值而分度。
这类电表可以测量低频和高频电流。它的刻度也是不均匀的——开始紧密，而终端稀疏。

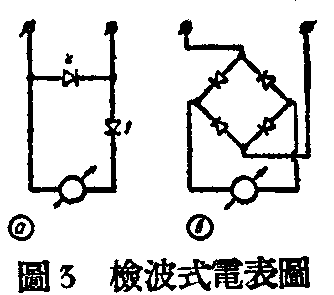

（六）检波式电表（即整流式）这类电表，先用氧化铜整流器，将交流电整流。然后用动圈式电表测量整流后的电流。整流回路可用半波整流（电流在工作的半周通过氧化铜1后，流入电表，而不工作的半周，则经氧化铜2流回，不经过电表）（图：3．a）。也可用电桥回路（图3．б）进行整流。它的刻度只是开头稍微紧密，以后的差度几乎很均匀。
这类电表，可以测量交流市电的电流和电压，也可以测量声频的电流和电压。和其他同一用途的指针式电表比较起来，灵敏度较高，所以，在无线电的实际测试上采用极广。

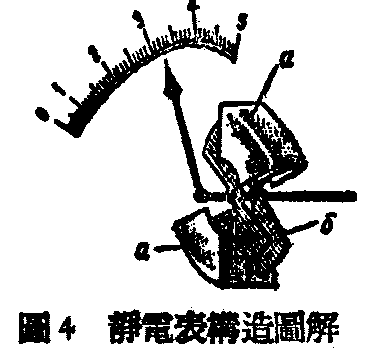

（七）静电表 它的作用，主要是利用导线间的电荷不同而彼此间产生的吸引力。静电表是由固定片a和动片б所组成。被测量电压的某一极接到固定片上，另一极接到动片上（图4），当动片被吸到固定片内时，和指针装于同一轴上的动片所转变角度的大小，依电荷电压而定。这类电表主要的用途是测量直流电和交流电的高电压。例如，测量阴极射线管。
它的刻度起点处紧密，其余部分差不多很均匀。

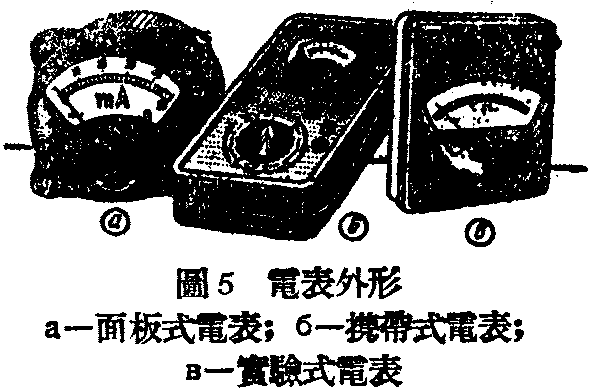

一般常用的电表分类，大致已如上述，但如按照它外面的装饰，又可分为：1．固定在设备上（机器的面板或配电板上）的面板式电表（图5，a），2．携带式电表（图5，б），3．供精确测量用的实验室式电表（图5，б）。
根据准确程度，电表又可分为五级：0.2；0.5；1；1.5；2.5。各级的号码，就是说明测量时容许的最大误差，这误差用该表所能测量的最大值的百分比表示。例如，使用1级电压表，如果电表满度为300伏，那么当测量到任何刻度时，它的误差都不会超过300伏的1%，也就是误差不超过3伏；换句话说，这电表的度数可能有3伏上下的误差。无论测量300伏电压或30伏电压，都可能有这样的误差。显然，在测量30伏电压，即指针偏向到很小角度时，误差也比较大（就是30伏误差了3伏，误差率已达10%）。因此，测量时最好选用测量范围略大于被测电压或电流的电表，使指针差不多偏向到满度，这样测量的结果比较准确。
.2级电表准确性最大。它的测量误差不会超过刻度最大度数的0.2%。这种电表是用在实验室内作最精确的测量，或供检验其他电表之用。一般无线电制作中，用1.5级甚至2.5级的电表已经很合适了。

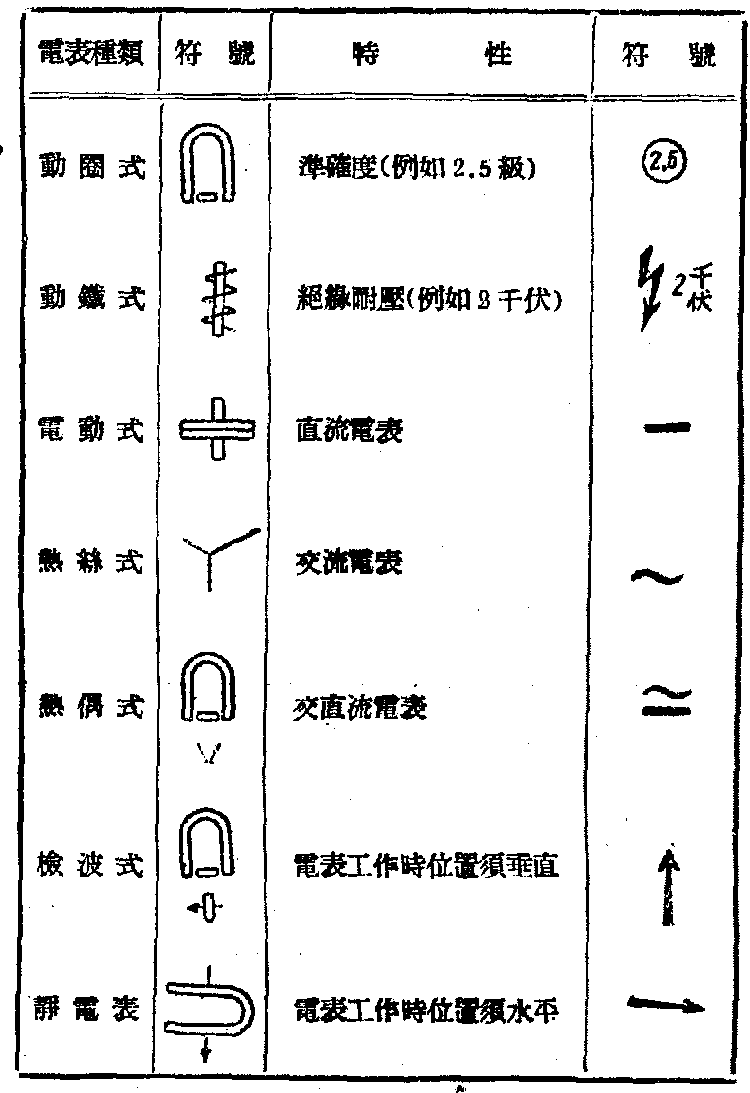

电表的刻度盘上所画的符号，是表明它的种类及其特性的。最常遇到的符号如上表所列。

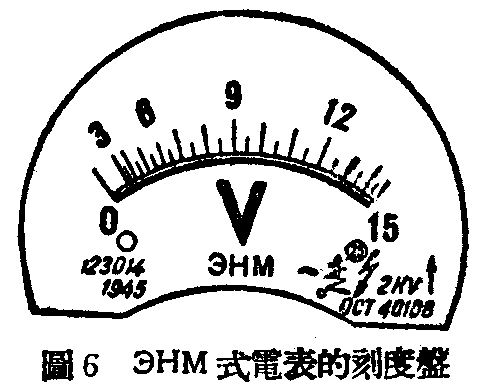

动铁式电表的刻度盘式样如图6所示。（待续） （房兆濂译自苏联“无线电”杂志1954年第3期）(B．烈比庭)
