解读MP3硬件架构——魅族E3拆解报告
电脑学堂
众所周知，目前的国产MP3相对于国外品牌的产品，最大的优势就是价格。在目前中低端产品比较普遍的市场上，国产高端MP3是什么样子呢？今天迪迪要向大家介绍的就是一款这样的产品——魅族E3，希望大家能了解到MP3的内部硬件架构以及国产高端产品的做工。

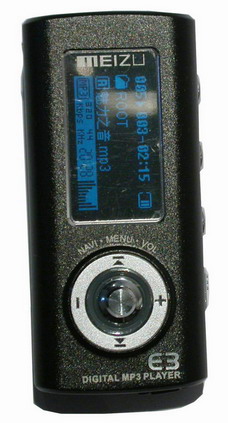

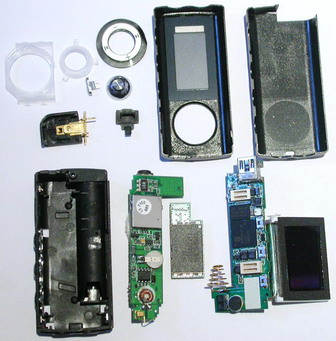

近期，魅族推出了采用飞利浦顶极芯片PNX0102的产品——E3。它的体积较E2更加小巧而功能却更为完备，这给不少用户带来了惊喜，那么E3的内在是否完美呢？为了满足大家的好奇心，笔者一咬牙，将自己刚刚购得的E3（图1）彻底“肢解”（图2），向大家献上第一手拆机报告。

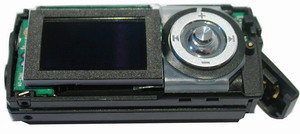

1.首先用螺丝刀将E3外壳上的6颗小螺丝取下，由于与内部接合比较紧密，要均匀地用力才可以将上下的金属外壳分离。内部电路结构仍然被一个坚固的塑料内壳保护着，不过正面的OLED屏幕及五维控制键已经完全展现在我们眼前（图3）。

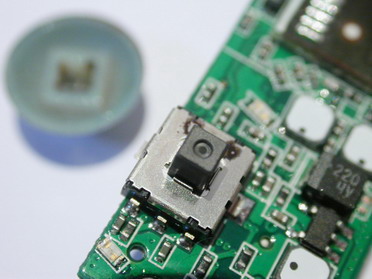

2.翻转OLED屏幕我们可以看到绿色的电路板，固定五维控制键的是一个导光的透明塑料支座，在拆卸电路板前必须先将这个支座取下。从侧部空隙轻按即可将支座取出，接着五维键帽也可以被拔下来，这时看到了电路板上有两粒发光二极管，五维键四周诱人的灯光就是由它们发出的（如图4）。在电路板上还可以看到不少贴片元件，整体排布整齐，工艺还不错。
3.从电池负极的一侧将电路板小心撬起，发现E3采用了两层电路板叠加的形式。此时上层电路板与下层的插座已分离，但是另外一端却无法拿出来，仔细观察一下，原来另一端的缺口附近有一个点用硬金属丝与下层电路板焊起来了（如图5），看来得动用电烙铁了。
拆解难点：使用电烙铁时，需要使用小螺丝刀一边撬电路板一边用烙铁将焊锡熔化，操作时间不能过长，以免烤坏元件，而且烙铁要在预热后拔掉电源插头利用余热熔化焊锡，以免烙铁漏电击穿电路上的精密元件！

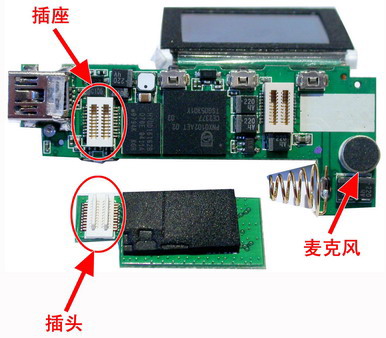

4.焊点解除后上下两层电路板就彻底分离了。将上层电路板翻过来，可以看到笔者的E3使用的是常见的三星闪存芯片（如图6）。闪存芯片与电路板采用了插座连接，笔者很容易就将它拔了下来。

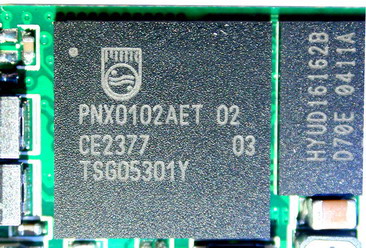

5.与闪存背靠背最大的那个正方形芯片就是大名鼎鼎的飞利浦解码芯片PNX0102了，笔者赶紧给它个大特写（如图7）！
就是这么一片小小的芯片将最先进的数码科技都凝聚在了里面，E3的音质很大程度上依赖于它。它支持LifeVibes音效，其中包括了Concert Sound三维立体声、Pure studio高频扩展还原以及Pure Bass低频推进等。飞利浦芯片的右边我们发现有一块稍小的芯片，标有HYUD（现代）的标志，它应该就是魅族在宣传中提到的16MB大容量缓存芯片。另外在两端我们还可以看到机器的微型USB2.0接口以及微型的贴片麦克风（如图8）。

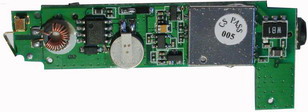

6.下面我们分离塑料外壳中的下层电路板，拆的时候要注意先将HOLD按键取出，然后就能轻而易举地拿出来了。电路板朝上一面元件很少，翻过来看就丰富多了（如图9），最左边有一个低通滤波电感，它可以防止电源被高频所干扰，从而减少了机器的杂音。再看中间是一个微型的纽扣电池，它是为了配合E3的时钟功能而特别设置的。在右边有一块芯片已经完全被金属外壳包裹住，它就是E3的FM收音芯片，金属外壳可以屏蔽高频干扰以获得更纯净的收音效果。
7.最后，剩下了塑料壳，上面还有一个电池扣未拆，我们将它取下来看看，做工不错，电池扣还是镀金的（如图10）。
至此，E3已经被我成功地完全拆解！
从这次拆机过程来看，MP3的内部硬件架构还是比较简单的，决定产品性能的，关键看方案的选择以及做工和用料。另一方面，迪迪认为，国产的高端产品并不比国外产品差，而售价却更实惠。
