超频Fans看过来——11款高端CPU散热器性能大比拼
特别策划
对于喜欢超频的DIY爱好者来说，赛扬D或Athlon 64处理器无疑是当前他们心目中的理想“对象”。不过，上述两类CPU（尤其是高主频产品）超频后的发热量惊人，普通散热器已力不从心，因此，为它们配备一款性能更好的高端散热器刻不容缓。
什么是高端散热器
出于对国人消费能力的考虑，我们将媒体报价超过200元的CPU散热器划归为高端产品，这个档次的产品都具有极强的散热能力。高端散热器通常具有以下特点：
1.适用于高主频CPU。但凡采用Intel 3GHz以上或AMD 2GHz以上（包括超频后的主频）的处理器，就必须配备高端散热器来保证系统的长期稳定运行。
2.体积、重量都比较大。高性能的前提是散热面积足够大，因此高端散热器的体积大、重量不轻，而且其安装方式也较为复杂，有些产品在很多主板上或机箱中无法安装。
3.不是特别安静就是特别吵。在噪音方面，高端散热器开始出现两极分化趋势，一类是强调静音，但必须有特别大的散热面积；另一类的体积相对小一些，但为保证性能只能通过提高风扇转速来加大风量，因此噪音较大。
显然，高端散热器并不适合所有用户。除去价格因素，它们的许多特性都决定了一个较小的应用范围。但不可否认的是，它们在一定程度上代表了散热器技术发展的方向，许多新工艺、新结构都是率先出现在高端散热器中。
性能比拼方案
为了让大家（尤其是超频玩家）能找到称心如意的CPU散热器，我们将对当前市场中常见的一些高端产品进行性能测试比较。本次性能比拼包括10款高端散热器，它们分别是Tt的Bettle、Big Typhoon、Sonic Tower；CoolMaster（酷冷至尊）的Hyper6、Hyper6＋；AVC的亚历山大、拿破仑；九州风神的P720、U90和超频三的扬子鳄。
比拼的“擂台”

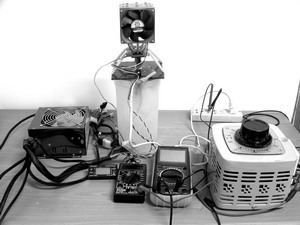

本次散热器测试使用了一套专门自制的模拟发热源，用以取代传统测试方法中的CPU。这样做的好处是可以保证热源发热量的恒定，能够对散热器的实际性能做出更为客观的评价。
我们所采用的模拟发热源主要分为三个部分：发热端、导热柱、以及功率控制端。发热端由电阻丝和空心绝缘导热棒组成，当接通电路时，缠绕在导热绝缘棒上的电阻丝温度将会立刻升高，产生一定的热量。

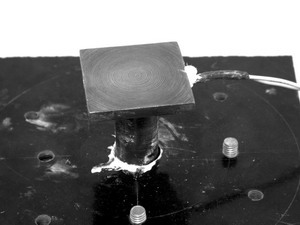

导热柱是一个纯铜圆柱体，在圆柱体的一端有一块正方形的纯铜底座，用于和散热器底部接触，另外，底座内部开槽，内嵌温度探头，可直接测量底座温度。铜柱在测试时必须紧密地插入绝缘空心导热棒中，它的主要功能就是传递电阻丝所发出的热量。
为了得到稳定的发热量，功率控制端是必不可少的。在这部分结构中，我们通过接触式调压器直接控制输入电压，同时在整个电路中监控输入电流的大小，进而对模拟发热源的输入功率调节。
比拼的规则
1.整个测试过程中，通过接触式调压器将输入电压锁定在200V，此时通过万用表测得输入电流为0.77A。因此可知发热源的功率在150W左右（所有的产品测试都是采用这个功率）。
2.测试中所获取的数据分为两个部分：监测探头温度和出风口温度，其中探头温度可通过与测温探头相连的测温仪获取，而出风口温度则通过风温风速仪在散热器周边出风位置测量得到。
3.安装采用了统一的方式，将散热器与模拟发热源通过医疗专用止血带捆绑牢固，散热器底面与发热源的纯铜底座紧密接触，摆脱了平台和扣具的限制。
4.在测试中我们对环境温度也进行了控制，通过温度测量仪监测和空调的调节，将室内温度控制在26～27℃，最大程度地克服环境温度对测试成绩的影响。
5.每款散热器测试3～5次，最后取其平均值作为结果，避免偶然因素对成绩的影响。
6.温度测试时间为20分钟，包括两个阶段，前10分钟为升温测试，后10分钟是降温测试，具体流程是：
（1）将发热体与散热器风扇同时通电，每分钟记录一次发热体与出风口的温度；
（2）10分钟后，将发热体断电，而散热器风扇仍然保持运转，每分钟记录一次发热体与出风口的温度。
通过考查散热器在温度上升阶段与温度下降阶段的性能表现，最终得到一个随时间变化的柱状图，每个柱体的顶部连接起来又是一条曲线。在测试数据图中，探头温度与出风口温度的柱状图顶端会呈现出一条曲线，分为上升与下降两个部分。曲线的上升与下降的坡度越平缓，落差越低，说明散热器的散热性能越好。
产品性能大比拼
一、Themaltake（Tt）
Tt（即曜越科技）在国内一向以高端形象出现，散热器、机箱等产品线极其丰富。
1.Beetle
（1）产品介绍

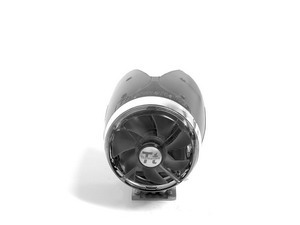

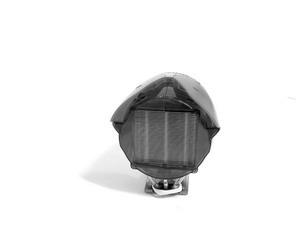

Beetle的中文名为甲壳虫，它支持K7、K8、Socket478、LG775四种平台，外形高大，属于典型的高端产品。
甲壳虫为侧吹风道式结构，前端风扇为入风口，气流通过风道带走散热片的热量，最终从尾部排出。该散热器导风口的气流方向面对机箱后部，可将热风直接输送到机箱外，这对机箱内的整体散热都有好处。甲克虫采用了“热管+铝鳍片堆叠”的直接导热结构。热管数量为3根（等效6根），散热鳍片的数量为38片，具有足够大的散热面积。铜质底座采用普通的拉丝工艺。
风扇的转速可调，标称噪音值在20dB～44.5dB之间，转速范围是1600～4300rpm（转/分）。作为一个80mm的风扇，如果以4300rpm运行，噪音会比较大。实际使用时可根据CPU的情况调整，通常2000rpm就能保证系统的稳定运行。Beetle的尾部还有一个80mm风扇的预留位，能满足超频发烧友的更高要求。该产品在风扇的LOGO前和风道侧翼上安装了LED，在接通电源后会发出柔和的7色灯光。
（2）性能点评
风扇全速运转的情况下，甲克虫的散热性能很突出，测试时的最高温度只有46.2℃。切断发热源供电后，测温点的温度下降速度也很快（不到6分钟就降至室温），这明显得益于4300rpm的散热风扇。此外，铝鳍片的密度设计也比较合理，即使在风扇低转速情况下气流也很通畅。美中不足的是，风扇的全速运行带来了较大的噪音。
2.Big Typhoon
（1）产品介绍

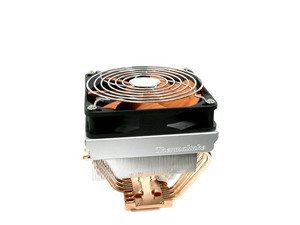

Big Typhoon中文名叫大台风。大型12cm静音风扇、独立6热管导热设计、纯铜CPU吸热底座，这些无不体现出大台风的高端定位。大台风“通吃”K7、K8、Socket 478、LG775四种平台。
散热部分是两组硕大的铝制鳍状散热排，单片铝鳍厚度不到0.1mm，总共140片，这样的设计不但能获得很大的散热面积，还能大大降低散热器的重量。导热部分采用了6根独立热管，每根直径6mm，为“铜－水”热管，既环保又高效。风扇尺寸为120mm×20mm×25mm，7扇叶设计，滚珠轴承，转速在1300rpm左右，风量54.4CFM，满负载工作噪音值16dB。
从整体来看，大台风属于热管直接导热型散热器。多达6根的独立热管，具有很高的热传导率。散热部分则采用大面积的薄散热鳍片，在降低重量的同时还能充分利用12cm风扇产生的大风量。
（2）性能点评

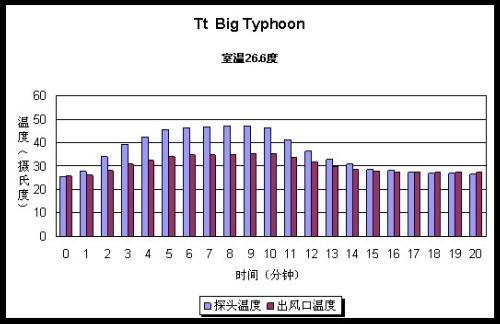

满负载运行时，该散热器将最高温度控制在47.1℃，发热源断电7分钟后，探头温度降至室温。测试中发现，虽然12cm风扇转速不高，几乎听不到任何声音，但风量却很大，能将140片铝鳍散热片完全“吹透”，这种大面积散热的设计确实值得称道。唯一不足的就是该产品体积过大，在结构紧凑的机箱中可能无法安装。
3.Sonic Tower
（1）产品介绍

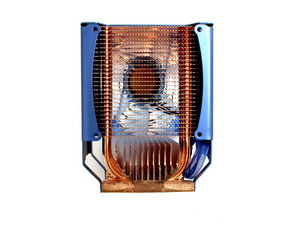

Sonic Tower的中文名称是音速塔，与Tt其他的高端产品一样，音速塔也是全兼容K7、K8、Socket478、LG775四种平台。音速塔体积巨大，做工精细，大胆采用无风扇、无噪音设计，是散热器市场为数不多的“另类”产品。
该散热器的单塔是由55片铝鳍片（每片厚度为0.2mm）组成，双塔共110片。所有铝鳍片排列整齐，间隔均匀，从这点上可看出制作工艺的精密程度。
此散热器总共采用了3根直径为6mm的热管，经折弯封装后与6根等效。折弯处的处理很好，双散热塔热管高度完全一致，这也就说明双塔的效能相同。纯铜底座采用拉丝工艺。
附件简单实用，四种平台的扣具齐全，而且还配备了附加风扇固定架，并有扳手等安装工具。这里要特别说明的是，风扇只能安装到双塔之一的外侧，因此会导致双塔的散热效能不一样。
（2）性能点评

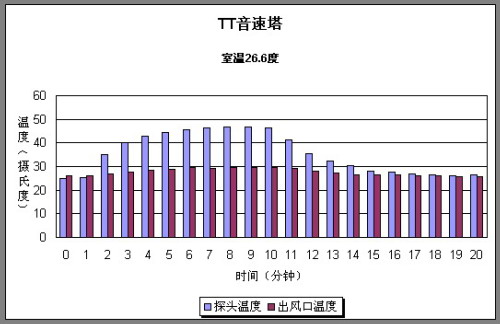

为公平起见，测试中我们为音速塔加装了一个1700rpm的低转速12cm风扇。测试时，音速塔轻松地将测试平台温度控制在46.9℃，发热源断电后7分钟温度就降到了室温。我们有理由相信，在发热量不是很高的主流CPU上采用音速塔，可以不必添加风扇就能稳定控制温度。
二、CoolerMaster
CoolerMaster（酷冷至尊）是计算机相关散热领域的知名大厂，它不但在OEM领域成绩斐然，DIY产品也在部分发烧友心中享有很高的地位。
1.Hyper6系列
（1）产品介绍

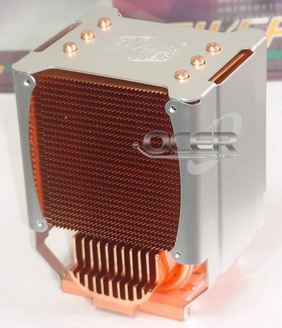

Hyper6系列包括两款产品——Hyper6和升级版Hyper6+。这两款散热器结构类似，但Hyper6的包装豪华，印刷精美，而Hyper6+则要简洁许多。Hyper6只支持Socket478和K8两种平台，而Hyper6＋则支持Socket478、LGA775、K8以及K7平台。

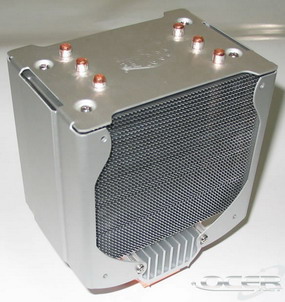

从外观上看，Hyper6就是Hyper6+的“迷你版”，Hyper6+“魁梧高大”，Hyper6则显得“小巧玲珑”。在产品附件上，Hyper6+比Hyper6丰富了许多，而且把“底座+扣具”的设计改成了“螺丝+固定架”，支持平台由2个扩展到4个。

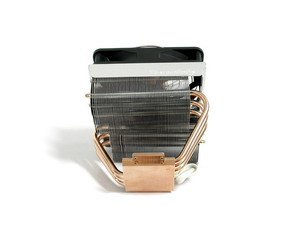

在结构方面，两款产品都采用了“6热管直接导热+散热鳍片”的设计。Hyper6具有27片全铜鳍片，Hyper6+则升级为43片铝制大面积散热鳍片。它们的散热鳍片密度都很高，每片边缘都进行了锯齿加工处理，增大了散热面积。
在吸热底座上部，两个散热器都加装了铝挤压工艺散热片来辅助散热。Hyper6的底端散热片不是纯铜，而是铝镀铜。在散热片外壳制作上，Hyper6+有了很大改进，采用螺丝固定，可减轻风扇转动时产生的共振。
这两种散热器的风扇都采用了酷冷至尊独特的来福轴承设计。不同的是，Hyper6使用的是8cm手动调速风扇，Hyper6+使用的是10cm的自动调速发光风扇。在风量和静音方面，Hyper6+的10cm风扇的效果好于Hyper6的8cm风扇。在CPU吸热底座（纯铜）加工方面，二者采用了截然不同的处理工艺。Hyper6为盘铣工艺，Hyper6+用的是拉丝工艺。
（2）性能点评

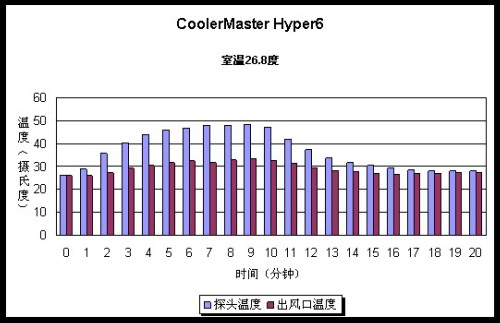

Hyper6+和Hyper6的探头温度峰值相同，都是48.4℃。从柱状图总体变化看，两者性能大致相同。当然，由于Hyper6+测试时的平均室温要稍高一些，再考虑到重量、价格因素，所以总体看来还是Hyper6+的散热性能更强一些。
以测试成绩来看，Hyper6+的改进值得称赞，兼容平台增多，散热面积加大，散热器质量减轻，价格降低都是它强于Hyper6的地方。但是体积的相应增大、10cm风扇品种太少也是Hyper6+的薄弱之处，希望后续产品能有所改进。
2.V91
（1）产品介绍

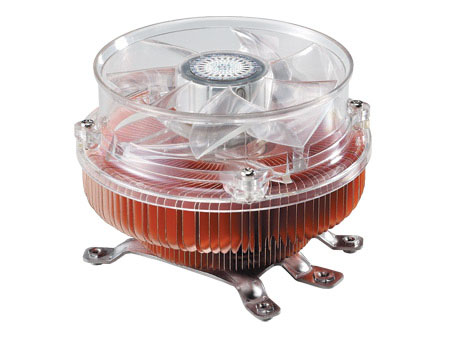

V91是一款全铜放射性结构的散热器，支持Socket478和K8平台。
风扇转速为1400～3000rpm，标称噪音值为16.6～33.2 dB。风扇轴承采用CoolerMaster的专利来福轴承技术，使用寿命长。

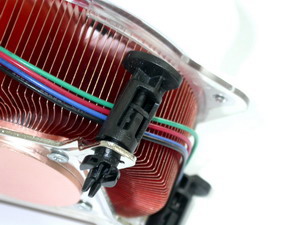

散热片为纯铜材料，呈发射状结构。不过CoolerMater在此结构的基础上又做了进一步改造，下半部分的直径小于上半部，避免底部过大而导致与主板上的电容发生“冲突”。纯铜底座采用拉丝工艺，并且进行了磨砂处理，感觉不错。底部的三抓扣具用于螺丝固定，强度较高，足以承受全铜散热片的重量。
（2）性能点评
满负载时，发热源最高温度50.5℃，成绩在所有参测产品中位列中游，这对于一款非热管产品来说实为不易。V91是一款中规中矩的散热器，没有夸张的外形，但仍具有高于普通产品的性能。
三、AVC
AVC的全称是Asia Vital Components，中文名称奇宏科技，全球最大的计算机相关散热器供应商。
1.拿破仑
（1）产品介绍

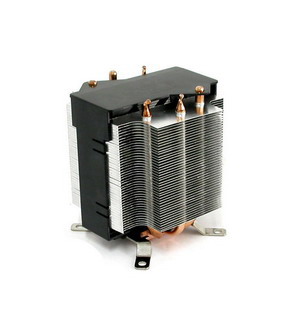

AVC的王者系列都以著名军事家的名字命名，拿破仑就是该系列的最新产品，作为支持LGA775架构的产品，拿破仑采用“热管直接导热+铝鳍片堆叠”结构，而且风扇被“夹”在了散热片中间，有点“三明治”的味道。拿破仑重量仅为460g，高度仅有112mm。

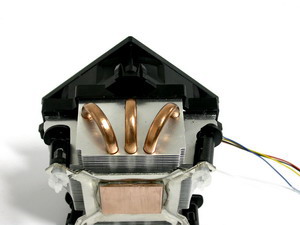

拿破仑两端的散热鳍片分别是由42片精制薄铝片堆叠而成。3根U形铜制热管（等效6根）穿插其中，为直接散热型热导管设计。风扇直径92mm，最高转速4000rpm。
散热片与风扇的结合主要依靠中间的塑料壳，同时塑料壳也很巧妙地利用热管来固定。每片铝鳍片的边缘都进行了折边处理，既能扩大散热面积，又可形成导风罩的效果，使冷风的流通集中，增强散热效能。底部的散热块采用了拉丝工艺。
（2）性能点评

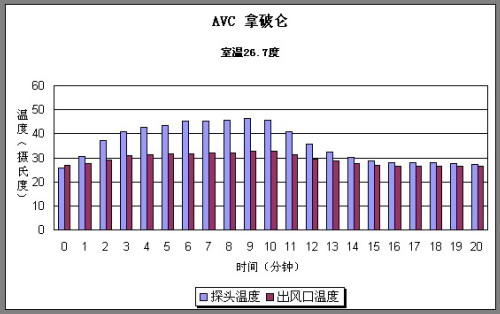

满负载情况下，测得发热源的最高温度仅为46.4℃，出风口温度变化也很缓慢，这是所有参测产品中的最好成绩，可见这种“三明治”结构的散热效能很高。如果取下拿破仑中间的风扇，可以发现它的结构与音速塔完全相同，只是散热片少一些而已。看来将风扇放在散热片中间的设计，确实可以获得非常好的散热效能。
2.亚历山大
（1）产品介绍

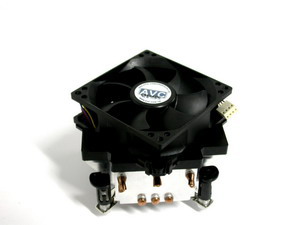

亚历山大的“身材”比拿破仑的“苗条”一些，最高可支持3.4GHz的LGA775接口CPU。
该散热器的结构很紧凑，三根热管穿插于散热片当中，用于提高热传导率。热管与铝鳍片的结合很紧密，看得出是用纯机械方式将热管穿进鳍片当中，这样做的好处是能有效降低热阻。铝鳍片采用回流焊的工艺与吸热铜底座连接。
铝质散热鳍片共50片，每片厚度为0.3mm。吸热底座表面加工工艺为拉丝。在风扇方面，亚历山大采用8025规格的滚珠轴承产品，最高转速为4000rpm。
（2）性能点评

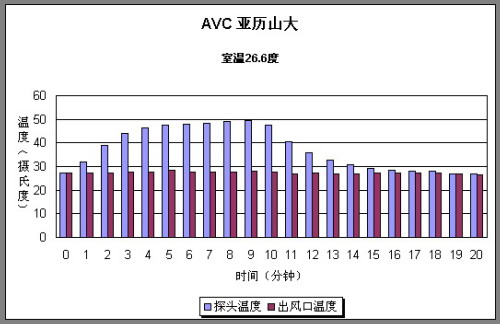

在风扇全速运转的情况下，测得发热源的最高温度是49.4℃。从曲线图中可以看出，亚历山大在温度上升阶段的持续时间较短，这是由其过小的体积、重量决定的。此外，我们还发现出风口温度基本保持恒定，这说明亚历山大对气流利用非常合理，能均匀带走鳍片各处的热量，体现出它在结构设计上的先进性。
当然，由于产品本身就很轻薄，应付超高发热量的CPU必然力不从心，因此亚历山大最高只能支持3.4GHz的CPU。
四、九州风神
九州风神是国内最大的散热器制作销售企业，产品以性价比出色而著称，市场占有率较高。
1. P720
（1）产品介绍

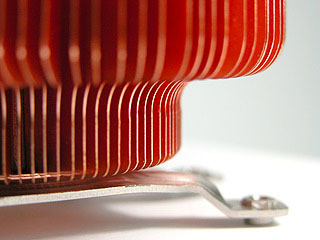

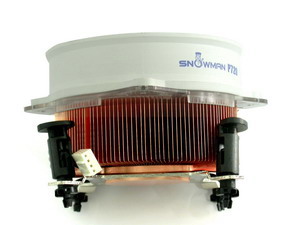

九州风神P720是专门针对LGA775设计的散热器，外形相对比较小巧。P720整体结构为放射状，也就是俗称的“太阳花”结构。散热片与吸热底座均为纯铜材质，采用回流焊技术连接。薄薄的铜鳍片竟然有130多片，散热面积相当大。纯铜底座采用常见的拉丝工艺，不过表面很光滑。扣具采用的是Intel扣具标准，设计简单，容易安装。
风扇直径90mm，最高转速为3800rpm，最高噪音值为32dB。此风扇为NSK公司的滚珠风扇。风扇电源接口采用4针插头，说明P920支持SmartFan技术(（智能温控）。因为此款散热器只支持LGA775平台，所以不需要太多附件，只有一支导热硅脂。
（2）性能点评
P720在满负载的情况下最高温度仅为48.6℃，它的性能比不少用热管的大块头产品都要好，看来高速风扇与成熟的太阳花结构功不可没。测试中出现了一个很有意思的现象，就是出风口温度稳定在26.4℃左右。
经过反复验证，我们认为上述现象是放射状结构造成的。因为放射状鳍片最大的优势在于对气流的干扰、限制很少，空气从各个角度沿鳍片的伸展方向流出，散热面积与发散速度非常快，能很快将热量向四面八方传递出去，这样就出现了出风口温度恒定的现象。
2.U90
（1）产品介绍
U90支持K8与Socket478两种架构。该产品采用“铜热管+铜鳍片”为主体的直接散热结构。铜鳍片共有27片，虽然数量不多，但密度合理。鳍片同样设计了锯齿状边缘，能加快空气的流动，进一步提高热交换率。
U90一共有6根热管（3进3出设计），因此它的价格要比九州风神的其他产品更贵一些。同时，产品重量也达到了1kg以上，这对主板是个严峻的考验。在铜底座上还有一个辅助散热片，进一步增强了吸热底座的吸热能力。该散热片虽然颜色与铜一致，但实为铝材制造，否则散热器的重量又会大幅增加。
产品在细节上也考虑得很周全，比如铝质导风罩与铜底座的结合相当紧密，这样可有效地避免导风罩与风扇产生共振。风扇采用Hypro滚珠轴承，转速为2600rpm，噪音值标称32dB，噪音并不大。由于U90仅支持K8和Socket 478系列CPU，所以扣具相对较少，但做工都很精细。
（2）性能点评

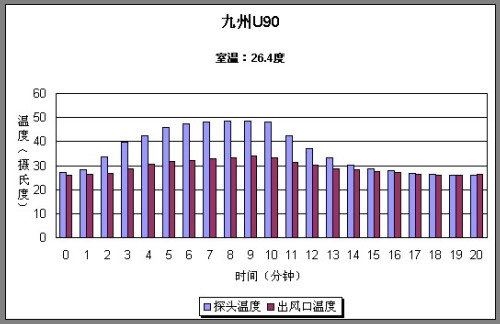

满负载的情况下发热源的最高温度为48.7℃，出风口温度34℃。侧吹式结构有助于系统散热，也是一种非常流行的设计。但是U90的缺点与优点同样明显，超过1kg的重量让人担心主板是否能承受重压。
五、超频三
超频三，英文名称 PCCooler，产品凭借成熟的“压固+螺丝锁合”工艺与上乘的性能得到用户广泛好评。
扬子鳄
（1）产品介绍

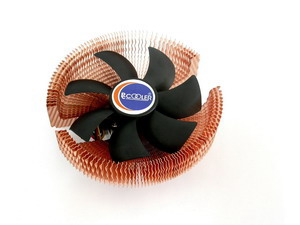

扬子鳄的型号为SPA-1200CU+，支持K7、K8、Socket478、LGA775四大平台。该产品采用“压固+螺丝锁合”工艺，将散热片组合成放射状，材质为纯铜，搭配12cm静音风扇。风扇采用双滚珠轴承设计，转速为1100～2200rpm，噪音值为15～25dB，在降低了噪音的同时也保持了优秀的散热能力，适合较高频率的CPU使用。
散热片采用了60片（每片厚度约为0.4mm）铜鳍片，扬子鳄用两个铝块和螺丝“夹”散热片，形成等效的120片铜鳍片，这种独特的散热器加工工艺叫做"压固+螺丝锁合"。这种结构还有一个优点：当冷空气通过散热片后，还能为CPU周边的元件散热，对系统整体的稳定性大有裨益。

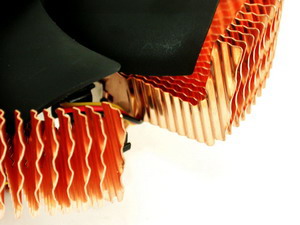

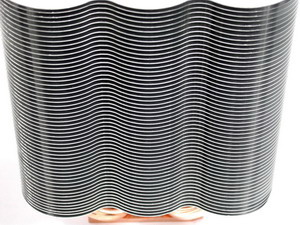

扬子鳄的铜鳍片做了二次加工处理，呈波浪形，使表面积大幅增加。散热片之间的间距也更加密集，风扇的风量能够得到充分利用，散热效率进一步得到提高。
值得一提的是，附件中除了配送针对四种平台的扣具外，还有一个调速器，用户可根据自身的情况调节风扇转速。
（2）性能点评

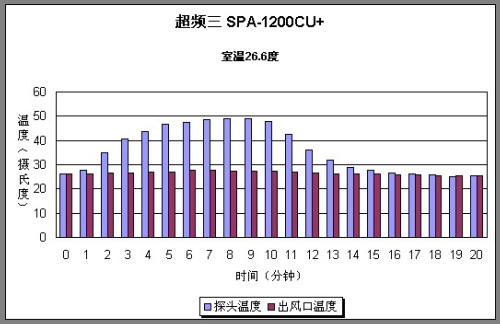

满负载运行下最高温度是49.1℃，温度控制得相当不错，与众多的热管散热器相比毫不逊色。扬子鳄的散热片结构与“太阳花”异曲同工，出风口温度能很稳定地保持在26.7℃！而且测温点的降温速度也很快，可见材质的热传递性能与散热效能都很高。
写在最后
经过一番性能比拼，我们将参测产品分成了三个档次。
第一档次：拿破仑、Big Typhoon、Sonic Tower、Beetle
这四款产品，拥有最强的散热性能，代表了当前风冷散热技术的最高水平，从它们身上就能看到风冷散热器以后发展的主要方向。
第二档次：Hyper6+、Hyper6、P720、U90、SPA-1200CU+
这五款产品本身素质也很优秀，在结构设计上各有所长，只是性能比第一档次的稍显逊色。P720与SPA-1200+是非热管产品，能从热管产品的“围攻”中脱颖而出，表明传统的散热片制造工艺并未过时，只要能继续优化产品结构，一样能取得优异的性能。
第三档次： 亚历山大、V91
这两款产品具有较小的“身材”，因此与其他巨型散热器相比，性能上存在差距也属正常情况。当然，产品自身也确实有需要改进的地方。
我们知道，热管的功能就是导热，而且速度极快，但是热管本身不能散热，它必须依靠散热鳍片与风扇。这与传统散热器的设计思想没有本质不同，其难处在于如何更好地降低热管与吸热底座、散热片之间的热阻。
基于上述原因，我们看到所有采用热管的散热器，都安排了非常多的薄铝或薄铜片来进行散热。
另外，传统的散热器结构没有过时。比如经典的“太阳花”结构，未来依然可保持活力，改良空间也很广阔，比如将铜芯换成热管，直接让热管的吸热端与CPU表面接触，相信性能会更加出色。
高端散热器虽然好，但并非每款主板都适合它们，最常见的情况就是扣具与主板不兼容，散热器金属板被电容阻挡而无法安装。因此，用户在购买散热器时一定要注意安装问题。
