通过本文你能够学到：
如何将圆与多线段结合
如何使用3DARRAY命令
AutoCAD的应用很广泛，不但是机械模具工艺设计的法宝，在建筑行业也是建筑设计的利器。下面我们就用AutoCAD来设计一个凉亭。
创作工具：AutoCAD2004中文版。
创作要点和技巧：在凉亭的设计过程中，主要用到CIRCLE（圆）、PLINE（多线段）等命令。在做好一个组合后,进行三维阵列中还要用到3DARRAY命令，来实现整个结构的效果。下面我们就通过创作过程来体现一下AutoCAD的强大功能。
创作过程：
一、绘制凉亭的底座和桌子、圆凳、凉亭柱
1.进入AutoCAD，开始一张新图，执行LAYER命令，新建图层。然后执行VPOINT命令，设定新图的视点。当前视图方向：VIEWDIR=0.0000,0.0000,1.0000；指定视点或[旋转(R)]<显示坐标球和三脚架>:1,-1.5,2
2.在命令行中直接输入ZOOM
指定窗口角点，输入比例因子(NX或NXP)，或[全部(A)/中心点(C)动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)]<实时>:C
指定中心点：0,0,160
输入比例或高度<650.5222>:500
3.作圆。单击“圆”按钮或在命令行中直接输入CIRCLE
命令：CIRCLE
指定圆的圆心或[三点(3P)/两点(2P)/相切‘半径’半径(T)]:0,0
指定圆的半径或[直径(D)]:200
4.在命令行中直接输入CHPROP
命令：CHPROP
选择对象：选择实体
选择对象：
输入要修改的特性[颜色(C)/图层(LA)/线型(LT)/线型比例(S)/线宽(LW)/厚度(T)]，结果如图1所示。
5.在命令行中直接输入ELEV。
命令：ELEV
指定新的默认标高<20.0000>:20
指定新的默认厚度<64.0000>:65
作圆。单击“圆”按钮或在命令行中直接输入CIRCLE。
命令：CIRCLE
指定圆的圆心或[三点(3P)/两点(2P)/相切、半径、半径(T)]:0,0
指定圆的半径或[直径(D)]:<200.0000>:10

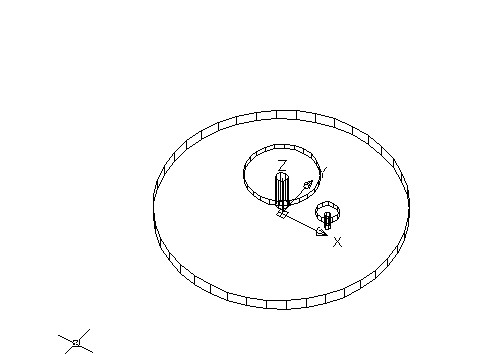

然后重复上面两步，绘制完圆桌和一个圆凳。
绘制圆桌：执行ELEV命令，根据提示设定高度为85，厚度为10；执行CIRCLE命令，设定圆心为(0,0)，半径为60。
绘制圆凳支撑柱：执行ELEV命令，根据提示设定高度为20，厚度为20；执行CIRCLE命令，设定圆心为(85,0)，半径为5。
绘制圆凳座：执行ELEV命令，根据提示设定高度为50，厚度为10；执行CIRCLE命令，设定圆心为(85,0)，半径为18。

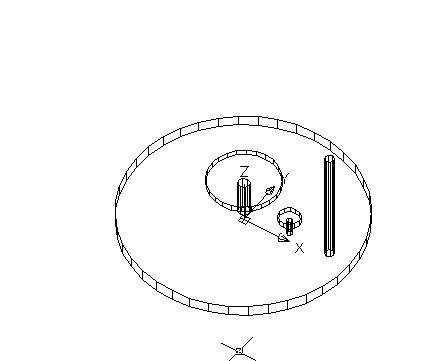

接着绘制一个凉亭柱子，执行ELEV命令，设定标高为85，高度为10；执行CIRCLE命令，设定圆心为(160,0)，半径为7.5。结果如图2所示。
二、圆凳、凉亭柱阵列和凉亭顶的绘制
1.选择“修改”中“三维操作”下的“三维阵列”命令或在命令行中直接输入3DARRAY。
命令：3DARRAY
正在初始化...已加载3DARRAY
选择对象：选择圆凳和凉亭柱
选择对象：
输入阵列类型[矩形(R)/环形(P)/]<矩形>:P
输入阵列中的项目数目：8
指定要填充的角度(+=逆时针,-=顺时针)<360> :
旋转阵列对象，[是(Y)/否(N)]<是>:
指定阵列的中心点：0,0,0
指定旋转轴上的第二点：0,0,1
效果如图3所示：
2.定义UCS坐标。在命令行中输入UCS，设定新的用户坐标系，将圆的坐标轴绕X轴旋转90度。
执行ELEV命令，把图元的标高和厚度恢复为0，在命令行中直接输入ELEV命令。
命令：ELEV
指定新的默认标高<20.0000>:0
指定新的默认厚度<220.0000>:0
作多线段，单击“多线段”按钮，或在命令行中直接输入PLINE。
在新的坐标系上绘制凉亭起点坐标(0,240)，依次输入一下点的坐标：@200,0;@0,10;@-80,30;@-120,80;最后闭合(C)，然后按回车键。如图4所示。
在凉亭屋顶尖上绘制避雷针线，作直线，单击“直线”按钮，或在命令行中直接输入LINE。
命令：LINE
指定第一点：0.360
指定下一点或[放弃(U)]:@0,50
指定下一点或[放弃(U)]:
将UCS返回到坐标轴。在命令行中直接输入SURFTAB1，设定系统变量网格面密度，将值设为8。
命令：SURFATAB1
输入SURFATAB1的新值<6>:8

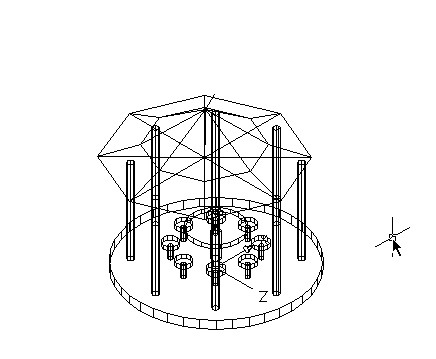

3.选择“绘图”中的“曲面”下的“旋转曲面”命令或在命令行中直接输入REVSURF。
命令：REVSURF
当前线框密度：SURFTAB1=8,SURFTAB2=6
选择定义旋转轴的对象：选择那个避雷针直线
指定起点角度<0>:
指定包含角(+=逆时针,-=顺时针)<360>:

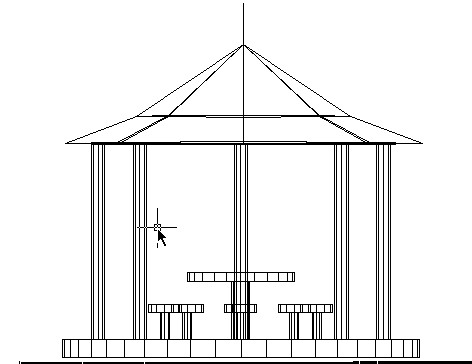

侧面效果如图5所示。
三、消隐和渲染

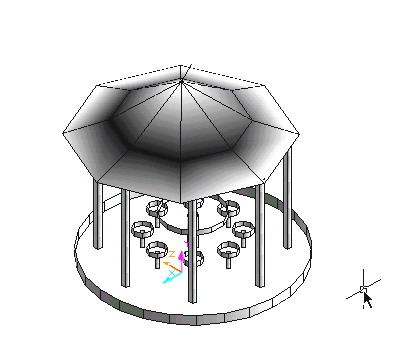

在命令行中直接输入HIDE，单击“带边框体着色”按钮，一个小凉亭就绘制出来，最终得到的效果图如图6所示。
