IBM Thinkpad 760XL硬盘接口的修复

数码时尚

蒋云峰 · 2004年5月24日

　　笔者有一台IBM Thinkpad 760XL笔记本电脑，由于已经较老，故平时为了方便与台式机交换数据，经常拆装本本硬盘。有一天笔记本电脑死活不认硬盘了，当时硬盘正常转动。

　　将该笔记本电脑硬盘通过USB硬盘盒接到台式机上，一切正常。再次将它装上笔记本电脑，开机发现硬盘不转动了。看来是由于经常拆装硬盘，导致硬盘接口排线部分铜箔断裂。把本本硬盘的接口取下来，仔细观察，发现有60根引线，而且两面都是印刷电路，很难看出反面的电路连线。经过各方面求救，都没有解决问题。

　　静下心来，仔细观察这个本本硬盘接口，突然发现了接口上的走线规律，凭着自己的电气维修经验，估计有救。

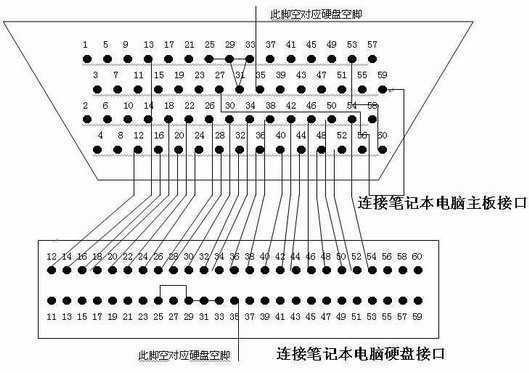

　　在无数次测量、画图后，终于得到了该型号硬盘接口的连线电路(如图)。为了验证该连线的准确度，找来一根台式机硬盘的IDE线，将数据线剖开，一根一根按电路图对应连接起来，发现真正需要焊接的只有43根。可这样接上硬盘并不能完全放入笔记本电脑内部，键盘也无法正常合上，先不管它。为了保险起见，先接一个有物理坏道的本本硬盘试试，能正常运转，表明接口电路正确，换上原先的本本硬盘，开机，居然真的修复成功了，电路走线完全正确。

　　接下来工作就有信心了，要将连接线和本本硬盘完全内置，焊接连线必须选用变压器上的漆包线。这已经难不倒笔者了，有了连线电路图，再加上细心和耐心，一切顺利。
