BenQ工程师谈DVD刻录品质
整机外设
编者按：DVD刻录机的普及是大势所趋。除了关注DVD刻录速度，DVD刻录品质也是我们应该注意的问题。今天我们请来BenQ的工程师，看看他们在解决DVD刻录品质问题上采用了哪些技术。
一、激光智导技术(WOPC)
光存储媒体记录数据的方式也许大家早有耳闻，采用一定功率的激光照射盘片，使盘片表面的材质发生变化，形成记录信息的凹坑Pit和平台Land，这样我们要保存的数据就刻录在盘片上了。CD与DVD的记录原理是相同的，但是在实现中两者有很多不同之处，其中较重要的是激光波长与轨道间距两部分。

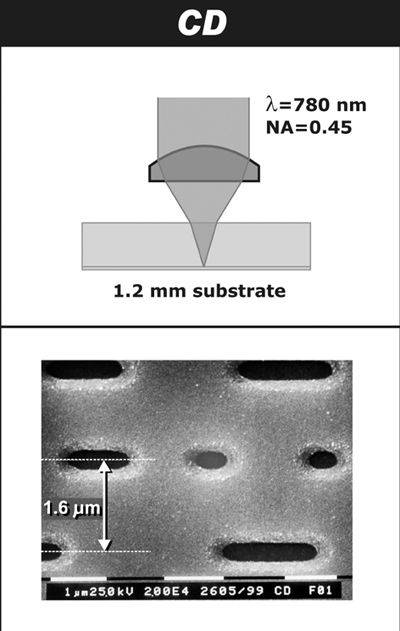

CD读取/刻录方式采用780nm波长的激光，轨道间距为1.6微米，其记录信息的Pit与Land如图1所示。

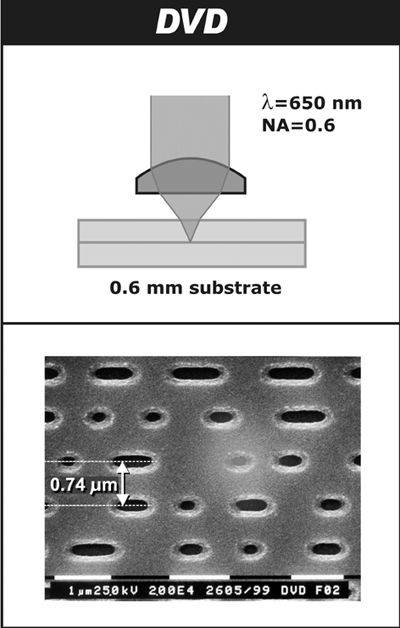

DVD读取/刻录方式采用了650nm波长的激光，轨道间距为0.74微米，其记录信息的Pit与Land如图2所示。
可见同样是作数据记录，但是DVD的盘片表面的Pit与Land相对CD要紧密很多。为了刻录高品质的盘片，在整个过程中保证正确的写入功率是非常重要的。随着刻录倍速的提升，要保持刻录品质，提高Pit或Land记录信息的精确性，如果没有单独针对不同的写入速度设置写入功率，很难保证DVD刻录时稳定的写入品质。此外，还有一些因素影响着刻录品质，那就是DVD刻录盘片本身的品质问题。在实际使用中，如果遇到DVD刻录盘片品质较差，盘片内圈与外圈特性有差异，而这时在刻录过程中激光头一直使用同一功率对盘片进行刻写，势必会造成Pit或Land记录信息出现误差，从而影响刻录品质，甚至造成刻录失败！

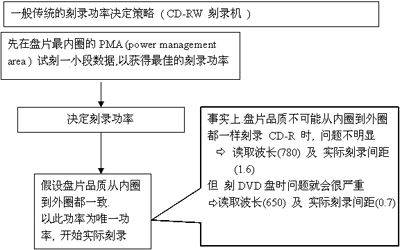

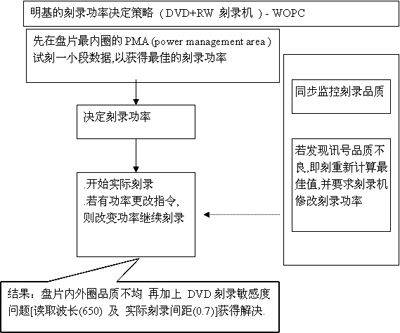

综上所述，如何保证DVD的刻录品质呢？BenQ的DVD+RW刻录机通过一种全新的写入控制技术WOPC (Walking Optimal Power Calibration，激光智导技术) 来解决上述的问题。WOPC技术是在实际刻录过程中，实时侦测刻录品质来直接调整写入激光头功率，保证写入品质。我们可以通过与普通CD-R的刻录过程比较看出WOPC技术的特点(图3、图4)。

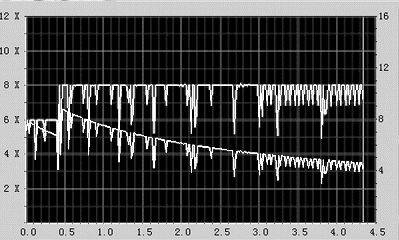

由于WOPC技术会在刻录过程中实时进行功率调整，所以当使用CDSpeed等测试软件监测刻录机运行状况时，就可以看到WOPC运行的效果。图5、图6(DVD+R写入曲线图)就是WOPC运行时的测试曲线。
从图中可以看到，采用WOPC技术后，测试曲线出现了波动，为什么会出现这种情况？由于测试软件监测刻录机状况时需检测并采样刻录机工作信号，而这些信号会因为WOPC的实时运行而出现暂时性波动，测试软件本身无法将此信号显示在曲线上所致，这就是在CD-Speed测试环境下曲线会出现波动的原因。

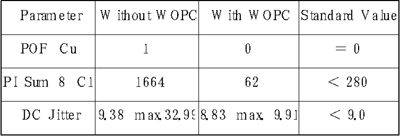

采用WOPC技术后，DVD的刻录品质会有提高吗？我们使用MKM DVD+R盘片进行4×实际写入测试，采用WOPC技术的前后对比结果请见下表。

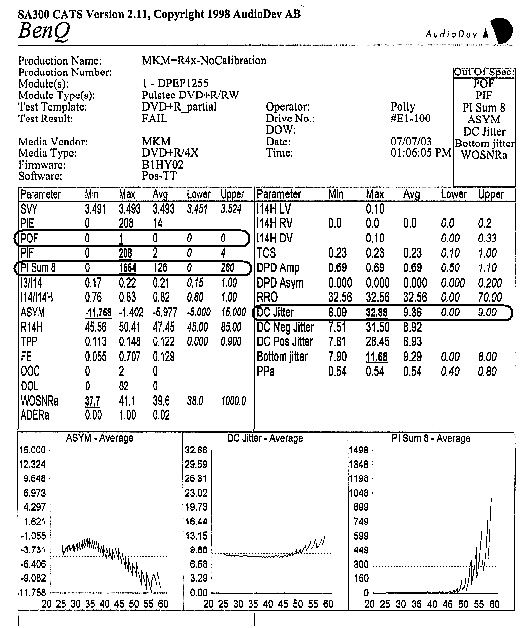

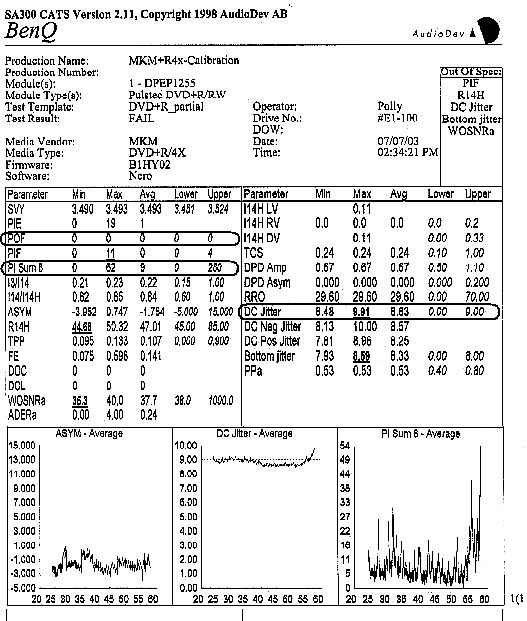

在表中，我们对刻录过程中使用WOPC技术与不使用的关键参数参考值进行比较，很明显使用WOPC技术的状况要好很多。图7、图8是两次的测试过程中的记录数据。
图中参数说明
POF：相当于CD部分的CU，出现Ureadable无法纠正错误的次数
PI Sum 8：相当与CD的C1，也即出现可以纠正错误的次数
DC Jitter：表示刻录品质的参数，其值控制在接近9的范围内刻录品质较佳
二、自动聚焦技术(TC)

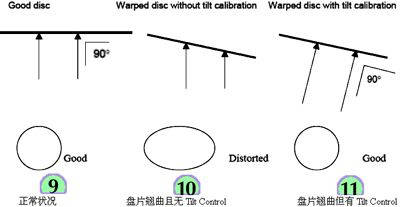

刻录过程中，若能够始终保持激光束与盘片表面的垂直(激光入射角度与盘片成90°)，刻录将会得到较好的品质(如图9)。
然而，目前盘片的品质不一，我们在实际使用中会遇到部分翘曲的盘片，对这些盘片进行刻录时，很容易造成激光不是垂直入射，导致激光在盘片上记录的信息点破损，刻录品质也随之下降(如图10)。
BenQ通过独有的Tilt Control(TC)技术，通过Tilt调整使得激光与盘片的表面始终垂直。无论盘片是否有翘曲等现象，都能保证最优化的信息记录点(如图11)。
Tilt Control技术运行时，实时检测刻录状况进行Tilt 调整。而由于盘片在最外圈的稳定状况最差，也即Tilt调整次数越多。
