自制数码相机的外接电源
软件世界
随着数码相机技术的进步和价格的下降，数码相机已逐渐走入寻常百姓家。但美中不足的是相机耗电太大，以奥林巴斯C-730相机为例，工作时的电流为500毫安，最大电流达800毫安。四节1000毫安时的镍氢充电电池，只拍了二十多张照片，相机的电池指示器就由绿色转为红色，提示该更换电池了。
笔者测量此时电池的电压还有4.95伏，取下电池测试，还有500多毫安时的电能没有放出。这是因为数码相机是按照CR-V3锂电池作电源设计的，C-730相机采用两个CR-V3锂电池，每个电池的电压为3伏(实测3.1伏)，即电源的电压是6伏，最高允许电压6.6伏。相机允许使用5号镍氢充电电池，但每个电池的电压只有1.25伏，四个电池的电压为5伏，和相机设计要求的6伏电源相差较大，镍氢电池的利用率自然就不高了。
采用CR-V3锂电池和1.5伏的碱性电池可较好地利用电池的能量，但这两种电池都是一次性不可充电的电池，使用费用很高。C-730相机有配套的交流电源适配器出售，但要价200多元，笔者认为比较好的方法是用电池作一个外接的电源。下面就介绍两个用电池制作外接电源的实例：
一、用6伏免维护蓄电池制作外接电源
6伏免维护蓄电池的价格低廉，(6伏4Ah蓄电池的广东邮购价仅9元到14元)，容易购买，最高电压为6.6伏，正好配合数码相机使用。制作外接电源还需要插头和连线，C-730相机所用电源插头的直径是4.8毫米，这种直径的电源插头，在大城市很容易买到。可是在中小城镇，特别是笔者所在的边疆县城，只能买到常用的直径为5.5毫米的插头。怎么办？那就自己制作一个吧。

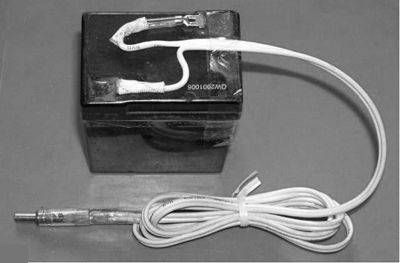

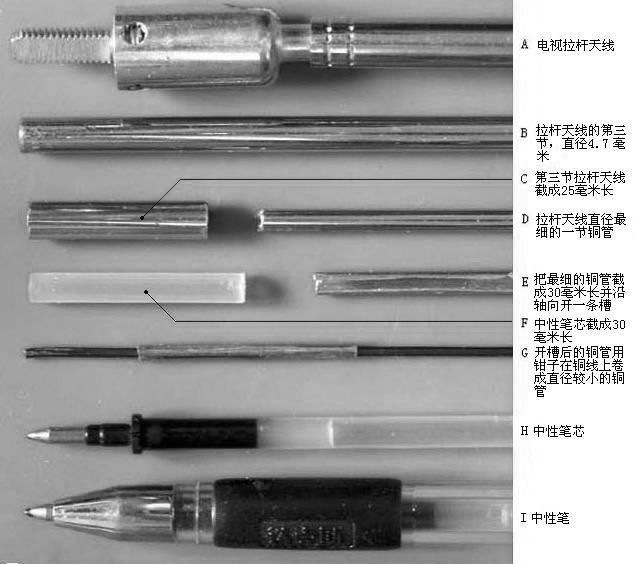

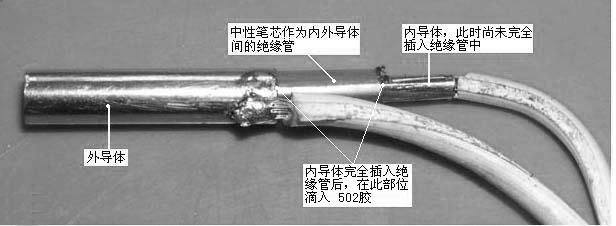

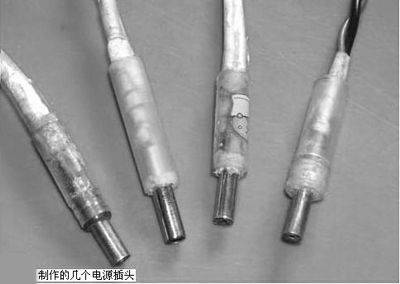

笔者花两元钱买了一根电视机用拉杆天线，制作了几个插头，使用效果良好。拉杆天线由几节直径不同的簿皮铜管组成，第三节的外径为4.7毫米，正好适用。用锯条截成25毫米长，可作为插头的外导体。插头内导体的外径约1.8毫米，拉杆天线最细的铜管，其外径为2.75毫米，不能直接利用。用锯条截成25毫米长的一段夹在钳子上，再用锯条沿铜管的轴向锯开一条口，用一根直径约1.4毫米的铜线插入开口的铜管中，用钳子把铜管贴着铜线夹紧使其卷成直径约2毫米的铜管。内外导体之间的绝缘使用塑料中性笔的笔芯，直径为4.15毫米，截成30毫米长放在内外导体之间，如感觉松动，可在其间插一点细竹条，然后在内外导体上焊接出引线，用502胶从引线处滴上数滴使内外导体和绝缘管都固定起来，外面包上透明胶带再套上一段长约30毫米的塑料中性笔杆就做成了。注意：把插头的导线连接到电池时，千万不要把正负导线的极性接反了，接错了可是要烧毁数码相机的！C-730相机的外接电源插口，内面导体是正极，外面导体是负极，在相机上有标记。导线焊接到电池上时，最好串联一个2安的保险管，以防万一有短路时不致把电池弄坏。制作的情况请参看图1～图3，图4是制作完成后的照片。
二、用镍氢充电电池制作数码相机外接电源
每节镍氢电池的电压，充满电后达1.4伏，使用时逐步降到1.2伏，在1.2伏左右可以使用较长的时间，当电压降到1.0伏时，就需要充电了。为了充分利用电池的能量，外接电源用5节电池串联组成。充满电时，5节电池串联后的电压为7伏，超过相机允许的最大6.6伏电压，因此，在电源中又加了一个开关，如图5所示。通过开关的切换，外接电源可选择用4节电池或是用5节电池。充满电时，只用4节电池，待相机提示要更换电池时，再操作开关用5节电池供电(要关断相机电源后再切换)，电池的能量就得到了比较好的利用。笔者从江西邮购了几个2.5安时的镍氢电池，尺寸为17mm×68mm，每只价2元，整个外接电源装置只花费了10多元，使用效果令人满意。
上面介绍了C-730数码相机外接电池电源的制作情况，但其方法也适用于其他牌号的数码相机，例如美能达DiMAGE 7相机电源的插头，其外径为4毫米，这种插头在中小城镇也难以买到。有的相机只使用两节电池，电压为3伏，仍可参考上面介绍的方法制作外接电源。
