现在走进任意一个拥有多台计算机的单位，你都会发现局域网的存在。在局域网中所使用的网线主要有双绞线和同轴电缆两类。其中，同轴电缆已基本被淘汰，目前大量使用是双绞线。今天，我们就让大家了解双绞线，对双绞线有一个全面的认识。
基础知识

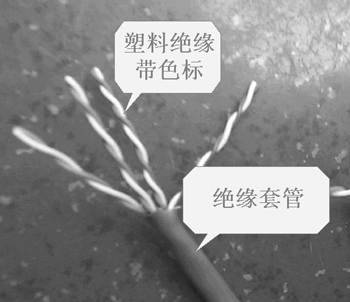

双绞线是由两根具有绝缘保护层的铜导线绞在一起组成的。双绞线一般由两根22～26号绝缘铜导线相互缠绕而成，并且每根铜导线的绝缘保护层会用不同的颜色表示，如果把一对或多对双绞线放在一个绝缘套管中便组成了双绞线电缆，简称双绞线(图1)。
1.外观
双绞线在一般情况下，由4对铜芯线绞合在一起，分成8种不同的颜色，分别是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
2.连接接头
一般情况下，双绞线要通过RJ-45水晶头接入网卡或HUB等网络设备。RJ-45水晶头由金属片和塑料构成，制作网线所需要的RJ-45水晶接头前端有8个凹槽，简称“8P”(Position，位置)，凹槽内的金属触点共有8个，简称“8C”(Contact，触点)。当金属片面对我们时，RJ-45接头引脚序号从左至右依次为1、2、3、4、5、6、7、8(图2)。
3.传输距离
双绞线最适合用于点到点的设备连接，如PC到PC，网卡到HUB或HUB到HUB间。它的最短传输距离为0.6米，最大传输距离为100米。这里的100米是指网卡到HUB，或HUB到HUB之间的距离最大为100米。在超过100米时，我们还可以在两段双绞线之间安装一个中继器以延长传输距离，最多可安装4个中继器，若安装4个中继器连接5个网段，最大传输距离则可达500米。
4.连线标准
在EIA/TIA布线标准中规定了双绞线的两种线序──568A与568B。
568A标准：
绿白—1，绿—2，橙白—3，蓝—4，蓝白—5，橙—6，棕白—7，棕—8
568B标准：
橙白—1，橙—2，绿白—3，蓝—4，蓝白—5，绿—6，棕白—7，棕—8
提示：这里的1、2、3、4、5、6、7、8分别是指RJ-45水晶头上的引脚序号。为了保证最佳的兼容性，我们普遍采用EIA/TIA 568B标准来制作网线。当然，无论是采用568A标准，还是568B标准，在网络中都是可行的。双绞线的线序与RJ-45水晶头的引脚序号一定要一一对应。
双绞线的分类
由于不同场合的需要，双绞线的类型也有所不同，下面我们就来看一看双绞线的分类。
1.根据是否外加金属网丝套的屏蔽层进行分类

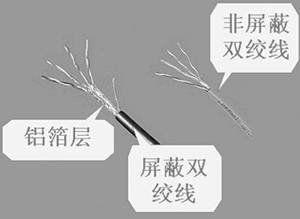

双绞线根据是否外加金属网丝套的屏蔽层分为两类，即屏蔽双绞线(STP—shieldedTwistedpair)和非屏蔽双绞线(UTP—unshieldedTwistedpair)(图3)。
屏蔽双绞线价格相对较高，安装时比较困难。类似于同轴电缆，它必须配有支持屏蔽功能的特殊连接器和相应的安装技术，这些因素大大限制了它的使用范围。而非屏蔽双绞线直径小、重量轻、易弯曲、易安装，具有阻燃性、独立性和灵活性等优点，适用于结构化综合布线，所以目前大多数局域网使用非屏蔽双绞线(UTP)。
2.根据电气特性进行分类
在EIA/TIA568标准中，UTP按电气特性分为3类、4类、5类、超5类、6类、7类线，5类以下的双绞线因传输速度较慢已经很少使用了。网络中最常用的是3类线和5类线；3类线里的芯线是两对4根，5类线里的芯线是4对8根(图4)。5类线的最大传输速度为100Mbps，5类线上标有CAT5字样，而超5类线上标有5e字样。
3类双绞线是在ANSI和EIA/TIA568标准中指定的电缆，主要用于10base-T。5类双绞线主要用于100base-T和10base-T网络，是目前最为常用的双绞线。
双绞线的选购诀窍
目前，市场上的双绞线品牌比较多，当然鱼目混珠的也大有“线”在。面对这种情况，我们如何才能选购到称心如意的双绞线呢？下面向大家传授两个选购诀窍。
1.用手判断
双绞线中的导线一般都是以铜为材料，因为铜的柔韧度比较好，它容易弯曲且不易被折断，非常易于布线。
取一段双绞线在手中反复弯曲十几次，如果没有什么金属质感(如过硬、过软或折断等现象)，那就说明该双绞线用料有问题，可能是厂商为了降低成本在铜中掺入了杂质。除了查看铜芯外，我们还可以用手判断外皮绝缘套管，因为为了保证连接的安全，优质的双绞线电缆外包的胶皮具有较强的抗拉性，而劣质的却没有，所以只要我们用手拉一拉双绞线的绝缘套管，感觉一下它的弹性即可分辨真假了。
2.用火判断
为了保证网络的安全，双绞线对于抗温性和阻燃性都有严格的要求。一般要求在45℃的情况下不会发生皮套软化的现象。根据这一点，我们可以将双绞线放在高温环境下测试一下，优质双绞线在周围温度达到35℃至40℃时，外面的一层胶皮不会变软，而劣质的却会。而在阻燃性上则要求在明火高温下皮套允许被熔化，但不能出现自燃的情况。所以我们可以取一小段双绞线用火烧一下，如果燃烧起来了，那么该双绞线肯定是劣质品。
当然，在JS如林的商场中，这两种判断方法并不是万能的。为了确保双绞线的质量，我们在进行选购时，一定要细看、细问、细查，如果再细比(货比三家)一下，那就更好了。
双绞线的制作、检测工具
当我们在动手制作双绞线之前，首先需要的就是原材料(双绞线与水晶头)，其次就需要制作和检测的工具。下面我们就为大家介绍一下在制作和检测双绞线的过程中所要使用的工具。
1.制作工具
●斜口钳
斜口钳(图5)是用来剪网线的，普通家庭制作网线几乎都少不了它。如果手边实在找不到斜口钳，选用大一点、锋利一点的剪刀也可以。
●剥线钳

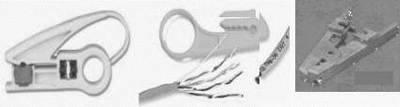

剥线钳(图6)是剥除双绞线外皮用的。如果没有剥线器，也可以用斜口钳代替，只是使用时要特别小心用力，千万注意别剪伤了里面的芯线。
●压线钳

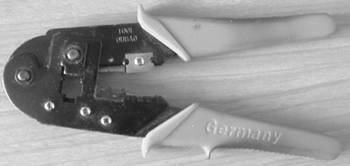

压线钳(图7)具有3个功能，它的最前端是剥线口，可用来剥开双绞线的外壳；中间用于压制RJ-45头；离手柄最近端是锋利的切线刀，此处可以用来切断双绞线。在没有上面两种工具的情况下，它可以单独完成网线的制作。压线钳的质量直接关系到网线接头的制作成功率，大家最好选择质量较好的产品。
2.测试工具
制作出来的双绞线是否能够保证连通，如果只凭观察是不能判断的。一般情况下，还要借助测试工具进行一下测试以确定双绞线能否使用。我们普通使用的测试工具有以下几种。
●数字万用表
万用表(图8)是测试双绞线是否正常的基本工具，它只能测量单条导线(一条芯线的两端)是否连通，因此，它勉强可以得知一端接头的第几只脚是对应到另一端的第几只脚，并不能测出信号的衰减情况。
●电缆测试仪

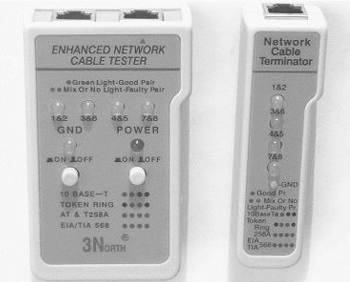

电缆测试仪(图9)是比较便宜的专用网络测试器，通常电缆测试仪一组有两个，其中一个为信号发射器，另一个为信号接收器，双方各有8个Led灯以及至少一个RJ-45插槽(有些电缆测试仪同时具有Bnc、Aui、RJ-11等测试功能)。
双绞线的制作
在EIA/TIA布线标准中规定了双绞线的两种线序568A与568B。为了保持最佳的兼容性，普遍采用EIA/TIA 568B标准来制作网线。10MB以太网网线使用1、2、3、6号芯线传递数据，而100MB以太网网线需要使用4对线(即1～8号芯线)。下面就让我们来看看现在最常用的100MB以太网网线的制作步骤。
步骤1 剪线
用斜口钳剪下所需要的双绞线(按所需要的长度)，需要注意的是所取双绞线的长度至少为0.6米，最长不超过100米。
步骤2 剥线

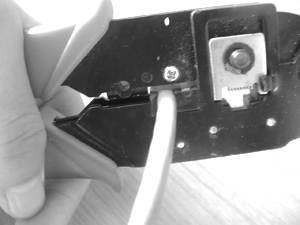

将双绞线一端放到压线钳前端的剥线槽口中，剥线的长度为16mm～20mm，不宜太长或太短。然后轻轻握下压线钳把手(千万别用力压下把手)，以刀口略微压在双绞线外壳为最佳(图10)，然后压线钳以双绞线为圆心保持刀口压在双绞线外壳的力度旋转半圈，此时便能轻易地剥去双绞线的外壳。
注意：在剥线过程中，千万要注意别划伤里面的任何一对双绞线。因为数据是在双绞线的芯线表面进行传输的，一旦芯线表面受到损伤就有可能影响传输速率，所以在剥去外壳后应首先检查是否伤到里面的线对。当发现线对上面有划痕时，就应该从划痕处剪断，再重新剥除双绞线外壳。
步骤3 排线
分开每一对线，遵循EIA/TIA 568B的标准来制作接头，而线对颜色是有一定顺序的，这时的排线顺序从左起为“橙白/橙/绿白/蓝/蓝白/绿/棕白/棕”。
步骤4 插线

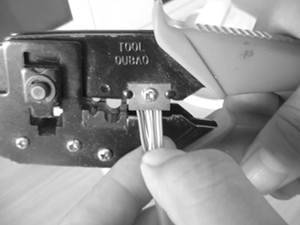

将8条芯线按照上面的顺序整理后并拢，如果发现芯线前端参差不齐，这时就要将裸露出的双绞线用剪刀或斜口钳剪下让它只剩约14mm的长度(图11)。
然后，一只手捏住水晶头(按线序排好)，将水晶头有弹片的一侧向下，另一只手捏平双绞线，稍稍用力将排好的芯线平行插入水晶头内的线槽中，8条导线的顶端应插入线槽顶端。
步骤5 压线

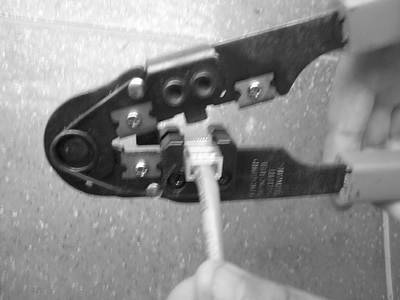

确定双绞线的每根芯线已经正确放置之后，就可以用RJ-45压线钳压接RJ-45接头。将水晶头放入压线钳夹槽中，用力捏几下压线钳，压紧线头即可(图12)。有些比较好(当然也比较贵)的压线钳甚至必须在接脚完全压入后才能松开握柄，取出RJ-45接头，否则接头会卡在夹槽中取不出来。
这样，双绞线的一端就做好了，另一端如法炮制就可以完成整条网线的制作了。制作时应该特别小心的是，别将8根芯线的顺序弄混淆了，否则做出来的网线无法连通网络。
