DIY光纤/6声道模拟输出
整机外设
当初买主板差点就买了升技。主要是因为升技的音频接口很齐全，不需要添加子卡就可以实现6声道的模拟输出，同时不影响MIC和LINE IN接口的使用。更何况，它还板载光纤输出，这些都是我所需要的。不过由于种种原因，我最终选择了硕泰克的75MRN-L主板(nForce2芯片组)。可是，DVD还是要看的，MD还是要用的，如果买Soltek的6声道子卡吧，要跟JS预订，而且子卡也没有带光纤，鸡肋一个。没办法，自己DIY吧。
其实DIY真的很简单！简单的地方在于根本不用设计电路来进行放大，直接利用主板的输出即可。所以用不了几个电子元件，甚至连制作电路板都可以省掉。
一、DIY光纤输出
材料：光驱附带的音频线一根(最好是带屏蔽的，以免电磁干扰。屏蔽线里面只要有两根信号线就够了)，直径3mm或者5mm的白发红高亮发光二极管一个，热熔胶一根，黑色的塑料绝缘胶布一卷(如图1所示)
工具：电烙铁一把、焊锡若干、剪刀一把、3V的纽扣电池一个
制作步骤
1.将音频线的一端剪断，选取屏蔽线里面的两根信号线(例如红色线和白色线)作为连接线，其他的信号线可以慢慢抽掉或者用胶布缠起来，防止短路。将白色线焊接在发光二极管的负极，红色线焊接在发光二极管的正极。焊接的时候最好使用绝缘套管，防止短路。也可以在焊接好后，把裸露部分用绝缘胶布缠起来。

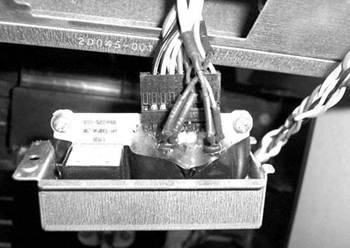

2.为了录制MD方便，我选择把光纤接口安装在机箱前面。现在的机箱不是都有前置的音频接口么？这种接口一般都是常见的Φ3.5音频接口(对于专业名称笔者也不太清楚)。我们买MD时，附带的光纤线通常也是Φ3.5的，和它是同一规格，这样问题就简单了。剪取一块合适的绝缘胶带，缠绕在发光二极管上，仅仅让发光二极管的半球形顶端露出(这样做是为了进行屏蔽，以免在安装多个发光二极管时造成互相干扰，原因后面有述)。把机箱的前置音频电路板从机箱上卸下来，用刷子把音频接口清扫干净。看看音频接口是半开放式的(音频接口的后面是敞开的，没用塑料封起来)还是封闭式的。如果是开放式的，用纽扣电池把发光二极管点亮，放置在音频接口的正后方，使它发出的光射向音频接口的插孔。观察从插孔射出的红光的强度，同时调整发光二极管的位置。当发光二极管正射时，红光的强度最大，此时熔化热熔胶将发光二极管固定在音频电路板上(图2)。注意不要让热熔胶溢到音频接口里面，以免影响使用。
如果音频接口是封闭式的，就只好在接口后面的塑料上用小刀挖开一个小口了。其余的步骤同上。在操作的过程中，一方面要注意保持发光二极管前端的清洁，否则发光强度会降低；另一方面，在固定发光二极管时，注意不要影响音频接口的正常使用。固定好了以后，把你的耳机插头插进去试一下，看看是否影响使用。
3.参考主板的《产品使用手册》，找到主板上的Audio接口，并且弄清楚每根针的定义。对音频线进行调整(用针或者牙签把铜片从塑料槽里面顶出来，插到你想要的槽里面就可以了)，让白色线插到Gnd接地端指针时，红色线刚好插到SPDIFO(即S/PDIF输出端)上。其实就是发光二极管正极接SPDIF OUT，负极接Gnd。
4.将音频线插在Audio接口上，打开电脑，如果接线没出错的话，发光二极管就会亮起来。接下来就是扫尾工作了，把整个音频接口连同发光二极管用黑色的胶带缠起来。这样做一方面是为了防止干扰，另一方面是为了防尘，如果时间长了发光二极管粘灰，发光强度就会降低。

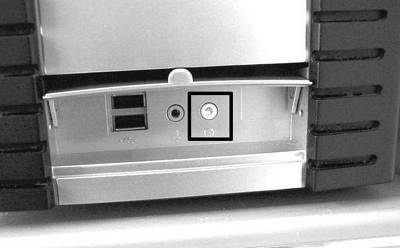

5.把音频接口电路板重新安装在机箱上(图3)。这样，想听音乐的时候，就插耳麦，想录MD的时候，你就插光纤线吧，一个插孔，两种用途。当然，空着的时候，为了防止灰尘进入插孔，不妨找一个废弃的耳机插头，剪掉耳机线，插在你做的带光纤输出的音频接口上，这样可以有效防止进灰。
二、DIY 6声道模拟输出
看完了上面的介绍，下面这部分其实不用说你也知道了。Surround Out 和Center Out指针主板的Audio接口上面都有，你所需要做的只是把它们从主板引出，并且焊接在Φ3.5mm的双声道音频接口上(电子市场有卖的，我买的是1元钱一个)，最后把音频接口安装在机箱后面。这时就要看你的动手能力了，我反正是觉得很简单。需要注意的是，在系统中“音效管理员”里面，要设置为5.1声道，同时“插孔切换和喇叭数同步”要空着，不能打钩。
补充一点
主板上Audio接口中的SPDIFI(SPDIF IN，即S/PDIF输入端)指针，不能当作CD SPDIF IN指针用。我曾尝试将CD ROM的数字信号接入SPDIFI，可惜不行。查网上的资料，CD SPDIF IN 和 SPDIF IN 的定义是不同的，但是区别在哪里，还有待查证。所以我只好利用机箱的另一个前置音频接口，单独做了一个CD-ROM的光纤输出，用来从光驱录CD。这下你明白我用黑色胶带包扎音频接口的原因了吧，主要是为了避免相邻发光二极管之间发的光互相干扰，造成影响。
