  简单地说,所谓行话就是某个特定行业的常用语。不同的行业有不同的行话,IT业当然也不例外。行话的作用主要有两个:一是把复杂或累赘的言语简单化、精简化;二是行家间为了不让行外人(如顾客)知道而进行的信息传递,这有点像“暗号”的味道!学会听懂行话,能够让你在选购电脑的过程中如鱼得水,更可识破JS的诡计,避免买到假冒伪劣产品。这里我们就来学习一下在内存选购中经常出现的几个行话。

  ●【大板】、【细板】、【公版】、【非公版】

  大板和细板是指内存条的PCB基本尺寸(宽度)的大小。大板内存的PCB板比较宽,内存芯片上面还会预留一定的空间,而细板内存的芯片几乎是与PCB基板靠上对齐的。大板和细板内存并没有绝对的好坏之分,但较大的PCB板可以有足够的空间布置电阻、电容等元件,减少元件间的相互干扰。大板内存一般都是大厂或名厂的产品,如三星的原装条,而大部分细板内存都是散装的内存,甚至手工作坊的条子。

                              大板内存

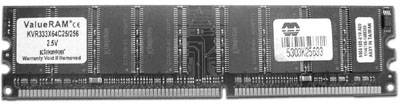

                              细板内存

  公版和非公版都是指PCB板的布线方式,有实力的厂家一般会舍弃芯片厂家定义的公共走线方式(公版),对元器件的走线进行重新设计(非公版),以增强产品的性能。

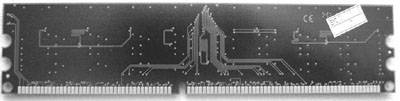

                            公版内存的布线方式

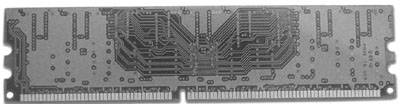

                           非公版内存的布线方式

  ●【单面】、【双面】

  单面内存是指内存芯片(一般为8片)都集中在同一面PCB板上放置,而双面则分开放置在PCB板的两面,例如每面放置8片(有些是每面各4片)。其实内存的单双面是厂家根据使用的单片芯片的容量决定的,例如如果厂家采用32MB/片的芯片生产256MB/条的内存,则只需占用PCB板的一面就够了,但如果采用16MB/片的,就要占两面,所以单、双面内存的区别很小。但是,由于单面内存每条拥有一组Bank,而双面的内存则每条拥有两组Bank,而有些主板芯片组会限制Bank的总数,例如不能超过4组Bank,这样你就无法同时使用3条双面的内存,而使用单面的就一点问题都没有。最后,不可否认的是,同等容量的内存,单面比双面的集成度要高,成本也要低得多,但价格却相差不大。

  ●【原装条】 、【品牌条】 、【组装条】

  原装条是指内存芯片厂家自己直接生产的内存条,目前全球有能力生产内存晶圆的厂家屈指可数,如三星、现代(HY),日立,美光等。这些厂家一般都把品质最好的芯片留给自己或个别关系好的大厂生产使用,品质稍差一点的芯片则供应给一般的大厂,所以原装条使用的芯片都是“A级”的内存芯片,价格当然也是“A级”的,通常是组装条的一倍以上,所以万一某天你碰到某个JS优惠给你“原装条”,你就要三思了!

  大家很容易把原装和品牌混淆起来。品牌条是指一些自身无内存晶圆生产能力却拥有较强的芯片封装能力的厂商生产的内存。他们使用的一般也是优质的内存芯片,并在上面MARK上自己的品牌和商标(如Kingstone/KingMax等),所以一般无法看出它使用的是哪个厂家的芯片,有些厂商还会使用先进的封装技术。品牌内存的性能和质量优秀,个别品牌甚至在性能上超越原装条,不过价格也很高。

  组装条在市场上也叫HY条或三星条,不过这些内存只是使用HY或三星的内存芯片罢了,和HY、三星原厂生产的内存压根儿是两回事!这类内存的做工一般较次,上面的电阻电容一般能省则省,甚至是不能省的都省,且使用次级的内存芯片,兼容性和稳定性都没有保证,主要来源于一些手工作坊或地下加工厂。

  如何区分原装条和组装条呢?以HY的原厂内存条为例,一般有以下几个特点:采用6层PCB板,内存颗粒精良,电阻细小而整齐,整体布线合理,金手指明亮牢固,焊接工艺优良。板型也比普通HY内存的PCB板宽一些(大板)。

  ●【打磨条】

  “打磨条”是指内存芯片上的标志经过非法更改的内存。JS首先用化学液体或打磨等手段去掉芯片表面薄薄的一层标志,再印上自己希望的标志。为什么要“打磨”呢?对于JS来说,当然是为了获得更大的利润。常见的“打磨”形式有两种:一是将低性能的标志换成高性能的标志;二是将冷门的芯片品牌换成著名的或热销的芯片品牌。前者是两三年前非常流行的方式,比如把代表PC100的HY T-S颗粒打磨成代表PC133的T-H颗粒,这种方式目前只能在二手市场上看到了。取而代之的是后一种方式。由于韩系的内存芯片的口碑是最好的,于是市场上采用韩系两大厂商的内存芯片的条子自然就比较热销,JS为了把手头上积压的其他内存卖出去,就把旧的标志去掉,换上“大名鼎鼎”的HY……那我们如何看穿这种内存的破绽呢?下面为大家举一个实例。

                              真品

                              打磨品

  上图为真的HY内存芯片,下面的是“打磨条”。我们可从以下3点加以区分:1.生产日期:HY条生产日期集中在0002-0003,0003为-7J,0002为-75。假货只有-7J。2.字迹:真的字迹黄略偏棕,字体很粗,宽窄一致,字是激光蚀刻上去的不是印上去的手感略突出。涩涩的指甲能留下痕迹,不用转角度,字就很清楚。假的字迹很细,只有很浅的黄色,好像抹了点黄粉残留在上面,不能牢固依附,整体字迹不清晰,需要转动侧视,文字是刻进去的。3.颗粒表面:正品比较粗糙,在强光下没有反光,仔细看表面有许多小点,摸上去也有粗糙感。假货是光滑的,能反光,手感滑滑的,仔细看只有很小的麻点。

  ●【贴纸条】

  这个名词或许尚未成为IT行话,是笔者临时“创造”出来的。以前我们说的内存作假大多数都是采用上文提到的REMARK(打磨)的方法,即把芯片的表面磨掉,再重新印上新的标志。最近笔者发现市场上有JS出售的HY内存很可疑,经一番仔细观察后发现其为假货!而且作假方式和以往不同,现公布出来给大家提个醒儿!

  咋看上去和一般的HY散装条没有什么区别,内存颗粒下的电容和排阻还挺足呢。

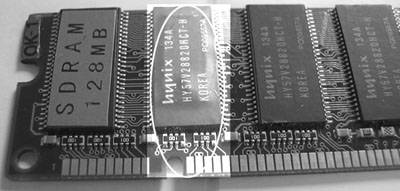

  用手触摸芯片,发现居然是平的,没有真HY颗粒的凹凸感,快速摩擦后就漏馅了。看左起第二颗芯片的表面,在笔者摩擦后表面就起泡了。

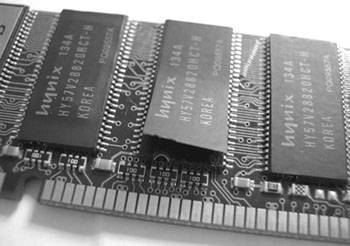

  真相终于揭开!原来芯片上的编号标志是贴上去的!

  撕下来就发现里面的芯片根本不是HY的,都是一些杂牌的芯片,而且还不统一。

  对于这种新的作假方式,大家可要小心哦!识别的方法是看芯片表面的编号等字体有没有凹凸感,真的采用激光蚀刻,有明显的凹凸感,而贴上去的则非常平滑;另外,只要拿真的来一对比,就会发现假的芯片比较有光泽。

  此外还有一种另类的作假方式,就是用显卡上的显存芯片来做内存芯片,不过这种方式并不常见,一般是因为某段时间内存价格飚升引起的,而且从芯片的编号就可以分辨出来(JS也懒得去“打磨”),例如,编号为HY5DU28822BT-H,我们知道这是HY DDR内存芯片的正常编号,5D表示是DDR内存,U表示的是工艺是CMOS、电压是2.5V,22BT表示的是该内存BANK数量为2,I/O界面为2,B是表示第三代。而当你遇到像“HY5DU281622AT-6”这样的另类编号的时候,就该怀疑这是不是显存打磨的了。

  结语:市场是一个很复杂的地方,卖者要把手头上的产品销售出去,并获得尽可能高的利润;买者则希望以较低的价格换取所需的产品。于是两者就展开了一场又一场的拉锯战。要洞悉里面的细微之处,你需要练就一双“金耳朵”。以上提到的只是IT行话中的冰山一角,有机会再给大家介绍。
