小病不求医──微机接口连线详解

硬件周刊

XUSA

平常在使用计算机的时候，可能很多人经常为机器的各种小毛病而头痛，其中由接口连线引起的故障非常多，这里把常用的接口连线资料收集整理，供大家在解决问题时参考。

一、串口部分

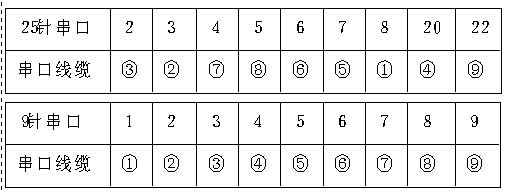

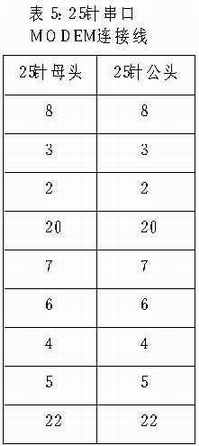

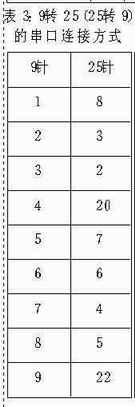

大家可能遇到过更换主板的串口连线(就是我们平常俗称带小辫子的串口)后，串口设备无法正常使用的情况，这是由于串口连接方式有表1（图1）和表2（图2）两种，遇到这种情况应仔细查看连接方式，如果不对，改焊过来即可解决(1：代表串口公头朝向自己，针脚位置上排左起第一根针脚；14：代表下排左起第一针脚；①：代表排线次序，红线开始为1，上下对应)。

二、并口(打印)部分

打印电缆由于长期使用，比较容易出现线缆折断现象，虽然买一条打印电缆很便宜，自己能够维修岂不更好(如表6（图6）)。

三、PS/2鼠标接口

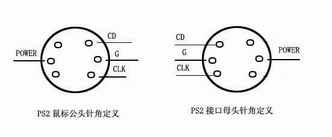

很多老一点的AT结构的主板都提供了PS/2鼠标接口，这为我们方便使用常见的PS/2鼠标提供了方便，但是由于主板提供的接口排列方式差别很大，一旦插错，就可能导致烧毁鼠标，更有甚者会烧毁主板(在这一方面，我有惨痛教训)。（图7）是PS/2接口的针脚定义。

四、前置USB的连接方式

目前的主板大多都提供2组以上的USB接口以方便使用，但由于主板插针各不相同，一旦插错，容易烧坏USB设备，这样的教训也是很多。但是目前主板的USB插针无外乎六种排列方式(（图8）)，仔细核对便可以避免这种问题。

五、双机互联的连接方式

1.交叉网线连接(当两台机器都有网卡时，采用此方法)
一头左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕 (见标准EIA/TIA 568B)。
另一头左起：白绿/绿/白橙/蓝/白蓝/橙/白棕/棕 (在线序上采用了1-3，2-6交换的方式，也就是一头使用568B制作，另外一头使用568A制作)。

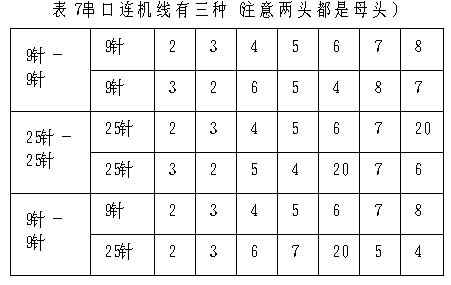

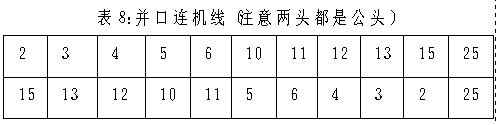

2.没有网卡时，我们可以使用Windows的直接电缆连接方法，把两台机器连起来。串口、并口都可以，只是速度稍慢，但不失为一种解决问题的办法。表7（图9）和表8（图10）是两种连机线定义。
