COMPAQ主板修复记

硬件周刊

老马

朋友的一台COMPAQ原装机的主板坏了，据说是通电开机后主板不启动。笔者拿到这块主板仔细观察，这是一块型号比较老的Intel 810主板，做工和用料都不错，看来看去没发现有明显的元件损坏现象。
先在不插CPU的情况下直接通过ATX电源给主板通电，此时用万用表测量CPU的供电电压，很正常。晶振的两端有电压降但它输出的信号电压很低(只能说明晶振没有被击穿)，CMOS电池电压+3V，很正常，看来基本上没有太大问题。接上CPU和内存显卡再次通电试验，系统还是不启动。给CMOS放电后再通电开机，主板仍然不启动。
看来主板的确有硬件电路上的故障了。一般主板不启动，首先应该怀疑主板的BIOS有问题，但这块主板的BIOS芯片是固化在主板上的，没有十足的把握最好不要动手把它拆下来。
根据笔者以往的经验，CPU供电正常可以排除电源管理芯片有问题，刚才测量电池电压正常，且晶振X3有信号电压输出，说明CMOS电路也没问题。那么是不是时钟芯片有问题呢？

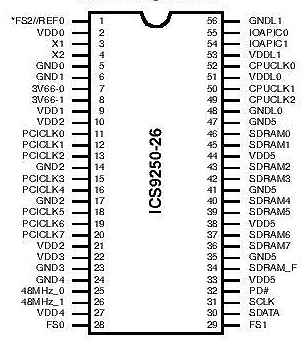

这块主板的时钟芯片采用的是ICS9250-26，针脚定义如（图1）。用万用表直流电压挡测量晶振X2两端没有电压降(用示波器最直观)，进一步测量9250的第3和第4脚即9520的X1、X2也无明显电压信号输出。到底是ICS9250坏了，还是它的附属电路有问题？由于换晶振相对容易一点，所以笔者本着先易后难的原则，找个14.318MHz的晶振，把晶振X2换下来试验一下。换好后再次测量，发现X2有明显幅度的电压输出，ICS9250的第3和第4脚同样也有明显幅度的电压输出。这说明ICS9250的确是没问题，有问题的元件就是那个晶振而已。
