自制手机数据线
数码与整机
手机数据线在市场上出售的比较少，偶尔在市场上有出售，价格也比较贵。由此产生了自制手机数据线的想法。分析一下经常用到的手机软件，可以发现它们都是通过计算机的串行口与手机进行通信的工具，所以可以认定，手机的数据线不过也是一个串行通行的数据线。但是，手机接口的电平是TTL电平，计算机接口的电平是RS-232电平，中间要经过转换。下面按计算机串行口、手机接口、电平转换三部分说明。
一、计算机串行口

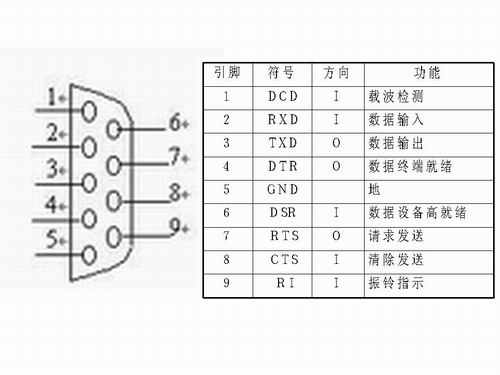

计算机的串行口通常采用一个25针或9针的D型连接器，下图是9针的D型连接器的外形结构示意图与引脚功能说明(（图1）)：
通常要进行串行通信，只需其中的三根线就可了，就是2、3、5三根线，分别是数据输入、数据输出、地线。另外，为了给进行电平转换的芯片供电，我们又用到了4、7两个引脚，分别是数据终端就绪、请求发送。
二、手机接口

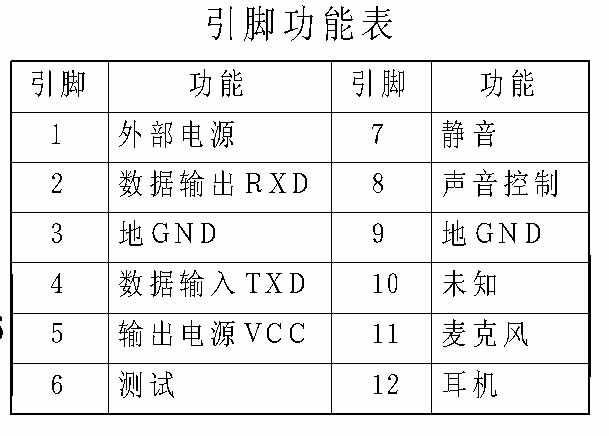

手机的型号不同，手机接口也各不相同。以爱立信T28SC为例，手机键盘向上，面向接口，从右向左，各引脚功能说明如（图2）：
通常要进行通信，要用到其中的2、3、4三个引脚，分别是数据输出、数据输入、地。当然要与计算机串行口相应的引脚交叉相接。另外还要在6号测试引脚上加高电平。
对于不知道引脚含义的手机，可以通过以下方法进行测试。手机的接口都是由三部分组成的，分别是电源、耳机、数据接口。首先找到该手机的充电器、耳机，通过它们就可以确定电源与耳机的相应引脚；然后用万用表进行测试，测试每个引脚的输出电压及各引脚对地的电阻，就可以确定其他的电源及地引脚，这时，剩下的引脚就不多了。只要大胆的试几次，就可以确定数据引脚及其连接方式。当然最好还是查找一些相关资料，比如维修图集等，来确定手机的接口。
三、电平转换电路

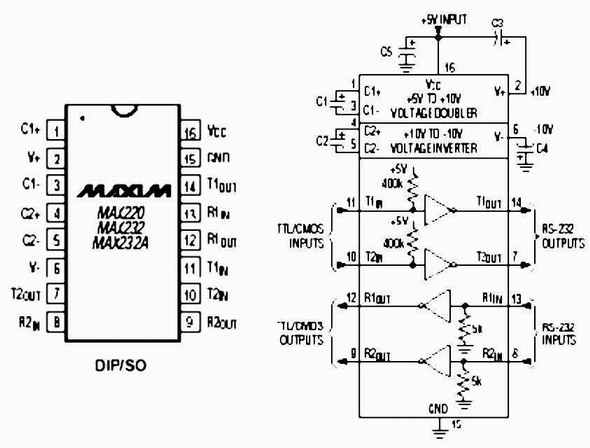

计算机串行口与手机接口都已经确定了，下边就是电平转换电路了。MAXIM公司生产的芯片MAX232，是一个5V供电、双路的TTL电平与RS-232电平转换芯片，因为外围器件少，应用电路简单，功耗低，所以选用它进行电平转换。引脚说明及内部逻辑图如（图3）：
手机数据线只用到其中一路，我选择了8至9脚的RS-232电平到TTL电平转换及10至7脚的TTL电平到RS-232电平转换。

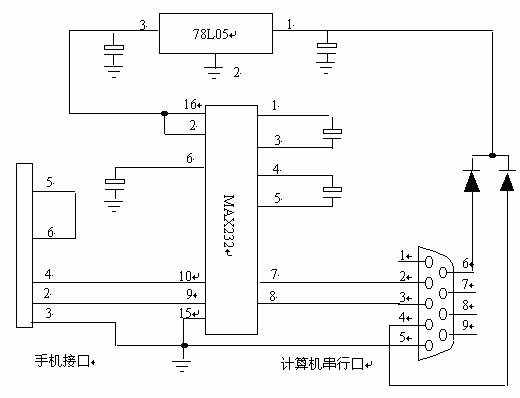

把前面讲的三部分综合起来，并采用一个78L05的稳压集成块对MAX232进行供电，这样一个手机数据线就做好了。在实际制做的时候，除了手机接口部分，其他元件都可以在市场上面买到。对于手机接口部分，可以用铜片做引脚，然后固定在手机接口上，当然不要做得太难看了，而且要接触良好。（图4）是整个手机数据线的电路图。
