自制硬盘超频线
硬件周刊
DIYer都知道，采用非标准外频超频电脑时，硬盘能否稳定地工作在33MHz以上的总线频率下工作是超频成功的关键。硬盘的最高频率除了与硬盘的电路板设计及芯片质量有关外，还受Crosstalk(串扰)现象的制约。总线频率越高，串扰现象越严重。所谓的串扰现象是指高速的电子讯号在传输时，当一大堆带着高频信号的电线互相靠近一起时，信号线上发出的电磁波便会互相干扰。减少硬盘串扰现象的最佳办法是对硬盘信号线进行屏蔽。我们可以自制屏蔽性能比DMA66或DMA100更好的硬盘线来提升硬盘的超频能力。具体改制步骤以DMA33规格40芯硬盘线为例介绍如下：
①为改制方便，将硬盘线中间的排插拆除，只保留两端排插；
②用小刀将连在一起的40根排线剖开分散；
③除第1、20、21、23、25、29、39七根线外(硬盘排线有颜色标记的为第1根线，排在一起的依次为2、3……40线)，将其余的线两端从距排插1厘米处剪断，没剪断的这七根线，属于接地线；
④准备33根与剪下的硬盘信号线等长的单芯屏蔽线(我用的是直径1.2毫米的音频信号线)，原来的数据线并没有屏蔽层，在用了音频信号线后，音频信号线的屏蔽层就会将串扰现象大大减少。将屏蔽线的芯线两端与留在排插上的线头对应焊接(也就是用屏蔽线的芯线代替剪下的信号线)，然后用绝缘胶带包扎接头；
⑤用一根导线将33根屏蔽线的屏蔽层全部焊接在一起，与硬盘线中未剪断的另外七根线焊在一起作接地处理，或焊接一个孔径4毫米的铜垫片，用直径3毫米的镙丝固定在机箱底板；
⑥焊接完成后用万用表仔细检查改制后的硬盘线有无短路或断路，检查无误后用胶带将线扎成一束，至此硬盘超频线制作完成。笔者的老BX主板虽然不支持DMA66，但换用自制的硬盘超频线后可以在83MHz外频下稳定工作。

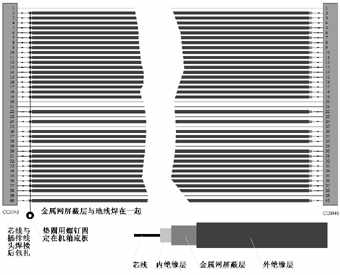

（图1）
