龙的新巢──KT333芯片组抢先测试

评测与市场

电脑报评测实验室

在NVIDIA的GeForce4闪亮登场之后，2月20日，VIA在2002年度的第一款芯片组产品──KT333也终于浮出了水面。与以前的KT266A芯片组相比，新的KT333芯片组不仅支持最新的ATA/133 IDE传输界面，而且更重要的是，它是VIA第一款支持DDR333内存规范的芯片组。而在这以前，宣布支持DDR333的芯片组就只有SiS745，但至今还没有看到产品上市。因此，新的VIA KT333芯片组的推出受到了上至厂商，下至媒体的密切关注。

KT333芯片组

KT333正式发布之前，相关的传言非常之多，我们曾听说KT333芯片组不仅将支持AGP 8×，以配合NVIDIA推出的GeForce4，而且将首次采用512MB/s的V-Link总线。另外，还听说它将在新的南桥中支持USB2.0，再加上它本身能够支持的ATA/133以及DDR333功能，整个芯片组的规格确实还蛮吸引人的，使我们不由得对这款芯片组充满了期待。但是，当我们真正拿到KT333主板时才发现，这些只不过是用来吸引我们眼球的花招而已。与KT266A相比，新的KT333芯片组无论是在整个芯片组的架构上，还是在所支持的功能方面，都没有太大的不同。（图1）

率先上市的几款KT333主板

映泰(BiosStar)M7VIF（图2）

映泰M7VIF是全球第一款正式量产的KT333主板，因此在很多地方的节后市场上，我们已经能够看到这款主板的身影了。映泰M7VI主板采用了标准的ATX架构，南北桥芯片分别为KT333+VT8233A，支持AMD全系列处理器以及DDR333和ATA133，而且为用户提供了4×DIMM插槽，最大能够支持3GB的DDR333内存。并且该主板还提供了5×PCI、1×AGP，甚至还同时提供了1×CNR和1×ACR插槽，因此该主板的扩展性非常不错。而除此之外，该主板除了内建ALC201A AC’97 Codec芯片外，还集成有VIA VT6202 USB控制芯片，支持USB2.0传输界面，使得移动传输更为方便。同时，该主板还具备映泰系列主板独有的DDR电压跳线特色功能，以及映泰的两项专利技朮“FLASHER”和“9th Touch”，使得主板功能更趋于完善。

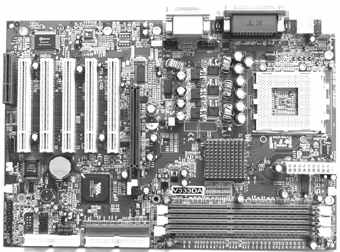

捷波(JETWAY)V333DA（图3）

捷波V333DA主板是最新上市的几款KT333主板之一，南北桥芯片分别为KT333+VT8233A，因此能够支持DDR333和ATA/1333，而且该主板支持AMD全系列处理器，最大内存容量为3GB，外频最高可以达到200MHz，在规格方面绝对可以满足用户的需要。而在主板特色方面，捷波V333DA除了带有独创的“恢复精灵”、“电源净化器”技术外，更采用了最新的智能降温技术──“冰芯精灵”。它可以根据CPU和芯片组的工作原理，采用多种降温技术结合的方式对CPU进行智能降温，无论CPU在何种工作状态下，都能把它的工作温度降下来，让CPU退烧，延长CPU的使用寿命。据称，采用该技术后，可以在不改变现有散热条件的情况下，让CPU的工作温度较原来低3～5℃以上。

硕泰克(Soltek)SL-75DRV5（图4）

硕泰克SL-75DRV5是第一款正式发布的KT333主板，由此可以看出硕泰克目前的主板制造实力。新的硕泰克SL-75DRV5主板在秉承以往主板优秀设计理念的基础上，在各个方面都做了优化。该主板也采用了标准的ATX架构，南北桥芯片也为KT333+VT8233A，因此除了能够支持AMD全系列处理器，支持DDR333/266 SDRAM(最大支持3GB内存容量)，ATA/133 IDE传输规范外，同时该主板也内建了VIA VT1611A AC’97 Codec芯片。另外还具有1×AGP、5×PCI、1×CNR，而且支持红色风暴自动超频、CPU智能防护盾等多项特色技术。而在超频设置方面，硕泰克SL-75DRV5更是继承了以往硕泰克主板的优良传统，除了可以通过BIOS设置CPU核心电压调节外，还可以通过主板跳线来设置内存电压调节、AGP显卡电压调节等，并支持硬件监控等功能，对超频玩家而言，是一个相当不错的选择。

VIA VT5615A

VIA VT5615A是VIA VPSD最新推出的一款KT333主板，从上市时间来说，基本上与其他厂商同步。不过，和上面几块主板不同的是，该主板采用了Micro ATX架构，因此大小只有其他主板的1/2。其南北桥芯片仍然是采用了KT333+VT8233A的搭配方式，因此可以支持DDR333和ATA/1333。由于是一块Micro ATX架构的主板，VIA VT5615A主板的扩展性相对而言不是很好，只是为用户提供了2×PCI、1×AGP、1×ACR以及2×DIMM插槽。另外，该主板也内建了VIA VT1611A AC’97 Codec 芯片，在功能上还是能满足一般用户的需要。总的来说，该主板的设计风格与大众非常相似，可能是大众代工的产品。

性能测试

测试平台

CPU：Athlon 1.33GHz
主板：捷波V333DA(KT333)
硕泰克SL-75DRV2(KT266A)
内存：256MB Samsung PC2700 DDR DRAM(CL=2.5)
显卡：耕昇GeForce2 Ultra 64MB DDR
硬盘：Maxtor D740X-6L 80GB ATA/133
显示器：Acer P791
网卡：Intel 10/100MB PCI网卡
光驱：SONY 16×DVD-ROM
系统：Windows 2000+Service Park 2
DirectX8.1
驱动：VIA 4in1 4.37V
VIA VGAP 4.05C
VIA IDE_MPD3014
NVIDIA 27.51公版
测试过程中，Windows的显示频率为1024×768@16bit色深，刷新率为85Hz。

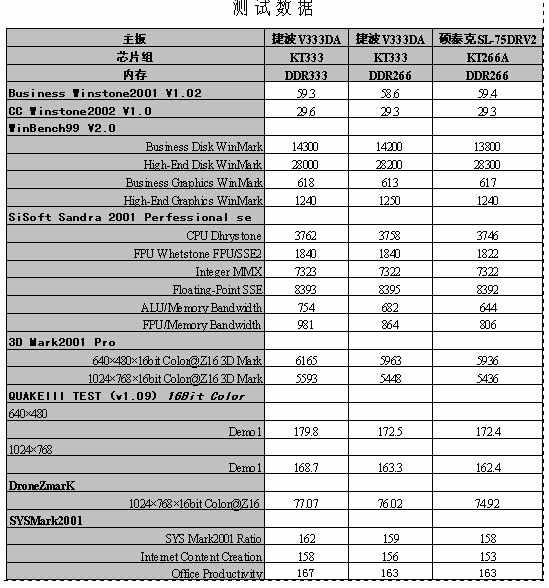

与KT266A相比，KT333最大的特点就在于它能够支持DDR333，能够为系统提供更大带宽，但这部分增加的带宽究竟能为整个系统带来多大的性能提升，就是本次测试关注的焦点。从实际测试的情况来看，KT333芯片组在DDR333内存的支持下，虽然在体现整体性能的Business Winstone2001、CC Winstone2002以及SYS Mark2001测试中的成绩领先于KT266A，但是实际领先的幅度并没有我们预先想象中的那样明显，说明单靠提升内存带宽来提升系统性能，显然不是一个明智之举。当然，不可否认的是，更大的带宽对提升系统性能确实有一定帮助，但是考虑到目前DDR333内存供货不足以及价格偏高等因素，如果从性价比角度考虑，目前选择DDR333显然还为时过早。
另外，从SiSoft Sandra 2001的内存带宽测试中我们可以看到，KT333芯片组+DDR333的组合，确实在内存带宽方面占有一定的优势，要领先KT266A大约17%左右，但这是不是KT333最佳的性能表现呢？我们有点怀疑。因为依照VIA的惯例，它所推出的第一款芯片组在性能表现方面总不是太令人满意，而后再推出一款修正版(编号后加“A”)，就像KT266和KT266A那样，因此我们总认为在KT333之后，VIA还会推出一款KT333A出来，那时才是真正的KT333。另外，在磁盘子系统部分，虽然目前大多数厂商都选择了VT8233A南桥，以支持ATA/133，但是测试的情况来看，和我们上次的P4X266A的测试情况一样，经历过这么长时间之后，其性能表现依然不能让人满意，整体性能仍然和ATA/100相差无几。随后的3D部分的测试的情况也基本上和前面的差不多，依然是KT333小幅度领先于KT266A。

总 结

从整个测试的情况来看，初次亮相的KT333芯片组的性能并不是让人十分满意，虽然在大多数测试项目中领先于KT266A，但是离我们预期还有段距离。究其原因，我们认为第一，仅靠提高内存带宽来达到提升系统性能，现在看来还是有一定的局限性；第二，可能是由于VIA总是习惯于在第二款芯片组中来提供更高性能，这似乎已成为一个惯例，例如，在目前KT333芯片组中，内存部分就没采用所谓的“Performance Drive Design”(性能驱动设计)。因此我们猜测，目前的KT333芯片组的性能应该还没达到其预期的水平，这将由第二版的KT333A芯片组来实现。
不过，不管怎么说，KT333仍然是目前速度最快的DDR333平台，这可能也是大家推崇这款芯片组的原因。但是，这种情况也许维持不了多久。据我们得到的消息，VIA已着手研发KT333A，在这款新的芯片组当中，除了能够支持ATA/133和DDR333外，还会加入一些新特性，例如像Performance Drive Design、533MHz的V-Link、AGP 8×、USB2.0等，也许到那时，我们才将切身感受到DDR333的那种急速快感。另外，我们还听说NVIDIA将推出新一代的nForce2芯片组，研发代号为“Crush17”和“Crush18”，预计在今年3月底面市。和nForce芯片组相比，nForce2芯的北桥将集成GeForce4 MX(NV17)图形核心，并且支持DDR333 DDR SDR内存，提供系统5.4GB/s的内存带宽。另外，Crush18芯片组北桥芯片还将集成TwinBank架构。这两款芯片组都将对目前的KT333芯片组构成威胁。

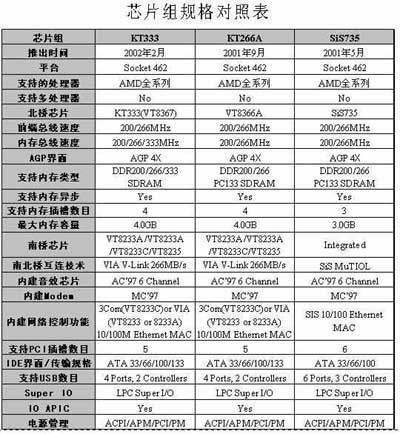

芯片组规格对照表（图5）
