把D—LED接到外面来
硬件周刊
较新型的某些主板上都会有一组D-LED，根据该组灯的显示可判断系统启动故障的所在。本人手上就有一块微星的K7Pro，主板上的D-LED在诊断部分硬件故障时发挥了不少的作用，只是该灯深藏于机箱内的主板上，必须拆开机箱才能看到，于是我就自己动手把D-LED灯移到了机箱的面板上，既可一目了然诊断故障，又可装饰机箱面板。
材料：8芯网线半米(具体长度可以根据不同的机箱自定)、绿色LED(发光二极管)4个。
工具：30W电烙铁、小型电钻、万用表、502胶水。
动手前先用手摸机箱外壳以消除静电，此外，电铬铁如有地线最好接牢，尽量消除静电对电子元件的影响。接着就打开机箱，取出主板。在串并口插座旁可看到4个由上至下排列的LED，这就是D—LED灯组，从主板底面看，这些LED是两脚双色LED，共有8个元件脚焊在板上，如(（图1）)所示，左右两脚对应一个LED，从上至下排列为4、3、2、1号灯，主板上的数字集成电路分别向两脚供一个高电压值和一个低电压值，从而使LED发光，用万能表实测，当左边一脚为高电压值，右边一脚为低电压值时，二极管发红光，当左边一脚为低电压，右边一脚为高电压时发绿光。由于主板位置有限，灯组的排列紧密，故使用了双色LED便于分辨，如果把灯组装到机箱面板上，安装空间大，灯与灯之间距离可以很宽，容易分辨，可选用单色LED，这里我们选用了绿色的LED，主板上的灯号状态是红色为0，绿色为1，而加装在机箱面板上的灯号状态则是灯灭为0，灯亮为1。

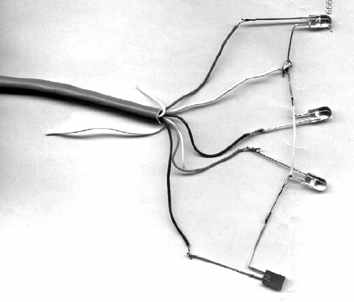

确定位置后就可以动手了，先把4根不同颜色的线分别焊到右边的一列管脚上，棕色线焊到4号灯右脚，橙色线焊到3号灯右脚，蓝色线焊到2号灯右脚，绿色线焊到1号灯右脚，这样就把D—LED的绿灯高电平给引了出来，为方便起见，面板灯的低电平都取自主板的地线，白色线焊到插座的外壳接地脚上，焊接完成后如（图1）所示。完成引出线的焊接后，就可以在引出线的另一端焊上LED，LED的正极与各种颜色的电线焊接，LED的负极与接地的白色线焊接，焊接工作完成后如(（图2）)所示。
最后，我们可以开机试验，将4号灯的绿色LED先换成了红色的，这样可以更为方便地判断灯号。开机后，根据灯灭为0，灯亮为1的规定，各灯的亮灭组合与D—LED、说明书上的诊断表相对应，如无问题则可以将红色发光管换回绿色发光管，进入面板的装配工作。
被引出的LED固定在5英寸驱动器安装支架的机箱挡板上，由于选用的LED直径为4mm，所以就在挡板上等距用电钻开出4个直径为4mm的小孔，把4个LED(4号、3号、2号、1号)从左至右地顺序塞进小孔中，并用502胶水将它们固定好，然后就可以将带有灯组的挡板装回到机箱上去。人为设定一些故障(拔掉内存或显卡之类)，启动主机后，面板上的灯组显示状态与主板上的一致，可反映出故障所在。开机正常引导期间各灯亮灭组合与说明书所述一致，直到四灯全亮即状态为1、1、1、1，参照说明书说明主机进入操作系统引导，如(（图3）)所示，外加灯组的工作就算大功告成了。
由于外加的LED与主板上的D—LED灯是并联工作的，实际使用中会使板上的D—LED灯组的亮度变暗，但并不会影响实际使用效果。在进行焊接中要注意电烙铁的接地问题，以免损坏主板上的电器元件，如果电烙铁上没有可靠的接地线的话，可以在焊接时拔掉电烙铁的电源插头，用电烙铁的余热进行焊接。只要稍作一些改动，也可以使用双色的LED来显示。对于D-LED有损坏的主板，这种外加方法不但可以使D-LED恢复正常工作，更可以使主板错误诊断一目了然。
