《DIY简易CPU风扇调速器》补遗
硬件周刊
今年第7期《DIY简易CPU风扇调速器》一文中，笔者使用硅整流二极管作为降压元件，制作了简易的调速电路。虽然该调速电路相当简单，但是它只能使风扇工作在小于或等于12V电压的状态下，并且只有四种速度选择，不能实现无极调速。因此，再给大家介绍另一个较为复杂的调速电路。该调速电路能输出6V～15V电压(实际上，调压范围可以扩大到1.25V～35V，但是对于额定电压只有12V的CPU风扇来说意义不大)，并且电压连续可调，能够实现CPU风扇的无极调速。下面我就介绍一下该调速电路的制作方法。

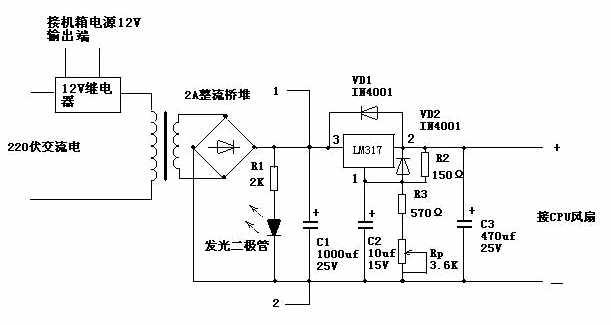

(（图1）)是CPU风扇调速电路图。
1.元件的选择和使用
这套CPU风扇调速电路的核心元件是一枚型号为LM317T的电压调节芯片。该电压调节芯片的调压范围是1.25V～35V，最大输出电流达1.5A。管脚定义如(（图2）)所示。
因为LM317T在工作时需要和散热片配合使用，所以大家在购买的时候要向商家索要与该芯片配套的散热片。由于该调速电路的最高输出电压为15V，高于ATX电源所提供的电压，所以要使用一个10W、15V的变压器做电源，并且利用一个12V继电器来控制调速电路的开启和关闭(调速电路中继电器的作用和工作原理笔者已在以前的文章中作过详细的介绍，在此就不再重复了)。出于简化电路的考虑，桥式整流电路部分使用的是额定电流为2A的整流桥堆，当然也可以使用四枚型号为IN4007的硅整流二极管组成的桥式整流电路代替。C1、C3两枚滤波电容的额定电压应该在25V以上。此外，由于电位器RP在使用中将被频繁的调节，所以要尽量选择大体积、高质量的产品。其余的元件无特殊要求，按照电路图中所示的参数去购买就可以了。
2.调速电路的制作及安装
该调速电路的元件不多，大家可以直接制作在万用板上。在此要提醒大家注意的是：在制作时要认清电容以及二极管的极性；一定要给LM317T芯片安装上散热片；电路中VD1、VD2两枚二极管起到保护LM317T电压调节芯片的作用，千万不能漏焊；还有电阻R3也不能漏焊，否则当RP电位器的电阻值调到0时，电路的输出电压降为1.25V，将引起CPU风扇停转。
这套CPU风扇调速电路的体积不大，大家可以安装在机箱内的空位上。为了简便起见，CPU风扇调速电路的220V电源可以直接从ATX电源内引出，并且将继电器也一并置于ATX电源盒内。具体接线方法如(（图3）)所示。
将调速电路的电路板安装好后，取四根长导线(笔者使用的是一根光驱专用的四芯音频线)把调速电路中发光二极管和电位器RP引出并固定在机箱的面板上。这样整个CPU风扇调速电路的制作和安装就完成了。
在使用中必须注意：该调速电路所接的CPU风扇的工作电流一定要低于1.5A，否则容易烧坏LM317T调压芯片。如果一定要使用工作电流大于1.5A的大功率CPU风扇的话，可以将LM317T调压芯片换为LM350T(最大输出电流达3A)或者 LM338T(最大输出电流达5A)。此外，大家也可以省去该调速电路的变压器和桥式整流部分，在如电路图所示1处和2处分别用导线接到ATX电源的黄线和黑线上(就是12V供电线)，直接用ATX电源给调速电路供电以减少成本。但在这种情况下，该调速电路的输出电压就只能从6V至12V连续可调了。
这套CPU风扇调速电路的优点很明显，既能在适当的时候降低CPU风扇的转速，以减少噪音；又能在必要的时候提高CPU风扇的转速，来增强散热能力。而且由于该调速电路能向CPU风扇提供12V以上的电压，这相当于给CPU风扇超频，达到更好的散热效果。看到这里，也许有些朋友会问：向CPU风扇提供高于12V的电压是否会影响CPU风扇的寿命？答案是肯定的，不过想一想价格在上千元的CPU你都照超不误，区区几十上百元的风扇又能算得了什么？而且笔者相信大多数的朋友也不会让CPU风扇长时间工作在超频状态的。总之，这套CPU风扇调速电路性能稳定、成本低廉，既能满足超频爱好者的需要，又能给普通的电脑使用者带来方便，真是优点多多啊。有兴趣的朋友不妨动手DIY一个吧。
