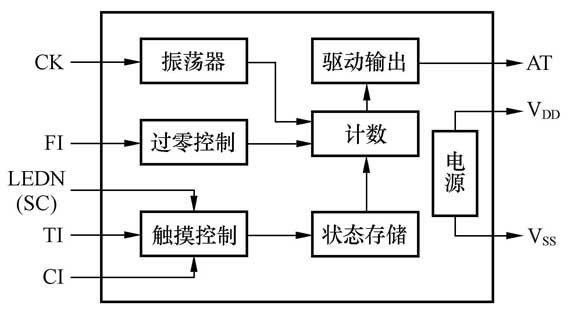

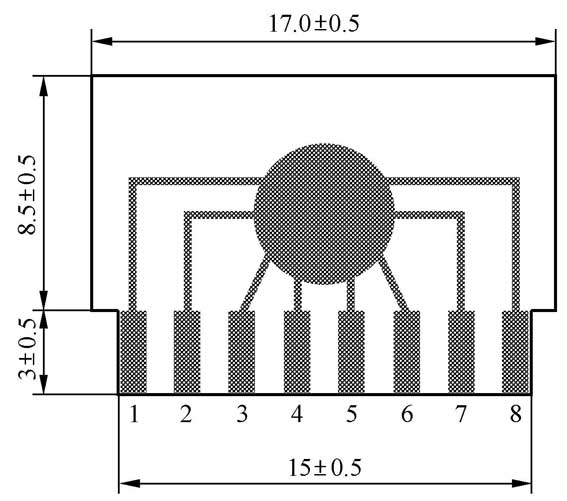

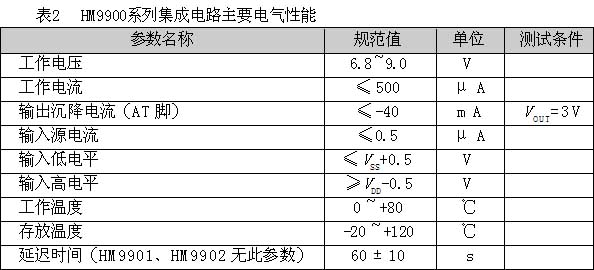

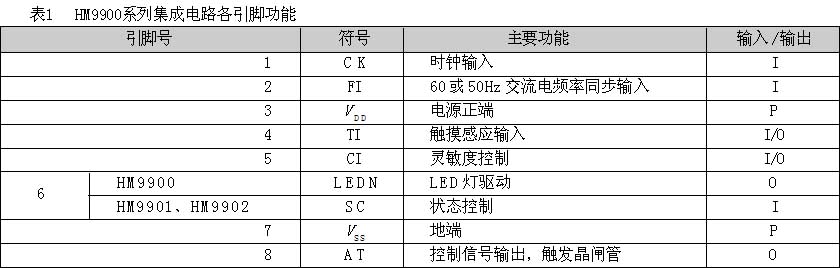

HM9900系列是无锡华方微电子有限公司（http：//www.hopefind.com/cn/）开发生产的触摸式系列灯光控制专用集成电路，该系列目前有HM9900触摸延迟、HM9901四挡触摸调光和HM9902两挡触摸开关三个品种，它们均采用8脚COB单面黑膏软封装，CMOS工艺制造，具有过零触发、高频辐射小、外围元件少、功耗低等特点，有较高的性价比，芯片的外形尺寸及引脚排列如图1所示。该系列芯片内均集成了振荡器、过零控制、触摸控制、计数器、状态存储及驱动输出等电路，其内部电路功能框图如图2所示。HM9900有一个发光管LED驱动输出端LEDN，HM9901与HM9902该端则为状态控制端SC。
一、HM9900触摸式延迟灯控集成电路
HM9900是用于楼梯走道延迟灯的专用芯片，其典型应用电路如图3所示。图中虚线右部为普通照明线路，左部为延迟灯控制开关。由图可见，它采用“二线制”接法，即开关对外仅两根引出线，因此用它可以直接取代普通机械开关而不必更改室内原有布线。
本电路电源采用电阻R6降压限流、二极管VD整流、稳压管VS稳压和电容C4滤波，输出8.2V直流电压供HM9900集成电路用电。平时发光管LED可发弱光，在夜间可起开关位置指示作用，以方便用户寻找开关。C1、C2需采用两只耐压1000V的电容器串联，以确保使用者的安全。M为触摸金属电极片，当人手每触碰M一次，HM9900的8脚即AT端可输出触发控制信号经C5加至晶闸管VTH的控制极，使VTH开通60s左右，照明灯EL就点亮发光，60s后，灯就自行熄灭。再次触摸，EL再次点亮。VTH应采用触发电流较小的双向晶闸管，如BT134、MAC94A4、MAC97A6型等。其他元器件无特殊要求，以采用小体积器件及阻容元件为佳。
二、HM9901四挡触摸调光灯控集成电路
HM9901是四挡触摸调光灯控集成电路，其典型应用电路如图4所示，该电路也采用“二线制”接法。因此用它可以轻易取代普通壁式机械开关。图中M为触摸电极片，当反复触摸M时，灯泡EL的亮度按：暗光→中光→最亮→灭灯→暗光→……循环变化，对应晶闸管VTH的导通角分别为19°、75°、115°和关四挡。
图中，电容C1、C2要求同前所述，其他元器件无特殊要求。HM9901除有COB黑膏软封装外，还有DIP-8标准塑料硬封装，型号为HM9901N。
三、HM9902两挡触摸式灯开关集成电路
HM9902是两挡触摸式灯开关集成电路，典型应用电路如图5所示，反复触摸M，灯泡EL将分别按：亮→灭→亮→灭→……循环变化，以实现触摸式开关动作。本电路也采用“二线制”接法。所以可直接取代普通壁式机械开关。
本电路器件要求与前面两个电路相同，HM9902除有COB黑膏软封装外，还有DIP-8标准塑料硬封装，型号为HM9902N。当采用HM9902N时，芯片控制端SC（6脚）必须与电源正端VDD端（3脚）相连，不得悬空。
