代换咨询热线
本期问题由汤志成同志解答

🏠 首页 《无线电》杂志 2005年 🔗 第12期 🔗 第26页 分类:家电与维修 🔗

浙江 成文:
在维修一台进口功放时,发现其中有一只型号为TIF122的功放管损坏,无法找到该管的任何资料,能否用手边已有的TIP122来直接代换?

有关资料表明,TIF122是NPN型三极管,其BV\(_{CEO}\)=100V、I\(_{CM}\)=8A、P\(_{CM}\)=65W,它和很容易得到的TIP122性能完全相同,所以可以用TIP122来代换TIF122。


江苏 陈明扬:
一台长虹C2588A彩电遭雷击后,电源中的S1854烧坏,这是什么样的元件?请告知其各引脚功能、正常时的在路实测电压值和可以代换的型号。

S1854是三端稳压器,面对有字符的一面,从左到右依次为1脚:115V左右的电压取样输入、2脚:10~38V稳压电压输出、3脚:地。它可以用SE115直接代换。


上海 罗帆:
一台东芝彩电的电源部分有一只型号为C3205的三极管损坏,请告知其主要参数和可以代用的管子型号。

C3205即2SC3205,其BV\(_{CEO}\)=30V、I\(_{CM}\)〗=2A、P\(_{CM}\)〗=1W,此管可以用极易得到的C2233、C2500或者C2655等直接代换。


广东 王松青:
一台进口功放中的功放管BD680X损坏,请问这是什么样的三极管?能否用常用的功放管来代用?

BD680X是PNP型达林顿管,其BV\(_{CEO}\)=80V、I\(_{CM}\)〗=6A、P\(_{CM}\)〗=40W,它可以直接代用的达林顿管有BD262和BD682等。


广东 李帮:
我的电脑主机内电源盒中有一个开关管烧坏了,看不清其型号是W20245还是W2D245,请帮忙查找其主要参数和代用品,谢谢!

有关资料表明该管子的型号应该是W20245,但是它的资料无法找到。不过,ATX电源中的半桥主变换电路的开关管对管通常都是采用MJE13007(400V/8A/75W),辅助电源开关管为2SC3866(800V/3A/40W),这些管子都容易买到。


河北 管椿:
一台TCL制造的17英寸纯平彩显MF786中的场效应管IRF644A烧毁,既买不到此管,也查不到其主要参数,不知能否用其他型号的管子来代替使用?

IRF644A是N沟道场效应管,其漏极和源极极限耐压V\(_{DSS}\)=250V、漏极极限电流I\(_{DM}\)=14A、漏极最大耗散功率P\(_{DM}\)=125W,它可以用极易买到的2SK1342或者MTH8N60等直接代换。


四川 李松:
一台UPS中的型号为IRF3205的场效应管损坏,请介绍该管的主要参数,有没有可以直接代用的场效应管?

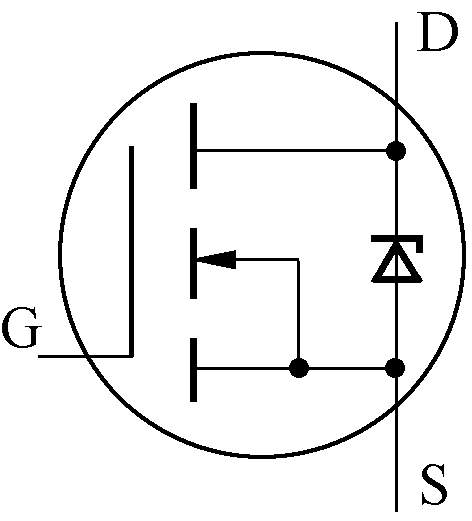

IRF3205是N沟道场效应管,在UPS中作逆变管用,其漏极和源极极限耐压V\(_{DSS}\)=55V、持续漏极电流I\(_{D}\)=110A、漏极最大耗散功率P\(_{DM}\)=200W,该管可以用易得的IRF1010E等直接代换。

图1
图1 🔍原图 (472×521)

四川 伍卫:
维修一台25英寸长虹彩电,发现其开关电源部分型号为FN651的电源调整管损坏。由于无法找到其任何资料,请贵刊介绍代用管型号。

FN651是NPN型大功率管,其内部没有阻尼二极管,我在维修中用极易得到的、彩电常用的大功率管2SD1403和BU508A来代换FN651均获得成功,使用了几年都一直很正常。


江苏 李平:
维修一台韩国大宇汽车音响,查得其中的前置放大电路KIA8125S损坏,请告知其各引脚功能,能否找到其他型号的集成电路来代换使用?

KIA8125S的1脚:右声道输入、2脚:负反馈、3脚:右声道输出、4脚:电源V\(_{CC}\)、5脚:地、6脚:左声道输出、7脚:负反馈、8脚:左声道输入。KIA8125S可以用收录机常用的前置放大电路LA3161直接代换。


上海 陈东南:
我家的旧式收录机中的集成电路TDA7273损坏,请告知该电路的各引脚功能,有没有可以代用的集成电路?

TDA7273的1脚:前置地、2脚:前置输入A、3脚:前置负反馈A、4脚:前置输出A、5脚:功放输入A、6脚:稳压、7脚:功放输出A、8脚:功放地、9脚:电源V\(_{CC}\)〗、10脚:功放输出B、11脚:音量控制、12脚:功放输入B、13脚:前置输出B、14脚:前置负反馈B、15脚:前置输入B、16脚:基准电压。TDA7273可以用易得的TA8119直接代换。
