松下MX8C机芯场扫描电路及枕形校正电路同其它彩电相比，具有较大的区别，它用AN5441S来形成场频锯齿波及场频抛物波，用LA78045来完成场输出任务，用NJM4565L与场效应管配合来完成枕形校正任务。整个电路比较复杂。
1. AN5441S介绍

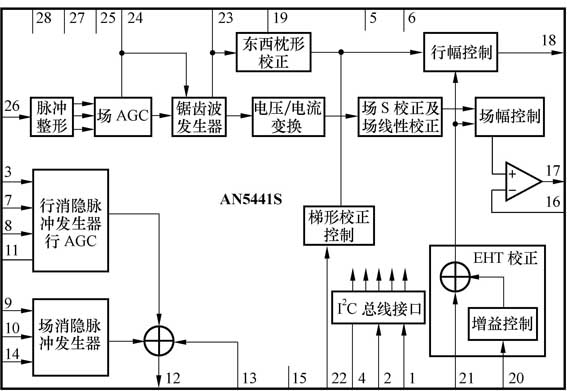

AN5441S是松下公司研制的场扫描集成块，其内部结构如图1所示。它内含场频锯齿波与场频抛物波产生电路、场消隐脉冲与行消隐脉冲形成电路、I2C总线接口三大部分，具有如下一些特点：
（1）能输出线性良好的场频锯齿波电压。
（2）能输出用于枕形校正的场频抛物波电压，且抛物波电压上带有梯形失真校正分量。
（3）具有EHT校正功能，能自动稳定行、场幅度，使光栅幅度不随图像亮度的变化而变化。
（4）能输出行、场消隐脉冲，消隐脉冲的电平可根据需要进行设定。
（5）采用I2C总线控制方式，通过I2C总线可对行幅、场幅、场线性、枕形校正度等项目进行调整，外部无需设置任何可调电阻。
AN5441S的引脚功能及电压值如表1所示。
2. 电路分析
松下MX8C机芯场扫描及枕形校正电路如图2所示。
（1） 场锯齿波及场抛物波产生电路
由小信号处理器TB1237N送来的场频矩形脉冲从AN5441S的26脚输入，经内部脉冲整形、场AGC控制及锯齿波形成电路处理后，在23脚上产生场频锯齿波电压。锯齿波电压再经内部电压/电流变换、场S校正、场线性校正、场幅控制及放大后，从17脚输出。23脚上的锯齿波电压还经内部枕形校正电路处理后，获得场频抛物波电压，从18脚输出。24脚外接场AGC滤波电容（C409），通过内部电路对场矩形脉冲幅度进行检测后，在C409上形成直流控制电压，以稳定锯齿波幅度。C409的容量大小直接影响到场AGC的响应速度，该电容一般取0.33μF～1μF。23脚外接场锯齿波形成电容（C408），该电容的容量大小，对场线性和场幅有较大的影响，一般取值为0.18μF～0.22μF。19脚外接分压电路，该脚电压决定角位校正度。22脚电压用于梯形校正控制，由于22脚外部接有分压电路，22脚电压不可调，故梯形校正度调节是由I2C总线来完成的。20脚和21脚用于EHT校正，20脚加有EHT交流校正电压，21脚加有EHT直流校正电压。20脚的电压取自行输出变压器的ABL端子，当图像亮度变化而引起光栅伸缩时，ABL电压也必然变化，从而引起20脚电压也变化，经内部电路处理后，及时调节行、场幅度，使光栅幅度维持稳定。21脚电压是通过对高压进行取样后形成的，当高压发生变化而引起光栅伸缩时，21脚电压会跟着变化，经内部电路处理后，及时调节行、场幅度，使光栅幅度保持稳定。
AN5441S内部含有行、场消隐脉冲形成电路，只要分别向3脚和14脚输入行逆程脉冲和场锯齿波脉冲，就能从12脚输出复合消隐脉冲。其中，场消隐脉冲的高电平由9脚电压决定，低电平由10脚电压决定；行消隐脉冲的高电平由7脚电压决定，低电平由8脚电压决定。在本机中，因未使用3脚，只有14脚输入了场锯齿波，故12脚输出的也只是场消隐脉冲而已。13脚用于消隐脉冲通/断控制，当13脚为低电平时，12脚才有消隐脉冲输出，若13脚为高电平，12脚就会停止输出。
AN5441S内部设有I2C总线接口，CPU经I2C总线向AN5441S传送控制指令，以控制场幅、场线性、枕形校正度、行幅等。I2C总线接口由4脚进行供电，供电电压为5V。其他电路由15脚和25脚进行供电，供电电压为12V。
（2） 场输出电路
场输出电路由LA78045及周边元件构成，LA78045是日本三洋公司推出的场输出集成块，专用于大屏幕彩电中。它内含场功率放大器、升压电路及多种保护电路。该集成块采用7脚封装，各脚功能及电压值如2表所示。
AN5441S送来的场锯齿波电压从LA78045的1脚输入，经内部功率放大器放大后，从5脚输出，送入场偏转线圈。锯齿波流过场偏转线圈的路径为：5脚→场偏转线圈→C455→R452//R458→地。显然，C455为锯齿波耦合电容，该电容的容量选得比较大（2200μF/35V）。R453、R459、C451、R454等元件构成负反馈电路，它将C455上端的交、直流电压反馈至1脚，以补偿场线性和稳定工作点。当锯齿波电流流过R452//R458时，会在其上产生锯齿波电压，该电压一方面经R451反馈至1脚，以补偿场线性，另一方面送至AN5441S的14脚，用来产生场消隐脉冲。
D455、C454与3脚内部的电路构成自举升压电路。在场正程期间，+28V电源电压经D455和3脚内部电路对C454充电，使C454上充得近28V的电压（极性为下正上负）。在场逆程时，+28V电源电压从2脚输入，再从3脚输出，然后与C454上的电压叠加，施加于6脚，使6脚电压提升至56V左右，这样能提高场扫描电路的工作效率。
Q465及周边元件构成场中心位置校正电路。在50Hz场频状态下，遥控系统送来高电平，Q465截止，不影响电路的工作状态；在60Hz场频状态下，遥控系统送来低电平，Q465导通，向场偏转电路提供一个附加直流电流，使60Hz时的场中心位置得到校正。
（3） 枕形校正电路
枕形校正电路由运算放大器IC701（NJM4565L）和场效应管Q701构成，NJM4565L的引脚功能及电压值如表2所示。下凹的场频抛物波由AN5441S的18脚送来，从NJM4565L的3脚输入，经运放器1放大后，从1脚输出，送至6脚。再经运放器2放大后，从7脚输出，送至Q701。经Q701放大后，在C702上建立起近20VP-P的下凹抛物波，经L703送至行输出电路，调制行扫描电流，克服东西方向上的枕形失真现象。
由行输出电路送来的行逆程脉冲经Q702倒相后，再经R715、C714积分滤波，得到直流电压送入5脚，以控制行幅，使行幅稳定。例如：当行逆程脉冲幅度上升而引起行幅变窄时，C714上的直流电压会升高（即IC701的5脚直流电压会升高），从而使7脚输出的直流电压也升高，Q701输出的直流电压下降，行幅增宽。这样便自动稳定了行幅。
3. 故障检修
（1） 检修要点
AN5441S的26脚为场频脉冲输入端子，正常时，该脚应有4VP-P左右的场频矩形脉冲输入，且直流电压为5V左右。若该脚无场频矩形脉冲输入，则其直流电压会下降。因此可通过测量26脚直流电压来判断有无场频矩形脉冲送入26脚。当然，若用示波器观测26脚波形，则更加直观、准确。
AN5441S的23脚为锯齿波形成端子，正常时，该脚应有2.5VP-P左右的场频锯齿波。当23脚内部电路不良时，23脚的锯齿波也就随之消失，且该脚的直流电压也会发生变化。另外，当23脚外部电容不良时，会出现场线性变差、场幅增大（或减小）的现象，但此时23脚的直流电压变化不大。
AN5441S的17脚和18脚分别为场锯齿波和场频抛物波输出端子，用示波器观测这两脚波形时，应分别有2.7VP-P场频锯齿波和1.8VP-P下凹抛物波存在，否则，说明内部电路有故障。
LA78045的5脚是场输出端，该脚直流电压约为供电电压（28V）的一半左右，若远离此值，说明场输出电路一定有问题，可能是内部电路损坏，也可能是5脚或3脚外部电路有问题。特别是当3脚外部C454、D455等元件质量下降时，会引起5脚电压偏离正常值，且LA78045发热严重，久而久之，有炸块的危险。另外，LA78045与LA7845之间不能直接代换，应引起注意。当LA78045损坏，而又无法购到时，可用易购的TDA8172直接代换，但可能需要调整一下场幅和场线性等项目。
NJM4565L是一块运算放大器，该集成块损坏后，可以用BA15218N、XRA15218N及TVSM5218L直接代换。
（2） 检修实例
例1： 开机后，出现水平亮线现象，伴音正常。
先查IC451（LA78045）2脚和6脚供电电压，均正常。测5脚电压也正常，接着测1脚电压，也基本正常。观测1脚波形，无锯齿波输入，怀疑故障是由IC401（AN5441S）引起。测IC401的+5V和+12V供电，均正常。测26脚电压也正常，观测26脚波形，也正常。进而观测17脚和23脚波形，发现23脚有场锯齿波，但17脚无场锯齿波，说明AN5441S内部电路很可能损坏，更换AN5441S后，故障排除。
例2：开机后，出现水平亮线现象，伴音正常。
先测IC451（LA78045）2脚、6脚和5脚电压，发现2脚和6脚电压均为28V左右，但5脚电压接近0V。仔细观察IC451，发现其表面已裂开，说明IC451曾遭受大电流的冲击而损坏。在此情况下，不必急于更换IC451，而先对其3脚、6脚和5脚外部元件进行检查。检查中发现C454顶部略微隆起，怀疑该电容有问题，另外还发现D463击穿。将C454和D463一并更换，再装上一块新的LA78045。开机后，图像正常，说明故障排除。
注意，D463的型号为MA4309，其稳压值（典型值）为30.9V，型号的后3位数代表其稳压值。
例3： 光栅场幅变窄，且伴随线性不良的现象。
这种故障常发生在场线性补偿电路、升压电路、锯齿波耦合电路及锯齿波形成电路。先查场输出电路，发现IC451的5脚电压严重下降，且IC451烫手，赶快关机。检查场输出路径中的锯齿波耦合电容C455，似乎无问题，但还是将其更换，开机后，故障依旧。再对3脚外部的升压电路（C454、D455）进行检查，结果发现C454漏电。更换后，故障排除。
例4： 光栅行幅变窄，左、右两边各有一大块弧形暗区。
从现象上分析，故障出在枕形校正电路，由于屏幕左、右两边各有一大块弧形暗区，故怀疑是枕形校正电路完全失去作用所致。先查IC701（NJM4565）各脚电压，2脚电压偏低。再查Q701各极电压，发现漏极电压极低（正常应为24V左右）。对漏极上所连的元件进行检查，发现R706断开，更换后，故障排除。
R706断路后，枕形校正电路与行输出电路之间就失去了联系，从而使行扫描电流不受场频抛物波的调制，导致行幅减小，且出现枕形失真现象。
文/王忠诚
