八木天线的结构看起来似乎并不复杂，但是实际制作起来却不容易，尤其是要想真正获得良好的收发效果，就需要耐着性子下一番苦功夫。为提高成功率，避免过多的无用功，我们自行制作时，最好按照天线工作的中心频率，去搜寻相关的工程理论书籍或其他参考资料上提供的现成尺寸，认真参照模仿，才能事半功倍。笔者给大家介绍一款小巧实用的八木天线设计软件——YAGI，在它的帮助下，你能轻松设计出任意频率的高增益八木天线。

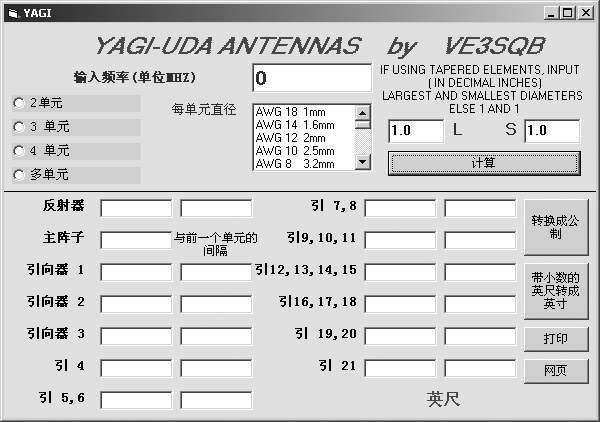

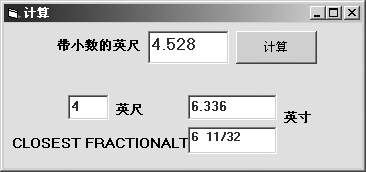

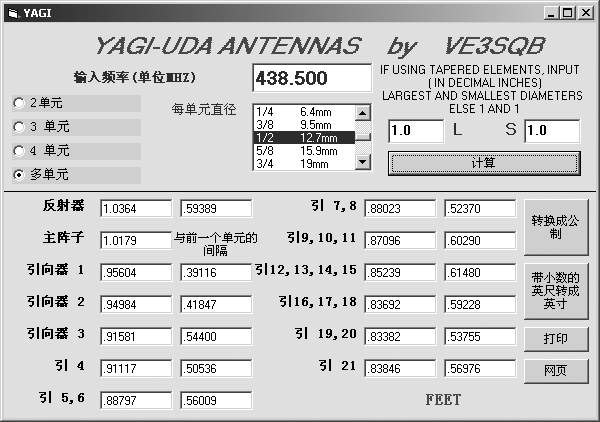

首先登录http：//www.ve3sqb.com/网站，点击黄颜色的“YAGI”图标下载软件，不过直接从该网站下载的软件为纯英文界面，读者可以从本刊网站本文的链接中下载已经部分汉化的YAGI软件。该软件大小仅有60K，为绿色免安装型，双击文件即可进入软件开始界面，如图1所示。接着在最上边的空格处输入欲制作的八木天线的中心频率（以MHz为单位，需要注意的是，考虑到八木天线的各项电气指标在频带低端比较稳定，而在高端变化较快，通常设计时输入的频率要稍高于实际工作中心频率），随后结合自己手头的材料选定单元数目及振子直径，最后点击“计算”按钮，就能迅速得到反射器、主振子和各引向器的长短尺寸以及相互位置间距等数据，如图2所示。不过这时数据的单位都是英尺，对此我们可能感觉不太习惯，估计软件作者也考虑到了这一点，因而同时提供了单位转换功能，单击“转换成公制”按钮，得出的所有结果就会自动转换成以厘米为单位的数据。另外由于1英尺=12英寸=30.48cm，不是人们常用的十进制关系，该软件还提供了把带小数的英尺换算为英寸的功能，如图3所示，以满足某些人的特殊需要。由于一般情况下选用的振子制作材料粗细均匀，“计算”按钮上方的L与S取值可不必理会。当然，如果确实需要，你还可以点击“打印”按钮将设计计算结果打印出来，方便随时随地参考使用。
借助于这一现成的设计软件，再加上后期耐心细致的试验调整，相信你很快就能拥有一副属于自己的优秀的八木天线！
文/刘峰 周炳峻 王新良
