规划印制电路板的形状和尺寸是制作印制电路板的第一步，既基础又重要。很多人都在用Protel 99 SE软件设计电子产品电路的印制电路板，为使刚刚开始使用Protel 99 SE进行电路板设计的读者能够熟练地规划所设计的印制电路板，本文介绍规划印制板的方法、技巧以及一些注意事项。

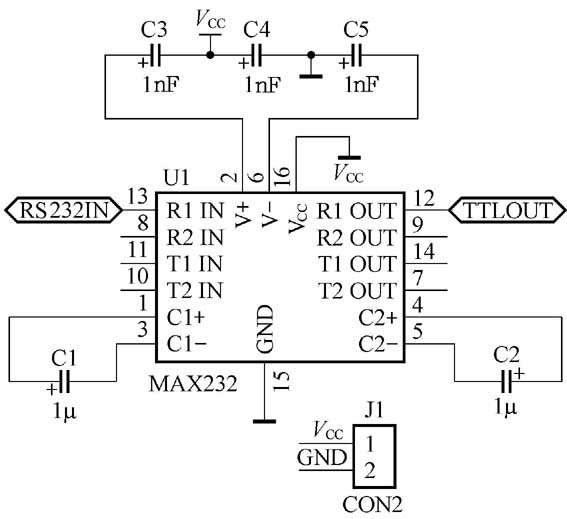

笔者以一个简单的实例加以介绍。图1是一个电平转换电路。
根据此电路的规模，我们在设计其印制电路板时，可采用矩形单面板，尺寸可取为2000mil×1500mil（相当于一块尺寸大约为5cm×4cm的板子，mil为英制单位，1mil=0.001英寸）。
方法一：采用Protel 99 SE的电路板向导规划印制板
对于稍微熟悉英语的人而言，使用这种方法是比较快的。在我们的Protel 99 SE电路设计数据库中Documents文件夹下的空白区域，单击鼠标右键，在弹出的快捷菜单中选择“New...”。

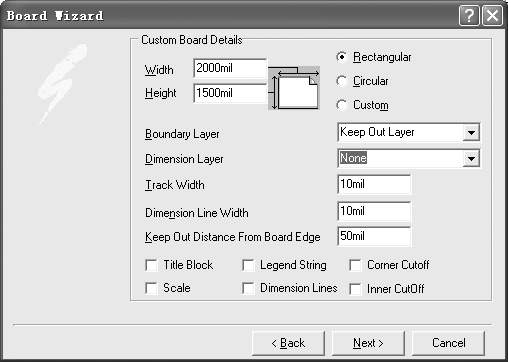

打开New Document对话框，选择标签“Wizard（向导）”后，单击选择此标签下的“Printed Circuit Board Wizard（印制电路板向导）”图标，点击“OK”按钮，进入“Board Wizard（印制板向导）”对话框，就可以规划我们的电路板了。在向导对话框中，我们选择“Custom Made Board（自定义电路板）”。在随后出现的对话框里，根据上述制版的要求，按照图2设置就可以设计出所需的电路板。

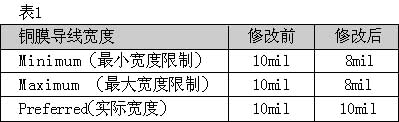

需要注意的是，我们发现，使用向导来规划设计电路板时，如果采用某些默认值，将造成DRC（设计规则检查）冲突。此处指的是向导对话框中的“Minimum Track Size（最小铜膜导线宽度）”一项，其默认值为8mil。当采用此值时，会将下面所列的PCB编辑器的设计规则默认值进行修改，见表1。可执行“Design/Rule...”菜单命令，打开“Design Rules”对话框，在“Routing（布线）”标签下，查看“Width Constraint（宽度限制）”一项。
因而在印制板布线完成后，运行DRC检查时将提示电路板上存在铜膜导线宽度限制规则上的冲突（Rule Violation）。
这种冲突是由于软件的PCB编辑器的铜膜导线宽度同时具有两个不同的默认值造成的，属于软件本身的问题。当然这种冲突未必就是错误，但需对此有个正确的认识，以免使制版工作踌躇不前。还有，方法一在设置向导对话框的过程中，必须先行通过选择而确立一些制版规则，例如对话框提示 ：“Do you Put Components on both sides of the Board？（你打算将元件安装于印制板的两面吗？）”设计者根据需要可以选择“Yes”或者“No”。这点也和下面介绍的方法二不同，需要引起注意。
方法二： 利用在禁止布线层绘制铜膜导线的方法进行规划
一般教科书给出的方法是：在PCB编辑界面下，点击下面的“Keepout”标签，切换到禁止布线层；接着执行菜单命令“Place/Keepout/Track”，此时鼠标指针处于绘制铜膜导线状态，然后开始绘制印制板的电气边界。观察界面左下角状态栏的鼠标坐标位置显示。首先移动鼠标指针到坐标（0mil，0mil），单击确定此位置 ；然后移动鼠标指针到坐标（2000mil，0mil），单击确定此位置；移动鼠标指针到坐标（2000mil，1500mil），双击确定位置；移动鼠标指针到坐标（0mil，1500mil），双击；最后再移动鼠标指针返回到坐标（0mil，0mil），双击确定位置。这样一个矩形电路板的边界就绘制完成了。
以上方法使人感觉比较困难且比较费时之处是鼠标指针的定位问题。除非已非常熟练，否则在实际绘制时一般难以很快将鼠标准确定位到所需的位置。例如上面绘制电路板时第二点坐标（2000mil，0mil）的定位，在Document Options对话框（执行Design/Options命令打开）中的Visible Grid 2（可视网格2）项使用默认值为20mil， Grids（网格）下的两个设置项SnapX和SnapY都使用默认设置为10mil的情况下，移动鼠标时，指针经常处于（1980mil，0mil）或（2020mil，0mil）附近的坐标位置，当编辑界面的栅格较小时，不大容易将鼠标指针恰好定位在（2000mil，0mil）。矩形电路板四个顶点的定位都是如此。当然，此时如使用放大栅格命令“View/Zoom In”将界面栅格充分放大后，定位就比较容易了。
技巧：
其实在此还有个更好的方法，即用快捷键组合：J+K。该组合键专门用于绘制导线时对鼠标进行精确的定位。执行菜单命令“Place/Keepout/Track”后，这时鼠标指针处于绘制铜膜导线状态，此时同时按下J、K两键，PCB编辑器界面上将立刻弹出用于鼠标定位的对话框“Jump To Location（跳转到位置）”，见图3。只需在其中填写一下需要定位的电路板顶点的横、纵坐标值，然后点击OK，就将该顶点的位置按照所填数值在PCB编辑界面上精确地确定下来了。依此法可迅速完成印制电路板电气边界各顶点的精确定位，非常快捷方便！
除了简单的矩形电路板，我们还可以使用Protel 99 SE规划形状复杂的电路板。读者在掌握了本文所介绍的方法和技巧后，可大大加快使用Protel 99 SE绘制印制电路板的进程。
文/闫哲峰 刘凤云
