Proteus是一款集单片机模拟仿真和SPICE分析于一身的软件，功能非常强大，本刊前几期介绍了这个软件的基本功能和基本应用。本文再介绍有关Proteus器件库的知识以及器件库管理方面的一些操作。
一、器件库的类型
器件库的元器件分为两大类型，一种是可以模拟仿真的，另一种是不能模拟仿真、只能用来做原理图和印板图的。可以模拟仿真的又分四种，即Primitive Model（简单的模拟类型）、Schematic Model （示意性的模拟类型）、VSM（Virtual System Modelling）Model（虚拟模拟类型）、SPICE Model （SPICE分析类型）。像电容、电阻等模拟器件以及各种触发器等数字器件是 Primitive Model；类似集成74HC595器件是几种数字电路结合的是Schematic Model ；像单片机是 VSM Model类型，它模拟的时候是需要DLL文件的；SPICE Model顾名思义是可以进行SPICE分析的，具有SPICEMODE属性。
二、器件库的添加
器件是可以自己设计的，笔者也在进行这方面的尝试，但是DLL文件的设计还有很大难度，网上有不少Proteus爱好者已经做了不少，在http：//www.callbus.ru/网站上就有很多版主自己设计的器件，这是个俄罗斯的个人网站。另外笔者在www.EDAboard.com的论坛上也找到了几个爱好者做的器件，读者可到本刊网站www.radio.com.cn上下载笔者收集的这些器件。下载后的器件是不能直接应用的，要简单设置一下。
具体的设置方法如下：
在ISIS软件界面下，点击菜单栏System下的Set Paths…选项，出现如图1所示的对话框。在上面的一栏是设置库文件的情形，它的下面就是设置模拟Model DLL的情形。点击右侧的“+”号，在出现的对话框中找到我们下载放置库文件的路径，选中，确定，这样就把库文件路径设置好了；要想去掉刚才设置的路径，选中这个路径，使它变为反色，然后点击右侧的“-”号即可。不过笔者喜欢直接把库文件和DLL文件复制到相应的安装目录里，这样就可以不用设置相应的路径了。添加和删除Model DLL的操作同添加库文件类似。
三、建立自己的特色库

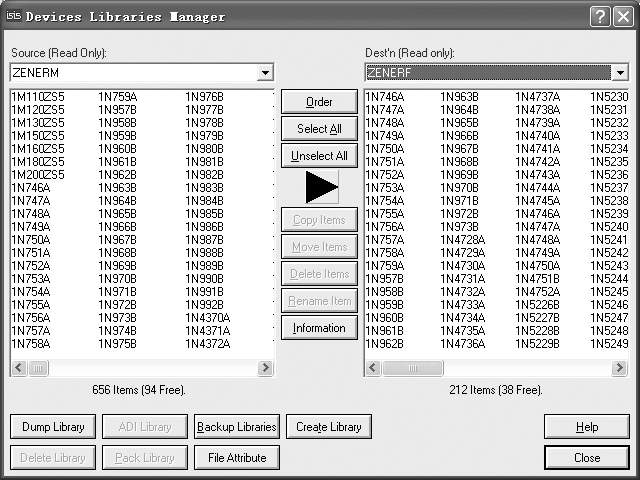

我们在进行电路图设计时会发现需要的器件可能不在一个地方，需要一个一个地去查找，很麻烦。实际上我们可以建立自己的库，把自己常用的元器件（如电阻、电容、二极管等）放到一起，这样添加元器件的时候就方便多了。点击对象选择栏的按钮或者点击菜单栏Library下的Library Manager选项，此时会出现图2所示的对话框。它有左右两个库，一侧是源库文件，另一侧是可以设计的库。点击左下方的创造库按钮，出现新的对话框，让我们设置保存的库的路径和名字。设置好后会出现新的对话框，如图3所示，这是提示我们设置的这个库的容量是多少，默认的是100个，足够用了。确定后，新的库就建好了，不过库里还没有什么元件呢！

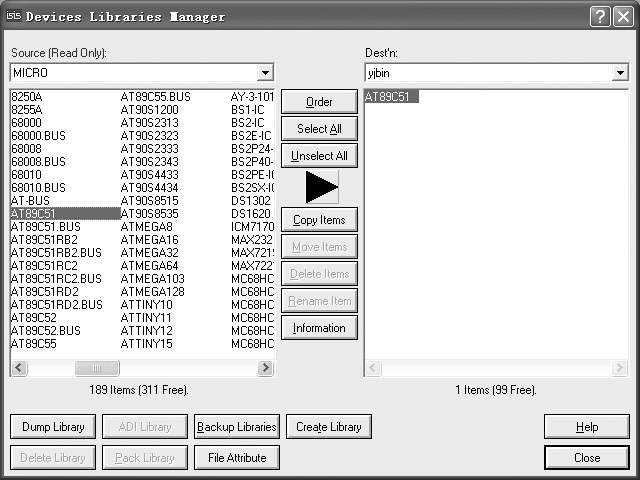

笔者以添加单片机AT89C51为例，介绍一下如何把器件加到新建的库里。点击源库的下拉箭头找到单片机AT89C51的库MICRO，在库中找到单片机AT89C51，点击中间的复制按钮，出现提示对话框，点击“yes”，这时AT89C51就添加到自己的库里了。当然你也可以选择移动按钮，不过这个操作后，原来的库文件中就没有该项了，建议不要这样做。操作情形如图4所示。在这个对话框的左下侧还有几个按钮，如删除按钮、备份按钮等，你可以试着自己操作一下。可能因为笔者使用的是试用版，有的按钮不能用，点击时会出现失败的提示。
另外，当我们添加到器件选择管理器的元器件有多余的时候，可以通过EDIT菜单下的Tudy选项来删除。点击，出现确认对话框，点击“OK”即可把所有在原理图编辑区没有用上的元件全部删除。
文/殷建彬 朱前华
