新器件

A1421LK、A1422LK和A1423LK 是Allegro MicroSystems公司（Allegro 微系统公司）生产的的3款AC耦合霍尔效应齿轮传感器。

A1421LK、A1422LK和A1423LK内部包含稳压器、两个霍尔效应敏感元件、温度补偿电路、低电平放大器、带通滤波器、施密特触发器和一个要求上拉电阻的输出驱动器。工作电压范围4～26.5V。输出级可在传感器的整个频响范围转换20mA电流，兼容双极型和MOS逻辑电路。

为满足各种应用需求，A1421LK、A1422LK和A1423LK可以提供不同的转换点。A1421LK提供一个零交叉；A1422LK包括精密的设置和均衡转换点；A1423LK有很强的抗震能力，设置转换点较宽。

这三款带单片IC开关的齿轮传感器和两个集成的霍尔变频器能感知磁场的变化，并通过片上电子器件进行差分放大。三款器件所带的单片IC开关用于响应由移动的环形磁体或后面带磁体的铁器所产生的差分磁场的变化。差分感应提供抗径向振动，这种径向振动因抗共模信号变化而发生在设备工作空气间隙。

A1421LK、A1422LK和A1423LK具有封装尺寸小、集成滤波电容和可靠性高的特点，适合于如传输和引擎管理的速度、位置和定时应用，也适于工业应用。

A1421LK、A1422LK和A1423LK 的详细资料见http：//www.allegromicro.com/datafile/1421.pdf。

NCP2820是安森美半导体（ON Semiconductor）公司推出的高性价比、无滤波器的D类音频放大器。

NCP2820能通过5 V电源为一个4Ω桥式连接负载（BTL）提供2.65W的连续平均功率，而总谐波失真加噪声（THD+N）小于1％。NCP2820的输入电压范围为2.5～5.5V，效率高达90％，关断电流极小（仅为0.42μA），大大降低了结温，从而减少了小巧便携式器件中的功耗。

NCP2820采用脉冲宽度调制（PWM）技术处理模拟输入信号，同时将输出噪声和THD保持为低状态。“咔嗒声与噼啪声”消除电路确保在启动或关断时不会产生很大的噪声。因此，该器件可以在长期空闲时间处于关断模式，以降低功耗。

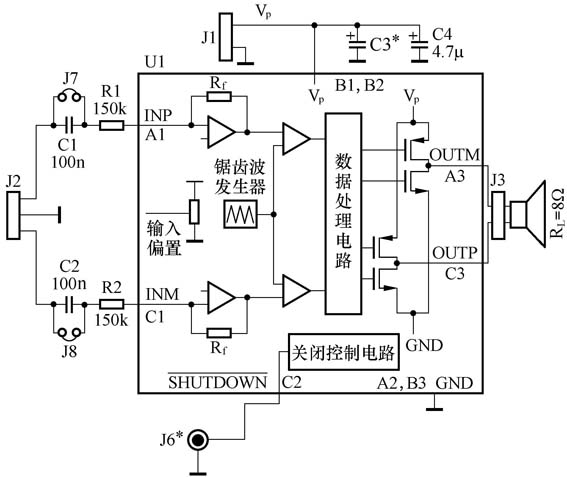

NCP2820采用1.45mm×1.45mm的9引脚倒装CSP封装，是专为便携式应用而设计，包括手机、数码相机、便携式媒体播放器、笔记本电脑、液晶显示器及其他手持设备等，可以显著增强最大的音频输出功率，并以高能效和低关断电流延长电池使用寿命。NCP2820的典型应用电路如图1所示。

NCP2820的详细资料见http：//www.onsemi.com/pub/Collateral/NCP2820-D.PDF。

ADA4004-4是美国模拟器件公司生产的低噪声的双极型精密四放大器，以适应多通道数据采集、分析仪表、自动测试设备以及其他±18V电源电压的工业和医用系统的严格要求。

ADA4004-4放大器采用ADI公司新的iPOLAR沟道隔离制造工艺生产，能使器件的功耗比同类器件减小50%，其芯片级封装尺寸减小到70%。因此，该放大器能保持优良的动态范围，而无需同类器件所必需的散热风扇或散热片，适合于在扩展工业温度范围内具有高电压精密性能的应用。

ADA4004-4的电压噪声极低，同时每个放大器仅消耗1.7mA电源电流。ADA4004-4尽管显著减小了芯片级封装尺寸，它的降低功耗特性能够使其在-40℃～125℃的扩展工业温度范围内工作，而不降低规定的技术指标。

ADA4004-4还具有低温度漂移和高开环增益，从而使其应用于诸如精密、低噪声医学设备这样的高电压系统时具有高精度。其他应用包括工业传感器、精密电源和视频单元中的控制环路，以及单向与双向通信和数据传输系统中的锁相环（PLL）滤波器和滤波单元。

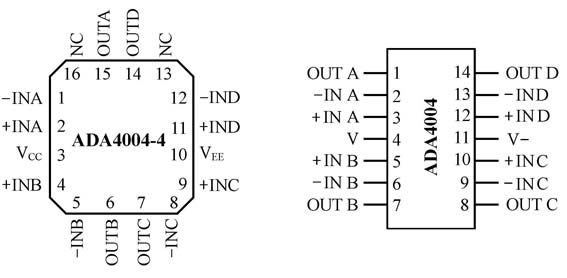

ADA4004-4采用4mm×4mm的16引脚LFCSP封装和14引脚窄体SOIC封装，不同封装的引脚排列如图2所示。ADA4004-4的详细资料见www.analog.com/UploadedFiles/ Data_Sheets/647258344ADA4004_4_pra.pdf。
