HY20F微电脑语言复读模块

1. 录制与存储磁带录音机播放磁带的最后20s语音内容，实现先录入先播放，无间断的循环放音模式。

2. 语音跟读时，自动保留母语内容，以便于与播放磁带上的声音多次对比，提高口语练习效果。

3. HY20F模块可以做为全电子留言机使用，需要留言时录入简短语句，亦可用作学习外语的口语练习器。

4. 采用两键操作，有LED指示灯显示，使用十分方便。

5. 所录入语音信息可永久性保存，即使长时间断电也不会丢失。

6. 微功耗器件，静态电流约为5μA。

7. 单6V 电池供电，亦可外接整流电源。

HY20F微电脑语言复读模块由ISD1420语音录放IC和AT89C2051单片机组成，语音存储空间为20s，模块的外形尺寸为51mm×36 mm，外部只需接磁带录音机或少量元器件即可工作。为了形象地说明复读电路模块的工作原理，我们将20s存储空间平均划分为20等份，每一份代表1s存储空间。当磁带卡式录放机放音时，HY20F复读模块对磁带播放内容进行录音，由1s录至20s，录完20s后，又毫无间断地从1s开始连续录音。如果磁带放音时间为30s，复读电路模块录下的内容始终为最后20s。这样就完整地保留了磁带放音的最后20s（11～30s）的内容，放音时从11s开始，可不间断地放音至30s，并循环放音，直到学习者不想再听为止，20～21s之间毫无间断。

老式复读机的缺点在于放音时存在明显语音间断点，即从21s开始，放音至30s，然后从11s放音至20s，再从21s放音到30s，如此循环，20s与21s之间有明显的间断。在录音不足20s，如录下5s时，放音只循环播放出1～5s的内容，而老式复读机则播放出全部的20s内容。

在录音时间不足10s时，可将录好的磁带内容作为母语保留，再次跟读时自动录在母语后面，以便多次跟读比较，这是本机特有的母语自动保留功能。

HY20F有以下两种用途：

1. 模块独立使用

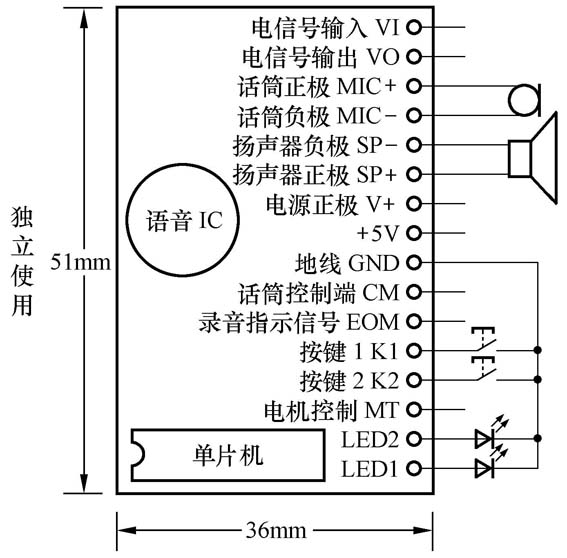

图1是复读模块单独使用接线图。MIC+、MIC-端分别接驻极体话筒的“+”、“-”极两端；SP+、SP-端接8Ω、1/4W扬声器；V+端接+6V电源端；GND端接电源地端；K1端接录音按键；K2端接放音按键；录音/放音按键接低电平有效。LED1、LED2端分别接工作状态LED指示灯。

2.接录音机使用

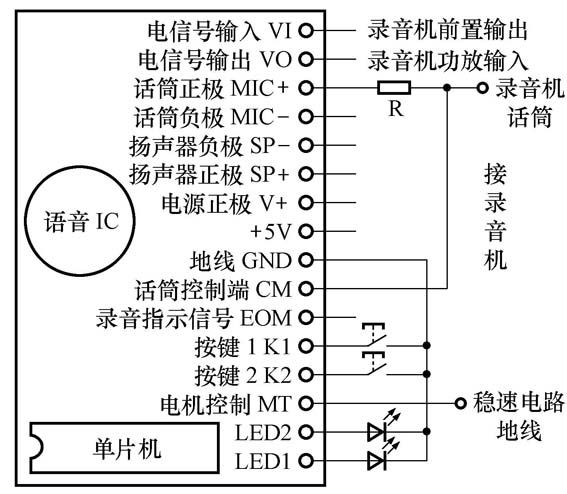

图2是与磁带录音机连接使用接线图。各引出端功能及接法如下：VI接磁带录音机前置放大器输出端；VO接磁带录音机前置放大器输入端；MIC+、MIC-、SP+、SP-、+5V端分别接磁带录音机的话筒、扬声器及+5V电源端；MT端接磁带录音机马达稳速电路地端。

接通电源，录音机正常工作，电脑处于待命状态。

1.留言录音及口语练习操作

待命状态时按K2键，录音机停止放音，LED1、2亮，电脑进入留言及口语模式。

① 按K1键，电脑开始对话筒录音，LED1闪动、LED2亮；再按K1键停止录音。

② 按K2键，电脑开始放音，LED2闪动、LED1亮；再按K2键停止放音。

2.复读及跟读操作

待命状态时按K1键，电脑进入复读/跟读模式，LED1亮，录音机正常放音。

① 复读操作：放音时按K1键，录音机停止放音，开始复读，LED1闪动。再按K1键，复读停止，录音机继续放音，LED1亮。复读时按K2键，复读暂停，LED1、2同时闪动，再按K2键，复读继续。

② 跟读操作：放音时按K2键，录音机停止放音并开始跟读（电脑对话筒录音），LED2闪动。跟读时按K1键，停止跟读并开始复读，将磁带和跟读的声音放出，LED1闪动。再按K1键，复读停止，录音机继续放音，LED1亮。复读时按K2键，复读暂停，LED1、2同时闪动，再按K2键，复读继续。

③ 母语保留的跟读操作： 放音时按K2键，录音机停止放音并开始跟读，LED2亮。跟读时按K2键（不同于正常跟读时按K1键），停止跟读并开始复读，LED2闪动表示母语（电脑录存的磁带声音）已经保留，LED1闪动表示母语没有保留。 再按K2键，可再次跟读，LED2亮。按K1键，回到正常的跟读操作，母语不再保留。

3.返回待命状态

① 复读暂停时按K1键，即从复读回到待命状态。

② 留言及口语模式电脑放音时按K1键，即从留言及口语操作回到待命状态。

上述各操作开关状态转移图见图3所示。

文/王南阳
