在家电维修中，经常遇到遥控器失灵现象，需要判断故障是在遥控器部分还是在微电脑部分，并进行遥控器各功能键的检测。这里介绍一种非常实用的红外线信号检测仪，它能准确迅速地判断故障部位，非常方便地修好各种遥控器。
电路原理

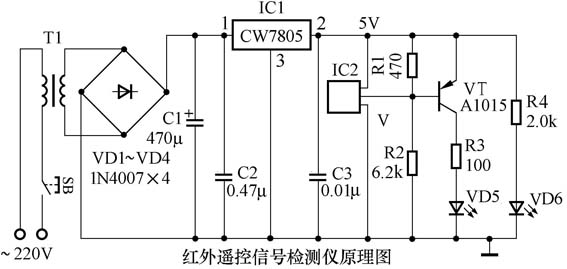

该电路是由电源、信号接收、信号放大和显示电路组成（图1）。接通检测仪电源，电源指示灯VD6被点亮（红色），在对准检测仪方向，按压遥控器任意键时，图中接收头IC2收到遥控器发出的红外线调制脉冲，经解调产生一个频率较低的锥形波信号（它带有遥控指令信息），并加在三极管VT的基极，因为是负脉冲信号，使VT处在间歇导通状态，这时工作指示灯VD5会闪闪发光（绿色），说明遥控器有红外线发出，工作正常；如果无闪光出现，说明遥控器有故障；如果遥控器某一个按键无闪光出现，说明此键导电橡胶脏堵或印制板线断裂，用酒精清洗橡胶触点或将断裂处连接，即可排除故障。
元件选择
T1用6～9V小型电源变压器；IC1用CW7805三端稳压集成电路（注意：CW7805的1脚接输入，3脚接地，3脚接输出）；IC2用一般遥控电视机接收头；VT用A1015型三极管；VD5用绿色发光二极管；VT6用红色发光二极管；其他元件参数见图1所示。
安装方法

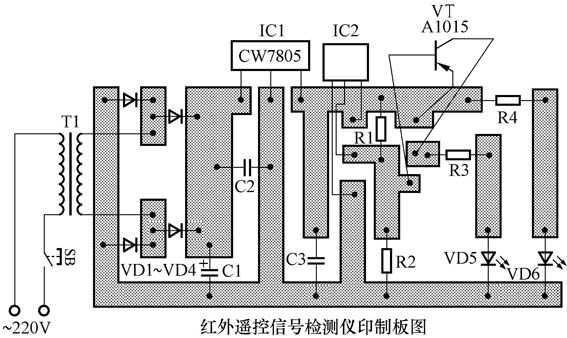

取5cm×10cm敷铜板一块，并制成图2所示的印制电路板，将选好的元器件接入电路板相应位置，再制作一个6cm×8cm×12cm小盒子，将电源变压器T1和电路板固定在里面，电源开关S、接收头IC2和发光二极管VD5、VD6安装在前面板上，以便于操作与观察。
通电调试
此电路可靠性高，适应范围宽，一般不需要调整，只要元件焊接无误，即可接通电源，CW7805的2脚应有5V的直流电压，电源指示灯VD6发光（红光），这时用遥控器对准检测仪面板方向，按压某一功能键时，工作指示灯VD5会闪闪发光（绿色），调试完毕。
文/王文凯 郇新
