本文所介绍的内容是对使用印制电路板设计软件Protel99se设计PCB时，进行加载网络表操作中经常出现的两个错误进行分析，并提出解决的方法供读者参考。

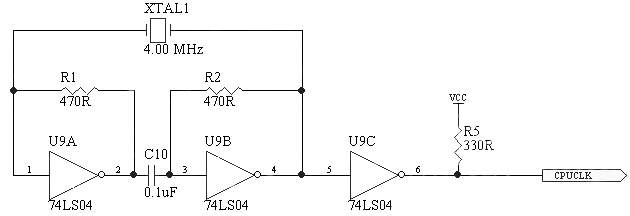

例如， 我们对图1（CPU时钟电路）进行加载网络表操作。
（注：图中的元件标识为Protel软件中的标识。）

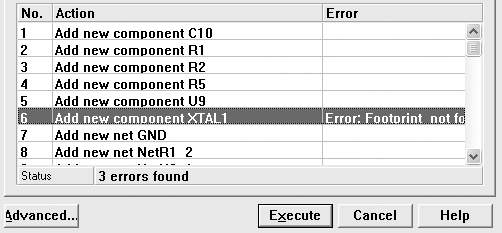

在加载网络表之前，我们必须在编辑原理图时就将各个元器件的封装名称填写好，但是，如果将某些元器件的封装名称填错了或忘了填写，在加载网络表时，就会出现找不到元器件封装的错误（Footprint not found），见图2。
对于这种问题，可以用以下的方法来解决：

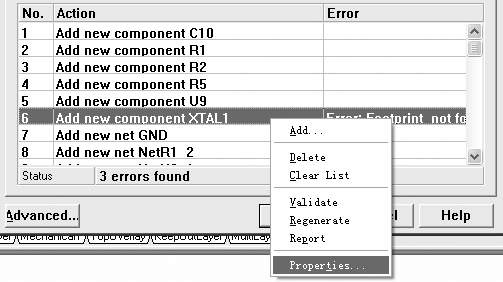

● 首先，选中错误提示行，再单击鼠标右键出现图3所示的对话框。

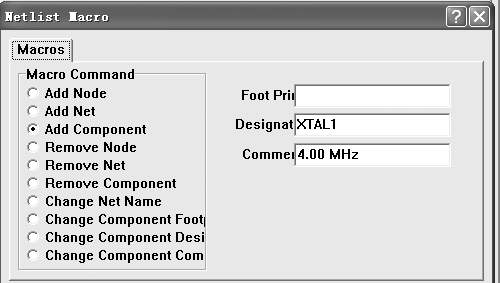

● 执行Properties命令，出现图4所示对话框。
其中的Foot Print字段是空的，也就是没有指定零件名称。填入该元件封装（XTAL1），点击OK，再用鼠标右键拉出菜单，执行Validate命令，原来的错误就解决了。
在电路图与网络表里，这个问题仍然存在，最好是退回Schematic，在电路图里找到这些元件，编辑其属性，将其Footprint定义好，存盘并产生新的网络表。
有些元件的封装号可能在元件库里找不到，需要自己制作元件封装或从网上下载，并将其封装号保存在元件封装库里。
实际上，我们可以发现，找不到零件，必然会找不到节点（Node）！所以解决了找不到零件的问题，也就附带解决了一大堆找不到节点的问题。

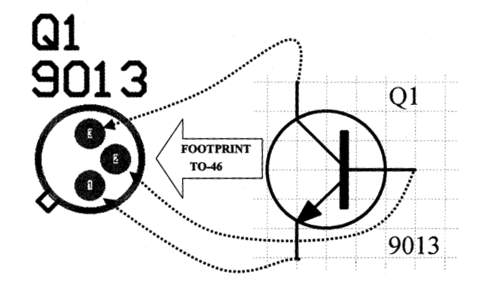

不过，有些零件找不到是因为电路图与电路板不协调，例如最常见的晶体管就有这个问题。在图5中，晶体管的接脚名称分别是E、B、C，在所产生的网络表里，将变成Q1-E、Q1-B、Q1-C等节点；而在电路板里的晶体管零件TO-XXX，其焊点编号为1、2、3，焊点编号就是网络表的节点，名称不一样，当然无法承接该网络，所以出现找不到节点的情况。可按以下步骤解决：
● 打开library\pcb\Generic Footprints。
● 选取要修改的元件，进入编辑区。
● 双击要修改的焊点引脚并进行修改，然后将该元件存入库里。
对于个别出现找不到元件封装或节点的问题，可以采用忽略错误的方法来处理。
例如，对于上面说到的CPU时钟电路因没有晶振的封装XTAL1而导致出现错误，就可以采用忽略错误的方法来完成。
● 点击“Execute”完成网络表载入。

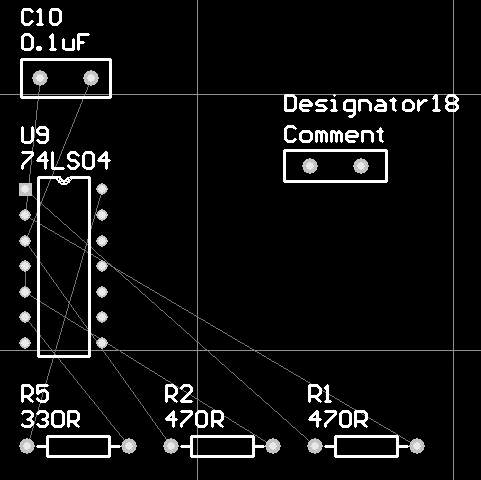

● 在PCB图中再从PCB封装库中调入晶振的封装XTAL1，出现图6的情况。
●回到原理图中查看该元件（XTAL1）连接到什么元件上，其中一脚连接到R1和U9的第1脚上（节点为NetU9-1），另一脚连接到R2和U9的第5脚上（节点为NetXTAL1-2）。
● 回到PCB图中，用鼠标的右键点击XTAL1元件的一个引脚，然后点击Properties（属性），在Net栏中选择NetU9-1，这样，该点就连接入电路中。
同样方法，连接XTAL1元件的另一个引脚，这样，整个XTAL1元件就连接入电路中了。
