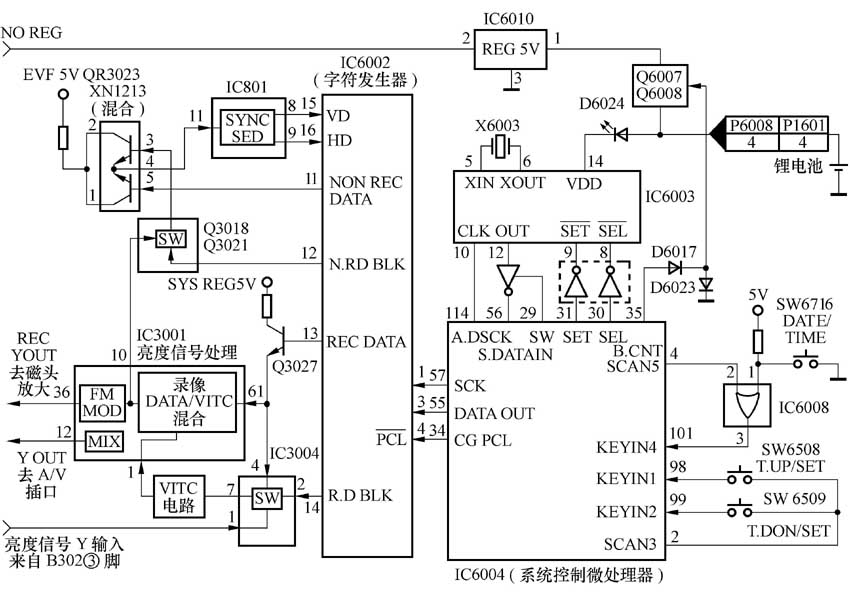

松下NV-M9000摄录一体机字符叠加电路主要由IC6004（系统控制微处理器）、IC6002（字符发生器）和IC6003（日期/时间发生器）及外围电路组成的，如附图所示。系统控制微处理器IC6004的55脚（DATA OUT）输出串行数据送到IC6002的3脚产生两类字符，一类是可供记录的日期/时间字符，另一类是仅供显示而不可记录的（如计数器、告警及工作方式等）字符。
1.记录字符的叠加
日期/时间记录字符由IC6003产生。IC6003的5、6脚外接晶体振荡器X6003，产生所需的时钟信号，IC6003的8脚（SEL）为日期/时间移位数据输入端，9脚（SET）为日期/时间设置数据输入端，按一下操作面板上的SHIFT（移位）键，日期/时间变化一次，按一下SET（设置）键确定一个日期/时间数据。IC6003产生的日期/时间数据是以串行数据传送方法经IC6004送往IC6002，IC6002根据日期/时间串行数据产生字符信号。为了使电子寻像器上显示字符信号同步，电子寻像器IC801内部同步分离电路从视频信号中分离出垂直驱动VD和水平驱动HD同步脉冲信号，分别送到IC6002的15、16脚。
IC6002产生的记录字符（亮度）信号由13脚输出，经Q3027放大后分别送往IC3001的61脚和IC3004的4脚。由摄像机处理电路送来的亮度信号加到开关电路IC3004的1脚，此信号要空出一个位置以便加进记录字符数据，因此由IC6002的14脚（REC DATA BLK）输出记录数据消隐脉冲信号加到IC3004的2脚，经内部开关电路后由7脚输出亮度信号送到IC3001的1脚，然后在IC3001内部与记录字符数据叠加，叠加后的亮度信号由IC3001的36脚输出，送到磁头放大电路并记录在磁带上，另一路由IC3001的12脚输出送往A/V插座。
2.非记录字符的叠加
非记录字符数据只能在电子寻像器上显示，而不能被记录在磁带上。非记录显示字符以串行数据传送方法由IC6004的55脚输出送到IC6002的3脚，经内部电路译码识别后，由IC6002的11脚输出送往QR3023产生字符（亮度）信号，同时，由IC3001的10脚输出的亮度信号送到开关电路（由Q3018～Q3021构成）。为了实现非记录数据的叠加，IC3001的10脚输出的亮度信号要空出一个位置，以便加进非记录字符数据。为此，IC6002的12脚输出非记录数据消隐脉冲信号（NON REC DATA BLK）送到开关电路。经开关电路输出的亮度信号送到QR3023，与非记录字符信号叠加，并送往电子寻像器上显示非记录字符的拍摄图像。下面介绍故障检修实例；
[例1]故障现象：接通电源开关后，按摄像操作面板上的DATE/TIME键，电子寻像器上不显示日期/时间字符。
分析与检修：
按摄像操作面板上的DATE/TIME键，电子寻像器上不显示日期/时间字符，观察电子寻像器上的电池电力状况和磁带计数器等非记录字符，显示正常，说明字符发生器电路工作正常，故障出在日期/时间显示控制电路中。拆开机器右边机壳，用500型万用表黑表笔接地、红表笔监测IC6008的1脚，为高电平4.7V，按下DATE/TIME键，1脚仍为高电平，正常值应由高电平变为低电平0V，表笔一端接地、另一端触碰一下IC6008的1脚，电子寻像器上有日期/时间字符显示，说明记录字符叠加控制电路工作正常，故障可能出在DATE/TIME按键开关、接插件P6701及印制线路上。进一步检查发现，在摄像操作电路板上，接插件P6701的5脚至DATE/TIME按键开关之间的印制线路已氧化断裂（该印制线路在电路板边缘）。
排除方法。在接插件P6701的5脚与DATE/TIME按键开关焊点之间，用胶质导线直接焊通即可。
[例2]故障现象：接通电源开关后，电子寻像器上出现锂电池电力耗尽告警字符，更换同型号的锂电池后，按DATE/TIME键，电子寻像器上出现日期/时间字符，按SHIFT键和SET键设置现在日期/时间。当按SET键时，闪烁的日期字符能够变更，按SHIFT键时，日期/时间字符不移位。
分析与检修：
更换锂电池后电子寻像器上显示日期/时间字符，按SHIFT键日期/时间字符不移位，说明故障出在日期/时间移位控制或操作电路中。卸下机器右边机壳，接通电源开关，在停止状态，用示波器观察系统控制微处理器IC6004的2脚（SCAN3）键扫描脉冲信号输出波形，正常，将示波器探头移到IC6004的98脚监测，按下SHIFT键，示波器上无键扫描脉冲波形显示，检查从主电路板连接到VTR操作电路板上的接插件FP6501及柔性扁平电缆，没有发现异常情况，由此判断故障出在SHIFT按键开关内。更换SHIFT按键开关后按SHIFT键，日期/时间字符移位恢复正常。
文/黄福森
