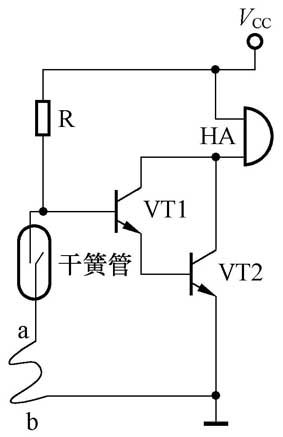

本文介绍一款断线式防盗报警电路（见附图）。该电路具有成本低、易制作、可监防范围大等优点。可用于家庭、商店、仓库、果园、鱼塘及猪圈等防盗监控场所，具有较广泛的使用价值。
一、工作原理
三极管VT1、VT2构成复合管，用来提高本电路带负载能力。压电蜂鸣器HA是报警电路发音报警器件。干簧管配合小磁铁工作。
电路的a、b两端用细导线（如漆包线）连接，导线的长度可根据监防的范围而定，最长可达1km左右。当a、b之间用细导线短接和干簧管闭合（平常无盗贼）时，三极管VT1的基极接地，VT1截止，导致VT2的基极无电压也截止，HA不工作，报警器处于监控状态。这时电源Vcc的电压几乎都加在电阻R两端，若电源是6V，则总电流等于20μA左右。
当a、b之间的细导线被盗窃者弄断或干簧管处隐蔽的小磁铁被移动时，电源Vcc通过电阻R就加到了VT1的基极上。三极管VT1、VT2饱和导通（VT2的c、e极相当于开关闭合），电源直接加到了压电蜂鸣器HA两端，HA发出响亮的报警声。
二、元器件清单
R选用200kΩ； VT1、VT2选用3DG6A； HA选用HYT-3015A型号的压电蜂鸣器； L 选用 0.1mm左右的漆包线； V\(_{CC}\)选用3～6V的电源
三、制作与说明
本电路制作简单，只要按图安装无误，不用调试，通电即可工作。
作为家庭或商店、仓库等场所防盗监控时，细导线和干簧管处隐蔽的小磁铁可设置在门窗或盗窃者可能进入的地方。若用于瓜果园或猪圈等场所，则应用细导线围绕在瓜果园或猪圈的四周边缘隐蔽处，尤其是盗窃者可能出入的地方。报警器放在值班室内，细导线与报警器a、b段相连。
四、系统的扩展
（1）三极管VT1、VT2可以用一个3DK系列三极管代替。（2）压电蜂鸣器HA可以用音乐片代替。
文/李亚兵
