CPU的结构、功能和工作原理

1. CPU的结构

图1
图1 🔍原图 (567×312)

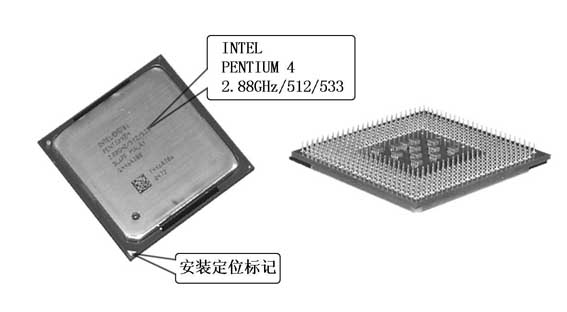

CPU(Central Processing Unit)是中央处理器的简称,又称微处理器。图1是一个典型CPU的外形图,它是目前流行的一种奔腾4(Pentium 4)处理器。从结构上看它是一种封装独特的多引脚超大规模集成电路(478个引脚)。在计算机系统中,运算器和控制器都集成在该电路之中,因而CPU是计算机重要的部件之一。

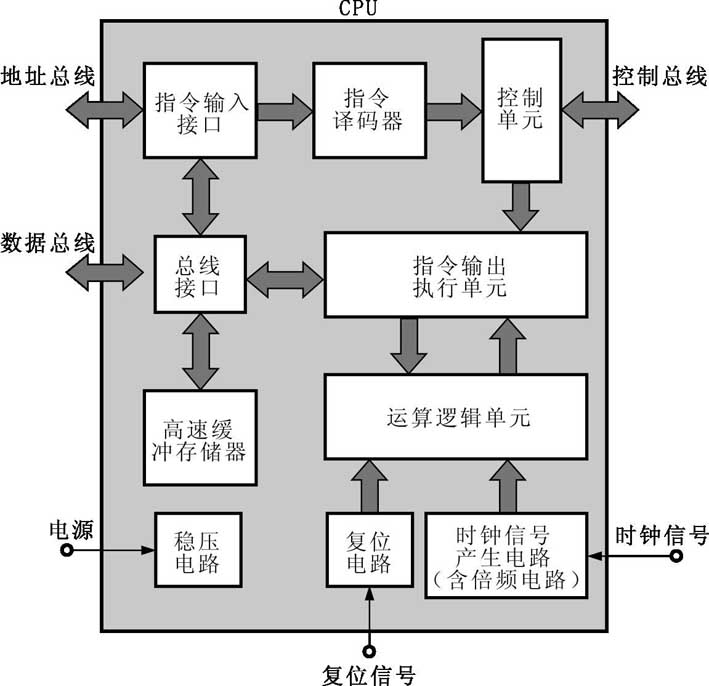

CPU的功能方框图如图2所示。由图可见,它主要由总线接口、指令输入接口、指令译码器、控制单元、指令输出和执行单元、运算单元和高速缓冲存储单元等部分构成。CPU通过数据总线、地址总线和控制总线与外围电路相连,电源供电、复位信号、时钟为CPU提供必要的工作条件。

图2
图2 🔍原图 (709×686)

CPU能对输入的指令进行识别,对输入的数据进行分析,对处理的结果进行判断,有如人的大脑,因而我们也将CPU比作计算机的“大脑”。

计算机是按照人们预先设定的程序进行工作的,需要软件和硬件的配合才能完成工作。比如要用计算机绘图,需要在计算机中装入绘图软件,这个软件的程序便被存入硬盘之中。用户可以通过操作鼠标和键盘输入绘图的指令,人工指令经接口送给CPU,CPU经过对指令的译码识别,发出控制信号,从硬盘中调出绘图程序,该程序先送入内存中,然后再一步一步地读出程序并按程序的要求运行。与此同时,CPU将绘图的过程,即执行绘图每一步的过程和操作的结果作为显示信息,经显卡送到显示器显示出来,供用户判别是否工作正常,有无错误,是否需要修改或重新制作。这个过程一直持续到绘图完成。最后绘图的结果会被存入硬盘或打印出来。


2. CPU的工作原理

CPU的工作程序存在存储器中,CPU工作时,顺次从存储器中读出程序中的指令,并按指令的要求进行工作。CPU的内部设有指令输入接口,它接收来自存储器的指令,并进行暂存,然后再顺次将指令送入指令译码单元。

CPU所能执行的指令有几百种,例如可以进行加、减、乘、除等运算指令,可以进行两个数的比较指令,从存储器中读出的指令,以及往外围设备送出的指令等。

指令译码单元解读后,将指令内容送给执行单元,执行单元便输出所要求的动作,指令输出执行单元是CPU的中枢部分,其中包含有移位寄存器、运算逻辑单元(ALU)等。

目前市场上,CPU的生产厂家主要有Intel和AMD公司,其中Intel公司的CPU占绝对优势,Intel公司的CPU又分为低端普及型赛扬(Celeron)系列、奔腾(Pentium)系列,高端用至强(Xeon)系列和笔记本移动产品(M)系列。每一系列中根据CPU的核心不同分为不同的档次,再根据其工作频率的不同,又分为不同的型号。


3. CPU的主要参数


(1)时钟频率

CPU是一种数字电路,它在工作时,其内部电路都按统一的节拍工作,这个节拍信号就是时钟,时钟频率越高CPU的工作节奏越快,速度越高。一般用每秒的周期数来表示,每秒1周期即为1Hz。


(2)主频、外频和倍频

主频就是CPU的时钟频率,即进行运算时的工作频率。例如Pentium4 2.4GHz,是指CPU的工作频率(主频)为2.4GHz。外频是指系统总线的工作频率。通常主频是将外频倍频后得到的,主频与外频之比为倍频数,时钟信号产生电路和倍频电路的关系如图3所示。


(3)高速缓存(Cache)

随着CPU的运算速度越来越快,与CPU相关的电路(如内存)的速度却较慢,这就会限制CPU的运行速度。为此CPU中设置了高速缓存电路,用来暂存来自内存的数据和指令,以供CPU调用,而不必直接从内存中读取数据,可以满足CPU高速处理的要求。

高速缓存通常分为L1 Cache、L2 Cache和L3 Cache。

主板的结构功能和连接关系


1. 主板的基本结构

主板就是主机箱中的主体电子线路板,CPU、各种控制芯片、内存插座(槽)、扩展槽、各种接口,以及电源供电的稳压、滤波电路等都安装在主板上,见图4。主板是一块大的印制电路板,由于主板上元器件之间的连接关系比较复杂,通常采用多层印制电路板。


2. 主板芯片组

北桥芯片(Nouth Bridge)和南桥芯片(South Bridge)以及系统总线将CPU与相关电路连接起来构成计算机系统。如图5所示,北桥芯片是CPU与其他设备连接的桥梁,AGP、PC1、DRAM及南桥芯片都要通过不同的途径与它相连。南桥芯片主要用来与I/O设备及ISA设备相连,并负责管理中断及DMA(内存直接存取)通道。南北桥芯片共同组成南北桥芯片组。

芯片组不仅要支持CPU的工作而且要控制和协调整个计算机系统的正常运行。


3. 功能控制芯片

功能控制芯片是用于各种功能的控制电路,主要有:

(1)声卡控制芯片:用以控制声音接口、多声道输出等功能。

(2)网卡控制芯片:控制以太网的连接和控制。

(3)磁盘阵列芯片。


4. 插座(插槽)、接口

各种电路与主板是通过插头座(插槽)连接的。通常有CPU插座(插槽)、显卡插座(AGP插槽)、各种适配卡(声卡、网卡、电视卡)、DC1插槽、接口(插头座:连接键盘、鼠标、打印机、扫描仪、数码相机、数码摄录一体机等)。

CPU和主板的故障检修

CPU是主板上的核心部分,主板是计算机系统的核心部分,这些部分发生故障都会引起主机不工作。主板上的电子器件比较多,相互关联比较复杂。它工作时需要软硬件互相配合,协调动作。很多部分发生故障其症状表现都比较相同,推断故障的部位比较困难。

遇到故障时应首先观察主板上的各种插件、插头座是否良好。例如电源插头为主板供电,如果供电失常,主板和CPU都不能工作。内存条上、显卡上以及各种板卡上都有很多引脚,通过插座(插槽)与主板相连。这些插件如果接触不良,或有污物粘堵,接插件有氧化膜等,都会引起电源供电失常,信号传输不良,从而导致系统不能正常工作。

如果出现上述情况,可分别检查各插件,清除污物,清除氧化层等,这些检查是很重要的。接插件不良引起的故障,经过这种处理就可以排除。如果在检查过程中怀疑某些部分不良,可以分别进行代换处理,还可以对电源供电电压和关键电路的信号检测判别故障。


机型:映泰主板组装机(Pentium 4)


故障例1. 开机后很快死机


症状:原来工作正常,现开机后死机,不能进入工作状态


故障分析:

原来工作一直正常,现突然出现故障,表明是电脑主机部分出现了故障,应对主板及相关的部分进行仔细检查。


故障检修:

1. 开机电源指示灯点亮,风扇开始旋转,表明电源供电正常。

2. 检查显示器发现无图像显示,但有指示,接其他电脑显示正常,表明显示器无故障。

3. 检查显卡、内存和电源连接件,发现内存插件有明显锈蚀的情况,清洁污物,用细砂纸除去接插件氧化层部分,重新插好,再开机故障排除。


故障例2: 开机一段时间后死机


症状:过去工作正常,放置了两个月,再使用时开机不久便死机,关机后再开机仍然死机,不能进入工作状态。


故障分析:

这种情况,先对主机的各种接口进行检查,然后再打开机箱对主板进行检查,检查各部分之间的连接关系,再开机根据显示信息进行分析和推断。


故障检修:

开机后注意电脑的工作过程和故障提示,发现该机出现提示字符“Cmos Bettery State Low”,表明是CMOS电池供电不足引起的故障。该机采用钮扣式电池供电,更换同型号的电池后,再开机故障排除。

注意,有些主板上的电池焊接在电池夹上,更换时需要焊开,才能取下电池。还有的主板采用IC电池供电,这种情况,要选购同型号IC。


故障例3: 能开机但不能进入系统


症状:开机电源有指示,能启动,但不能进入系统。


故障分析:这种情况应根据电脑提示进行检查。


故障检修:

开机观察电脑的故障提示,电脑启动时在自检的过程中屏幕显示字符为“HARD DISK FAILURE(硬盘错误)”,表明硬盘有故障。

检查硬盘的电源供电插头和数据线插头以及主板上的硬盘接口(插头座),如图6所示。经检查,连接和供电都正常。怀疑硬盘损坏,将硬盘取下换到其他电脑上检测仍然无法通过,更换新硬盘后故障排除。


练习题(答案见下期):

1. CPU的中文名称是( )

A. 中央处理器 B. 运算放大器

C. 计数分频器 D. 微处理器

2. 为了使CPU的存取过程高速化,在CPU与存储器之间需要设置高速记忆区,这个高速记忆区常被称之为( )

A. 内存 B. 缓冲存储器

C. 硬盘 D. 软驱


上期练习题答案:

1. C, 2. B、C、D, 3. A、B

文/韩广兴
