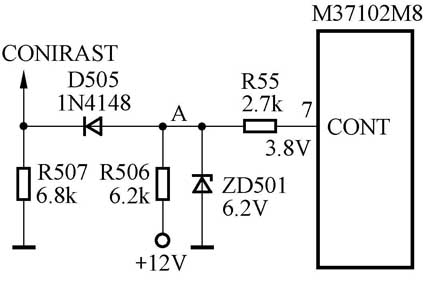

一台菱彩29英寸电视机，图像似蒙着一层白纱。调节对比度，发现失控。测微处理器（M37102M8）7脚（对比度控制）电压，电压为0V（有关电路见附图），测A点电压也为0V，R506另一端的+12V也正常。关机后，测A点未对地短路，故测R506，发现已断路。更换后，故障排除。
文/徐楷祥
