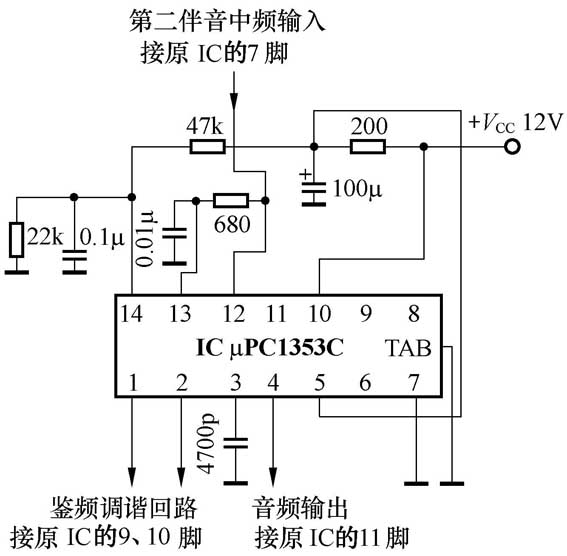

检修一台太来4.5英寸微型黑白电视机，开机通电无伴音，但图像正常，由此判断该机公共通道电路没有问题，故障应在伴音部分。经翻阅相关资料，发现伴音中放和鉴频都是由集成电路KA2915 来完成的。用示波器查看KA2915的7脚（6.5MHz第二伴音中频输入），有信号，而伴音音频输出11脚却无信号，接着检查周围元件，均正常，判断为集成电路KA2915内部伴音部分损坏。考虑到如更换整个KA2915集成电路，一是当地不好购买，二是多数功能尚且完好报废太可惜，决定采用修补部分电路的方法。利用常见的μPC1353C伴音集成电路来代替损坏的电路，如附图电路，只用μPC1353C的中放和鉴频功能而舍弃其音频功率放大，为的是依旧使用原机音量调整旋钮并尽量减少电路改动。由于元件少，所以可免去电路板，在一小块薄透明塑料板（如废磁带盒）上搭焊即可。新制作电路中引出的6根线，两根接电源正负极，两根接调频检波（鉴频）调谐回路（该机由L301、C305组成），一根接伴音中频输入，一根接音频信号输出，同时将KA2915的7～11脚与外电路连接的铜箔割断，焊好检查无误后通电试机，伴音恢复正常。为了避免短路，要先把整个新加电路装入小的绝缘纸盒内，再放入电视机内部空隙处，最后把机壳重新装好。这样花费不到3元钱，就修复了集成电路KA2915的伴音电路故障，遇到类似情况，大家不妨一试。
文/刘峰 周炳峻
