本文介绍的接续放大器采用12V低压直流电源供电，具有电路简单、无需调试、可靠性高、经济实用等特点。可接在普通录音机、汽车放音机、手提式喊话器或车用喊话器的功率输出端，带动两只（或四只）25W/16Ω高音扬声器放音，非常适用于工厂、农村、机关、学校等作会议扩音及组装宣传车之用，也可作为汽车电瓶的充电器。
一、 电路介绍

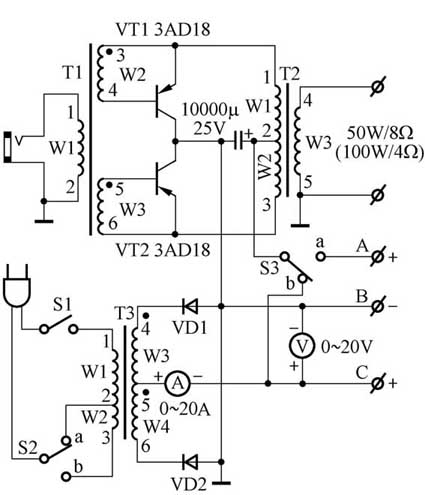

该机是一个变压器耦合式共集电极推挽放大电路，其电路如图1所示。因大功率晶体管的集电极和电源整流二极管的正极（多数螺栓形二极管的螺栓端为正极，为简化安装工艺，建议选用该种二极管）都直接接地，可把它们直接固定在机壳上，无需与机壳绝缘，不仅安装工艺简单，而且散热效果好。
二、安装制作

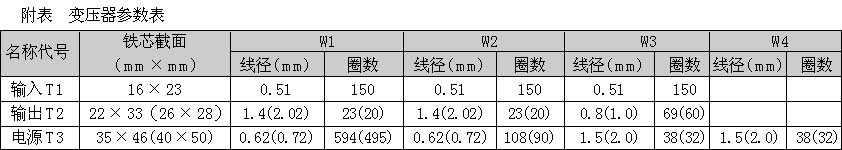

图1是50W接续放大器（括号内数据为100W功率输出时所对应的参数），此时，功率管VT1、VT2要求各用两只3AD18并联，若用3AD30管子，数量还要加倍。并联时每只管子的发射极最好串一只0.15Ω/6W的线绕电阻，使通过每只管子的电流尽可能接近，电阻可用1000W左右的电炉丝绕制。整流二极管选用10A（20A）螺栓形，且螺栓端最好为正极的。直流电流表A和直流电压表V分别选用20A和20V的。接线柱A、B、C均选用20A规格的。电源开关S1和转换开关S2选用额定电流不小于1A的。转换开关S3，要选用额定电流不小于10A的双刀双掷开关，把两组开关并联使用，使额定电流不小于20A。音频输入变压器T1、音频输出变压器T2及电源变压器T3的绕制参数见附表。业余制作一般选用旧变压器成品铁芯，选取原则是，所选铁芯截面积不小于表中叠厚与舌宽的乘积即可，不要求舌宽和叠厚严格按照表中数据。其中，输入变压器的次级绕组W2和W3采用双线并绕，绕好后要标明首端和尾端（电路图中有圆点标记的为首端），安装时不可接错。输出变压器的初级线圈W1、W2及电源变压器T3的次级线圈W3、W4也要采用双线并绕，绕完后，一线圈的尾端与另一线圈的首端相连接，连接处为变压器的中心抽头，T3可用老式上海产英雄牌80W晶体管扩音机的电源变压器或其他次级输出电压为20V～24V、功率不小于240W的C形铁芯直接代用，只需在次级线圈两线圈的连接处焊出一根接头作为中心抽头即可。当然，也可以用旧幻灯机或投影仪等24V/240W以上的电源变压器改绕。改绕时，初级线圈不动，只需将次级线圈拆下，仍可利用拆下的漆包线进行双线并绕。
如果想进一步改善放大器的音质，降低高频失真，输入变压器T1和输出变压器T2可采用分段分层绕制法，以减少漏电感和分布电容。

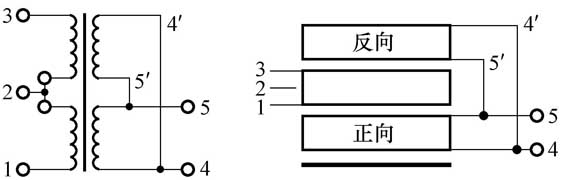

图2是输入变压器T1的绕制示意图，先在里层用线径为0.51mm的漆包线正向绕初级线圈的一半75圈（1-1\(^{‘}\)），再在中间用线径为0.51mm的漆包线双线并绕150圈为W2、W3，最后在外层反向绕初级线圈的另一半75圈（2-2\(^{’}\)），将内外层的两半部分线圈串联（将两个尾端1\(^{‘}\)、2\(^{’}\)连接起来）为W1；图3是输出变压器T2的绕制示意图。先用线径为0.8mm（1.0mm）的漆包线在里层正向绕69圈（60圈），再在中间用线径为1.4mm（2.02mm）的漆包线双线并绕23圈（20圈），并将并绕的两个线圈串联（一个线圈的尾端与另一个线圈的首端连接在一起作为中心抽头2）为W1和W2。最后在外层用线径为0.8mm（1.0mm）的漆包线反向绕69圈（60圈），将里、外两个线圈并联（一个线圈的首端和尾端分别与另一个线圈的尾端和首端连接）为次级线圈W3。
按照图1所示的电路装配无误后，无需调整，便可投入使用。
三、使用方法
1.在有交流电的固定场合下使用时，将接续放大器的输入插孔与录音机的扬声器插孔之间用连接线插接好（若录音机无外接扬声器插孔，可在录音机的适当部位打一小孔，装一插座，将插座的两根接头并接于录音机内部的扬声器上，录音机的扬声器成为监听扬声器），接续器使用交流电源供电，将转换开关S3拨至位置b上，转换开关S2置于位置b上，接通电源开关S1即可。
2.装在汽车上作为流动宣传使用时，将接续放大器的输入插孔与汽车喊话器或汽车放音机等的扬声器之间用连接线连接，将汽车电瓶的正、负极分别接于接线柱A和B上，S3置于位置a上即可。
3.对电瓶充电时，先关断电源开关S1，将S2置于b的位置，S3置于位置a上，将要充电的电瓶的正、负极分别接在接线柱C和B上，然后接通S1进行充电，从电压表和电流表上可监视充电电压和充电电流。随着充电的进行，充电电流会慢慢减小，当电流减小到一定程度时，可将转换开关S2拨至a的位置，以增大充电电流，当电瓶水剧烈冒气泡时，表明已充满电，停止充电。
文/赵幸福
