本人用电阻、可调电阻、二极管三个普通的元件改制了家用漏电过压保护器，使用至今，效果不错，现介绍给大家。

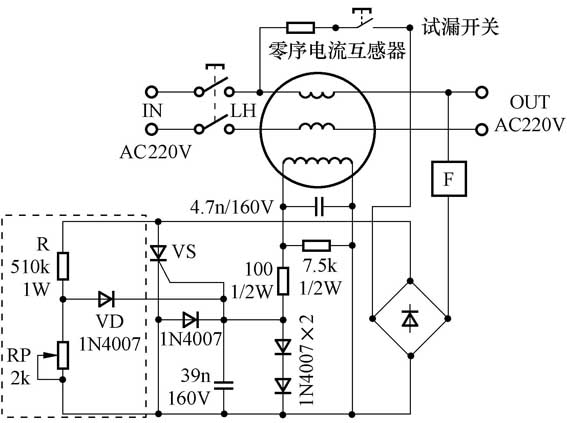

电路原理见附图，由电阻R，可调电阻RP两个分压电阻和隔离二极管VD组成过压取样电路，当电压在低于260V时，RP两端的电压低于原电路板上单向晶闸管VS的触发电压，不会被触发，分离脱扣器F不吸合，正常供电，当电压达到或超过260V时，RP两端电压也达到或超过单向晶闸管的触发电压，晶闸管被触发导通，脱扣器F线圈得电吸合，立即跳闸，从而达到过压断电保护的目的。二极管VD在电路中起着隔离的作用，使得过压断电的功能不影响漏电保护功能的使用，调节RP可以设定过压保护的数值。
制作时，拆下漏电保护器外壳，选择阻值 510kΩ、功率1W电阻一只，2kΩ的可调电阻一只，1N4007二极管一只，按图所示进行连接即可。改制完毕后，用调压器配合可调电阻RP进行校准：调至240V分离脱扣器不动作，当逐渐调至设定的260V时，分离脱扣线圈吸合跳闸，立即断电即可。
文/沈永明
