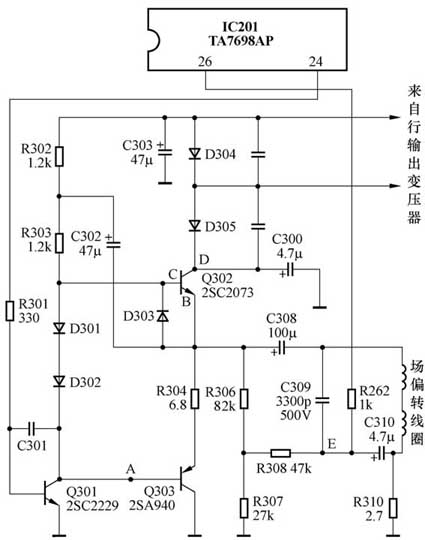

一台旧泰山54C8型彩电，故障现象为光栅上半部基本正常，下半部光栅上缩为一条亮带。按以往的维修方法，先检测附图中A、B、C、D四点的工作电压。用DT890B型数字表测Q301的 be结电压为0.33V，Q301集电极（A点）电压为43.0V（图标27.6V），Q303的发射极电压为40.0V（图标27.9V），这说明Q303的be结反偏截止。再测Q302的发射极电压（B点）为41.0V（图标27.9V），Q302的基极（C点）电压为41.3V（图标28.3V），Q302的集电极（D点）电压为65V；因Q302的Vbe为0.3V，且其集电极工作电压也基本正常，可见Q302的工作状态基本正常。以上A、B、C、D四点的工作电压表明，该机场输出电路的静态工作点已偏离正常值过大，同时也证明Q302、Q303两推挽管的实际工作状态与电视机所表现出的故障现象是一致的。
关机，用指针式万用表的R×100挡在路测Q302、Q303的be结，基本正常；又用数字表的电阻挡在路测得R262（场交流、直流反馈电阻），阻值为1k，在R306（82k）、R307（27k）及R308（47k）的阻值基本正常的前提下，直接更换场交流反馈电容C310（4.7μF/50V），开机故障依旧。后又更换场输出电容C308（100μF/50V），仍无效。开机状态下，测IC201（TA7698AP）的26脚（场交流、直流反馈输入端），电压为6.3V，低于该类型机正常工作状态时的7.0V。维修实践证明，该脚的电压值直接影响着24脚的V-DRIVER的电压值；同样，24脚的V-DRIVER电压又决定着26脚的电压值。这时，忽然想到通过人为提高26脚的反馈电压来恢复24脚V-DRIVER电压，以便进一步观察A、B、C三点的电压能否趋于正常。考虑到如提高附图中E点的电压，26脚的电压也会随之升高，而E点电压是由R306和R307对B点进行串联分压，再经R308降压后得到的，只要减小R308的阻值，便能提升E点的电压。经过几次试验，最终取一只39k的电阻与R308（47k）并联，测24脚已输出0.59V的V-DRIVER电压。届时，屏幕出现满屏光栅，加上有线信号后，图像虽基本正常，但画面上不时扫过几道横向干扰线。测A点电压为38.0V（正常为27.7V），说明该场输出电路的静态工作电压仍未正常。仔细观察画面上不时出现的横向干扰线似场偏转线圈某处漏电打火，再查看相关部分电路，见有一电容C309（3300pF/500V）经C310与场偏转线圈并联。若该电容漏电，必然导致E点电压下降，进而引起IC201的26脚的反馈电压降低，IC201内部场工作电路只能通过降低24脚的电压来提升E点的电压（此时B点电压可达41.0V），这是在没有人为提升26脚的反馈电压的情况下分析的。现在场输出电路已勉强工作，若该电容漏电，其漏电阻值有时会随场输出脉冲的变化而变化，从而形成了无规律的干扰脉冲，表现为画面上的横干扰线。观察电路板上C309实物为蓝色瓷片电容（该类电容时间一久较易漏电），此时，对故障所在已基本心中有数。取下C309用指针式万用表的R×10k挡测量，表针向右摆动，果真漏电。用一只3300pF/2kV的逆程电容替之，并拆掉与R308并联的39k电阻，检查一切无误后开机，干扰线消失，声画正常。这时，测IC201的24脚V-DRIVER电压为0.63V，26脚为7.06V；附图中A点电压为27.7V，B点电压为28.6V，C点电压为29.0V，D点电压为63.7V；又测得Q302的Vbe为0.34V，Q303的Veb为0.45V。以上数据表明，Q302、Q303两推挽管的工作状态都已正常，A、B、C、D四点的静态工作电压也趋向正常值。
总结：（1）通过人为提升IC201的26脚的场反馈电压的方法，来恢复其24脚的V-DRIVER电压，以便尽可能地恢复场输出电路前级的静态工作点（A点），进而观察场输出电路工作能否正常，或基本正常；这同时也能帮助判断IC201内部的场工作电路部分是否正常。（2）通过以上方法使场输出电路（或勉强）工作以后，在原来故障状态下不易觉察的故障现象通过屏幕就直观地表现出来，再根据故障现象有的放矢地查找原因，而不是遍查每一个元件。这样，既提高了检修的准确度和效率，又能体现理论与实践的统一。
文/梁明义
