分析与检修：

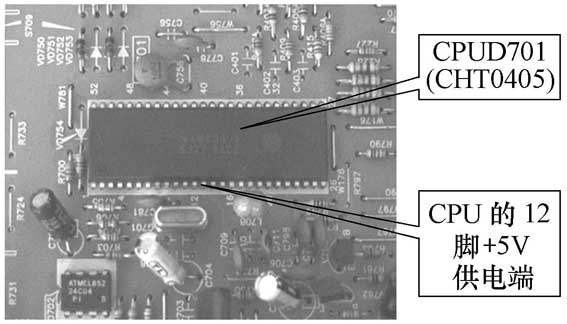

从电原理图上可以看出，输入的220V交流市电经过线路滤波器L503后分成主辅两路，主路到桥式整流器供主机电路。辅路通过变压器T581、整流二极管VD532、稳压电路V581/VD531和滤波电容C581后输出B4（+5V）电压。 其中B4电压又分成两路： 一路通过L702接到CPUD701/CHT0450的12脚供其作为待机和工作电源（见图1）； 另一路经插头XS701和插座（XP701）供给电源指示灯VD921。

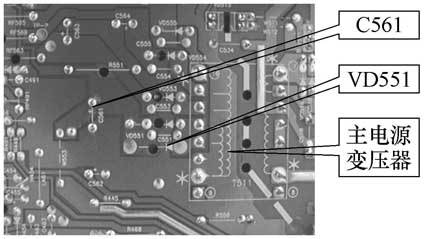

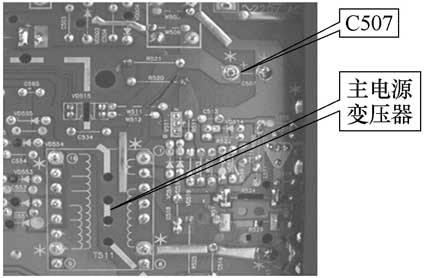

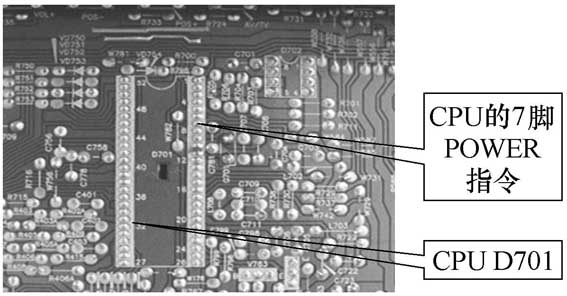

电源指示灯亮，说明辅电源工作良好，再进一步检查主机电源工作是否正常。第一步：检查电容C507两端+300V输出正常（见图2），说明主机电源桥式整流、滤波电路完好。第二步：查CPU（CHT0405）的7脚（POWER）输出开/关主机的指令是否正常（见图3）。测CPU的7脚开机时为+5V，关机时为0V，说明CPU待机控制正常。第三步：查主电源输出端B1 （+130V）是否有问题。查整流管VD551良好，滤波电容C561两端无+130V电压输出（见图4）。断开+130V的行负载，主电源仍不启动。再测输出电压B2（+190V）、B3（+25V）、B5（+26V）、B6（+12V）、B7（+7.8V）均无对地短路现象。

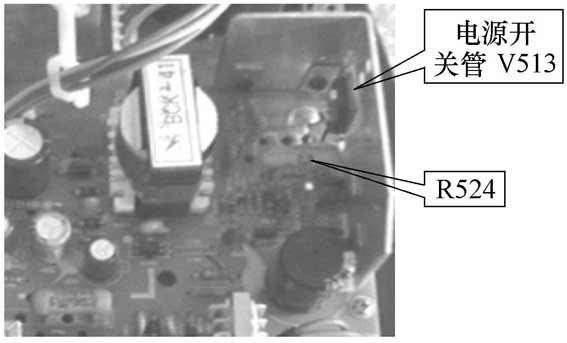

通过以上步骤的检查，得出结论：CPU电路、主电源桥式整流、滤波电路和负载均正常，基本上可断定故障点在主电源的初级部分。查电源开关管V513本身完好，测V513B极启动电压只有+0.3V，属于不正常（正常值应为0.9～1V），焊下启动电阻R520、R521和R222测其阻值均正常，测电阻R222和电感L511连接点电压为+2V，属正常，通过限流电阻R524、6W/33Ω后+2V电压下降为+0.3V，显然有问题，有可能限流电阻R524本身阻值增大。当时在线测量其阻值为100Ω左右，考虑到有旁路元件的因素，也没有多想就用短接线把R524跨接了。这时开机只听“嘭”的一声，电源开关管处发出一道蓝光，机器就再没什么动静了。此现象说明三个问题：一是电源此时启动了；二是电源不启动的原因是由电阻R524造成的；三是此时电源开关管可能烧坏了。赶快拆下电源开关管V513实测，果然不出所料。焊下电阻R524，实测开路。因当时考虑不周，忽略了电阻R524在此起着很大降压和分流作用，不能短接。故导致意外损失了一个电源开关管。换上新的电源开关管V513，2SC5287和限流电阻R524，6W/33Ω后（见图5），试机一切正常。
文/孙黎明
