在电风扇、暖风机、排风扇、换气浴霸、电动缝纫机、洗衣机和空调器等许多家用电器中都广泛应用了交流电容器。千万别小看了这种电容器，实践表明，家电的不少故障都是由它引起的。本文对小家电中应用的交流电容器作较详细的介绍，希望能给大家带来启发和帮助。
主要特性

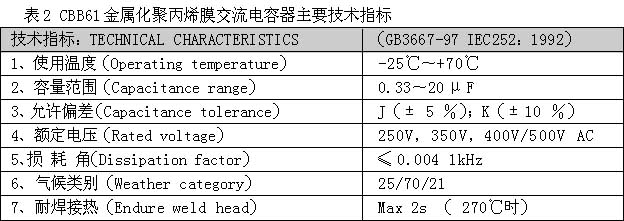

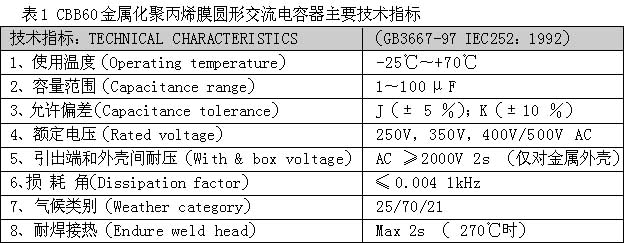

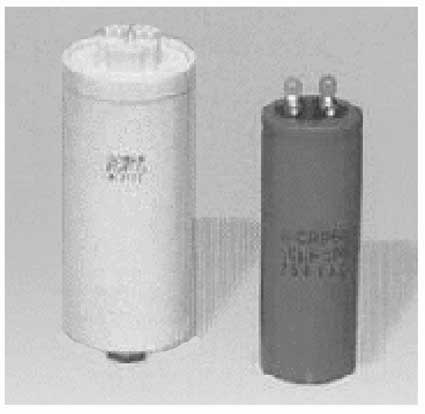

小家电中的交流电容器（A.C CAPACITOR）主要用在电动机的启动和运转电路中，现在常用的是CBB60和CBB61两种型号的金属化聚丙烯薄膜交流电容器。这两种电容器都是采用聚丙烯薄膜介质，并用真空蒸发方法将锌、铝沉积在薄膜上作电极，然后卷绕而成，其中CBB60型电容器采用金属铝壳或阻燃PVC或ABS塑料壳，并且用阻燃环氧树脂灌封。CBB61型电容器一般采用阻燃ABS材质作为外壳，并用阻燃环氧树脂灌封。元件的引出端头均喷涂铅锡焊料，易于上锡和焊接。两种电容器都具有损耗小、抗湿性强、可靠性好、容量大、使用寿命长和较好的自愈性能。主要适用于频率50Hz（60Hz）的交流电源供电的单相电动机的启动和运转。CBB60型电容器常见品种的外形如图1所示。图2 所示的是CBB61型电容器常见品种的外形，其中图A为外壳带固定螺丝孔的品种，图B为长引出线品种，图C是普通单向引出端型，检修时可根据元件或家电的实际情况进行选购代换。由图可见CBB60型交流电容器的外形很像普通的电解电容器，检修和代换时不要搞错，绝对不可用电解电容器代替。这两种交流电容器的主要技术参数分别如表1和表2所示，供维修代换时参考。

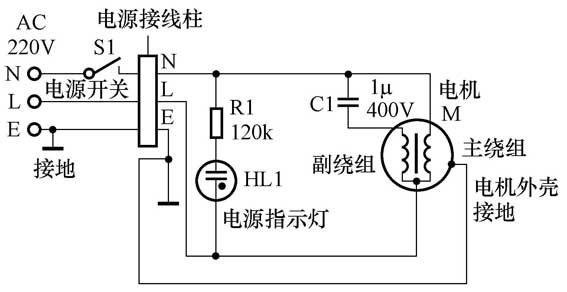

前已述及，小家电中的交流电容器主要用在电动机的启动和运转电路中，这种电动机被称为电容（启动）运转电机，简称电容式电机。这里用一个换气扇的典型电路来简述其原理，如图3所示。图中的M即为电机，C1为交流电容器。电路中，将电容器与电机副绕组（启动绕组）串联，由于电容器的作用，使副绕组中的电流相位近似超前于主绕组中的电流相位90°。这样两个相位差90°的电流流入两个在空间上相差90°的绕组，将会在空间上产生两相旋转磁场。在这个旋转磁场作用下，转子就会自动启动旋转，启动后，待转速升到一定时，借助于一个安装在转子上的离心开关或装置将启动绕组自动断开，使电机正常工作时只有主绕组工作。这种电机的启动绕组仅仅在启动阶段短时工作，所以常称作电容启动电机，其电容器也称作启动电容器。但现在许多电机的启动绕组并不断开，始终连通在电路中，因此称为电容式启动运转单相电动机，简称电容式电机。
在一般小家电中，电机电路采用CBB61交流电容器居多。CBB60交流电容器主要用在体积较大和电机功率较大的家电中。
应用实例
1.在电风扇中的应用
图4所示为典型的转页（鸿运）扇电路。它是由风叶电机（主电机）M1及启动电容C1、转页同步电机（驱动电机）M2、定时开关S1、调速开关S3和转页控制开关S2等组成的。与普通电扇相比，主要多了同步电机M2和控制开关S2等，其余结构大同小异。普通电扇大多采用电抗器调速方式，而转页扇大都采用电机定子绕组抽头调速方式，这样可省出调速电抗器，降低了制造成本。调速一般分为高、中、低速三挡，少数鸿运扇调速档更多，但工作原理是一样的，只是分挡更细罢了。抽头调速是用改变主电机主、副绕组匝数比的方法来达到调速的目的。主电机的启动电容一般用1～2μF、耐压大于等于400V的CBB61或CBB60交流电容器。
在图4中，主电机M1的4（黑）、5（红）端连接的C1就是启动电容器，0-3端是调速端，分别与调速开关S3相应的端头连接，其中0端是停止端，也可空着不接。220V交流市电通过定时开关S1后，分为两路： 一路经调速开关S3加到风叶电机M1，M1转轴带动风叶旋转，扇出风来。另一路经转页开关S2加至同步电机M2，使转页旋转，风向因之不断改变。若拨动定时器，设定好定时时间，那么定时器开始工作，设定时间一到，S1由通路变为断开，使M1和M2均断电，风扇停止工作。
2.在暖风机中的应用
图5所示为华生NP180-20型挂壁式暖风机的电路图，这是一种比较典型的暖风机电路。它是由两个相同的PTC陶瓷发热组件EH-PTC1和EH-PTC2、半热电源开关S1和S2、送风电机M和送风电源开关S3、温控器SA、超温（过热）保护器RF1等零部件所组成，主要可分为由EH-PTC1和EH-PTC2等组成的发热电路，及由送风电机（叶轮电机）M等组成的送风电路两部分。220V市电经电源插头座XS-XP、以及电源接线柱进入暖风机发热和送风两部分电路。在送风电路中，启动电容C1连接在送风电机M的启动绕组两端，即红、黄两端。送风电机M采用220V、8W的电容式单相交流电动机，转速为1350转/分 ，电容C1为0.8μF/500V的CBB61型交流电容器。
使用暖风机时，使用者应该先开启送风电源开关S3，此时220V电源加到送风电机两端，电机转轴旋转，带动滚筒状风叶转动，从暖风机出风口送出风来，同时市电电源经限流电阻R3加到氖泡指示灯HL3两端，HL3被点亮，表示送风电路在工作。由于PTC组件尚未被加电发热，故而，此时送出的是凉风、不是热风。开启S3后，再合上“半热”电源开关S1和S2，并根据需要，适当调节温控器旋钮。这时220V市电就经温控器SA、两个半热电源开关S1和S2、超温保护器RF1和送风开关S3，加到发热组件EH-PTC1和EH-PTC2各自的两端，使EH-PTC1和EH-PTC2得电发热，并通过铝质散热片向周围散发热量，由滚筒风叶送出的风将热量（热风）吹向暖风机外，从而达到取暖目的。在合上S1和S2的同时，氖泡指示灯HL1和HL2亦分别经限流电阻R1和R2得电，于是HL1和HL2发亮，表示发热电路正在工作。
电路中，送风电源开关S3不但控制送风电机M的电源通断，而且还控制发热电路的电源通断，只有在S3开启的情况下，发热电路的电源才能被接通，如此可防止在风机没送风时，操作者误开启发热电源开关而使发热电路工作，这样可能使陶瓷发热组件过热烧坏或缩短其使用寿命。
检修实例
例1：转页扇故障 故障现象：通电后启动不良
分析和检修：
启动不良故障是指在电源正常的情况下，风叶启动慢或启动不了，需用手拨动风叶帮忙才行，也有表现为时而能启动时而又不行的（电路见图4）。如果检查风叶电机无明显卡阻感（可用手拨动风叶几圈，凭手感来判断），此种故障一般是启动电容C1不良所致。有些质量较差的电容工作日久会出现容量减小、漏电或接触不良等故障，从而导致电扇启动不良。本例检查结果是C1不良，换上一个1μF/400V的CBB61型交流电容器后，故障排除。
C1损坏或不良通常会造成转页扇不启动或启动不良故障。检查C1可用万用表R×10k挡或用电容测量仪，若用R×1k挡测量，因表针摆动幅度过小，可能较难准确判断其容量情况。如发现容量减小、失容或漏电，应更换。C1的耐压要选大于等于400V AC的，比较可靠耐用。所换电容的容量不可与原来的相差太大，一般应在±15％以内，不然可能使电机受损或启动不良等。许多转页扇的C1采用有固定螺丝孔的交流电容器，如图6所示为本例转页扇中所用的C1， 它被自攻螺丝固定在转页扇内。调换这种电容器时，最好也选用相同或相似的品种。如果购不到，可用支架或绝缘胶布将其固定在机内，同时要保证接头处的绝缘良好。
例2：暖风机故障 故障现象：暖风机开机后风机不转，但机子会发热
分析和检修：
发生这种故障时，往往是开启送风电源开关S3后，指示灯HL3点亮，但电机不转，没有风吹出。此时再开启半热电源开关S1和S2，指示灯HL1和HL2会点亮，过一会儿就会感到机器发热。出现这种情况，应及时关闭电源，否则时间久了可能使故障扩大，甚至引起事故。因为发生这种故障时，S3虽然开启，但没风送出，属没风“空加温”，很容易导致PTC陶瓷等零部件过热烧坏或影响其使用寿命。
检修时，通常可先检查启动电容器C1，电路见图5。本例检查发现C1失容损坏，换上一个CBB61型0.8μF/500V的电容器后，暖风机就恢复正常了。
送风电机不转故障大多是电容C1的连线断路或本身损坏所致，重点先查这方面原因常常可收到事半功倍的效果。如果C1及其连线正常，则问题通常是电机转轴不能转动、运转不畅或绕组断路、短路引起的。前者主要是滚筒风叶被异物卡住或位置变动，排除异物或校正位置就能解决； 后者需拆卸电机进行检修。
文/王德沅
