TEA5711T是飞利浦公司生产的单片AM/FM收音调谐器，采用32脚双列扁平贴片式封装。AM部分包含AM高放、混频、中放、检波电路；FM部分包含FM高放、混频、中放、鉴频以及立体声解码电路。飞利浦公司的AZ、AQ、AW系列产品中的多数型号均采用了TEA5711T，如AZ1008、AZ1080、AZ1030、AW7160、AQ5160等。

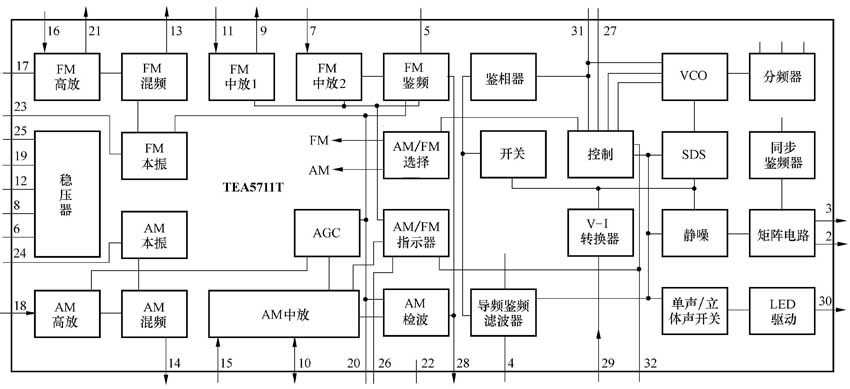

图1是TEA5711T的内电路方框图，图2是推荐的一款应用电路，这款应用电路的AM频率范围是522～1611kHz，FM频率范围是87.5～108MHz。磁棒天线接收的AM高频信号经输入回路选择后从18脚进入AM高放，经与本振混频放大后，从14脚输出送给第一中频变压器T1， 再从15脚进入AM中放及第二中频变压器T2，然后送给检波级。调频天线接收的FM信号从16脚输入FM高放，经21脚外接调谐电路选择后，送到FM混频器。FM混频信号从13脚输出，经三端陶瓷滤波器CF1、FM中放1、三端陶瓷滤波器CF2、FM中放2，送往外接二端陶瓷滤波器CF3的FM鉴频器。FM鉴频信号、AM检波信号均从28脚输出，经电容耦合从29脚输入到立体声解码器，最后从2、3脚输出AM单声道信号或FM立体声L、R信号。

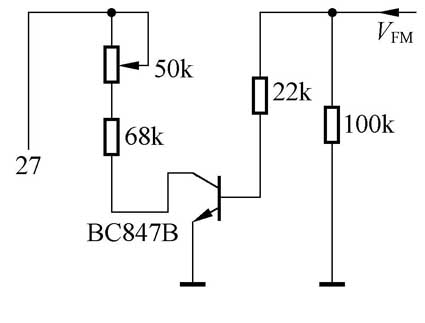

TEA5711T的供电电压范围宽，为1.8～12V，通常应用于3～6V。由于内含稳压器，在供电电压范围内，8、12脚均能保持稳定的1.4V电压。TEA5711T功耗低，AM工作时，耗散电流为15mA，FM工作时，耗散电流为16mA。TEA5711T收音灵敏度高，当信噪比为26dB时，AM输入灵敏度可达1.6mV/m，FM输入灵敏度可达2.0μV。TEA5711T的27脚是AM/FM波段转换。27脚接地为FM波段，开路为AM波段。图2中波段转换采用机械开关，也可使用电子开关，如图3所示。图3中加V\(_{FM}\)电压为FM波段，不加V\(_{FM}\)电压为AM波段，V\(_{FM}\)电压即为TEA5711T的供电电压V\(_{C}\)（3～6V）。方框图中的锁相环立体声解码器由静噪电路、立体声指示器（LED）驱动电路以及信号相关立体声电路SDS（signal dependent stereo circuit）组成。

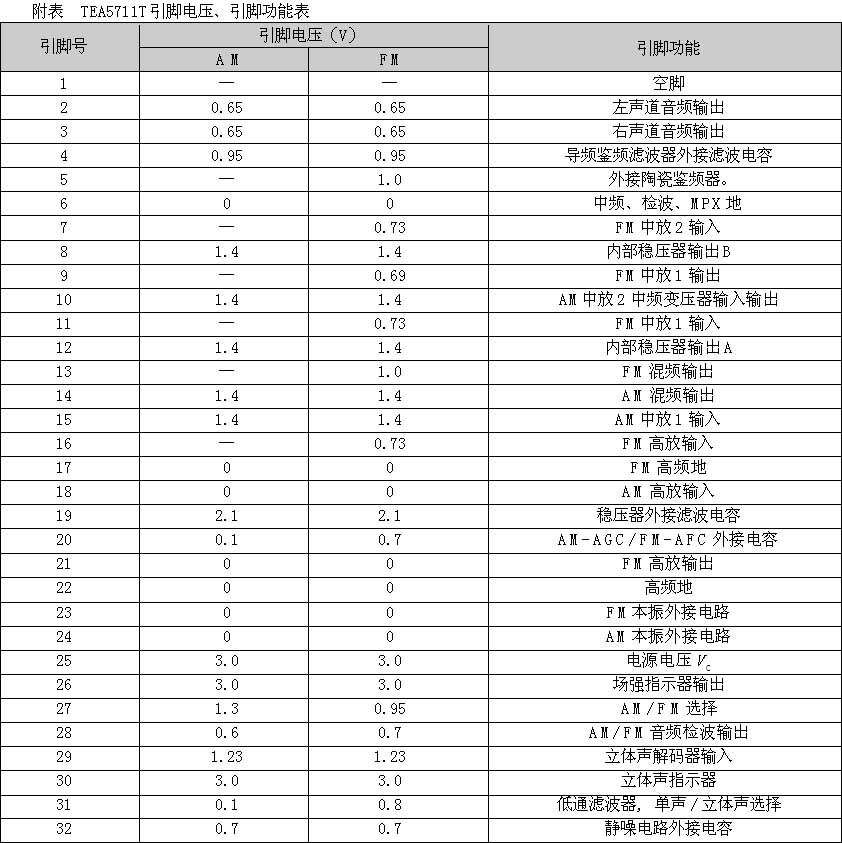

附表给出了TEA5711T的各引脚功能及AM、FM工作状态下的各引脚实测电压，供维修参考。当收音出现故障时，可实测引脚电压。当引脚电压不正常时，若该脚的外围电路正常，则可能是内电路故障，特别是8、12脚，正常电压应是稳定的1.4V。如果很低，则可能是内部稳压器失效。当收不到调频立体声时，先检查FM天线是否接好，再查27脚的微调电位器是否松动。27脚除具有波段转换功能外，外接的微调电位器可用来调节内部压控振荡器的频率，使立体声解码器打开。当电位器松动时，可在收听FM立体声节目时重调，直至30脚的立体声指示灯稳定地点亮，再用漆重新封好。如果调谐器未设置立体声指示灯，可用立体声耳机一边收听FM立体声电台一边调整微调电位器，直至收听立体声满意。当收听FM电台时发现高频噪声大，应检查28脚的330pF是否失效，2、3脚对地的12nF是否失效。
文/韩家明
