接插件是为了方便两个电路之间进行连接而设计的一种特殊的电子元件。由于电路的不同需求，接插件的类型有很多种，下面介绍常用的接插件。
耳机插头/插座有单声道与立体声之分，区别是立体声插头/插座比单声道的多了一个引脚（带开关的则多两个引脚）。耳机插头/插座按照其插头的直径（插座的孔径）可以分为2.5mm、3.5mm、6.5mm等几种，其中2.5mm直径的耳机插头/插座只有单声道的，3.5mm与6.5mm直径的则有立体声与单声道两种类型。
在耳机插座中还有带开关与不带开关两种形式，所谓带开关就是在普通插座上又增加了一个触点（引脚），当插头没有插入时，信号触点（引脚）与该触点接通；当插头插入时，信号触点（引脚）与该触点断开，信号触点（引脚）只与插头相连。
立体声插头/插座主要用于传送平衡信号（此时功能与下文的XLR插头/插座一样）或者用于传送不平衡的立体声信号，如耳机。
常见的耳机插头/插座见图1。

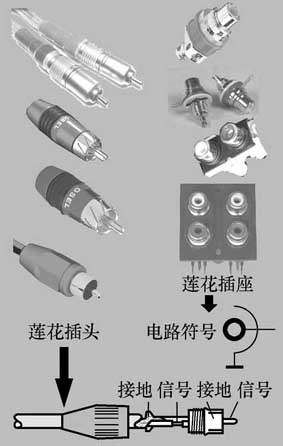

RAC插头/插座又称莲花插头/插座，它输出的信号电平约-10dB，主要用于民用音响设备中。在音频设备中，通常用不同颜色的RAC插头/插座来传输两个声道的音频信号：左声道通常为白色，右声道通常为红色。用传送模拟的视频信号（如VCD、DVD的视频信号）时，插头、插座的颜色为黄色。常见的RAC插头/插座如图2所示。
XLR插头/插座又称卡侬插头/插座，主要用于输出/输入平衡信号。XLR插头/插座分“阴”、“阳”两种形式：“阳”型插座用于输出信号（比如将音源信号输出送到调音台）；“阴”型插座用于接收信号。
在“阴”型的XLR插头上有一个锁紧扣，当插头插入插座中时，该锁紧扣会卡入插座上的暗槽中，将插头与插座紧密地固定在一起；拔下插头时，需要按下插头上的松扣按钮才能取下。

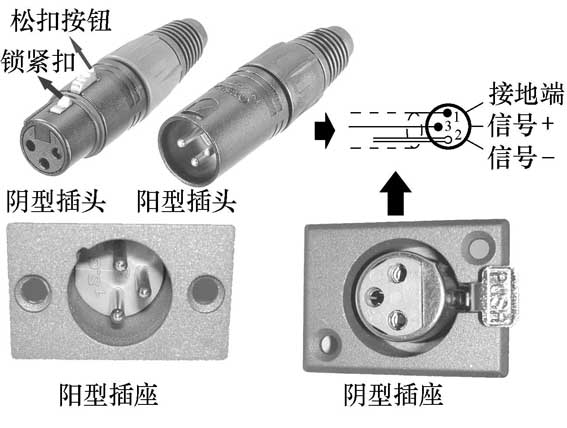

XLR插头/插座主要应用在比较高级的民用音响设备以及专业音响设备中。常见的XLR插头/插座如图3所示。
BNC插头/插座是一种用来连接同轴电缆的接插件。BNC插头是一个螺旋凹槽的金属接头，它由金属套头、镀金针头和3C/5C金属套管组成。
在同轴电缆两端都必须安装有BNC接头，两根同轴电缆之间的连接是通过专用的T型接头相连接的。T型接头与BNC插头/插座同是同轴电缆的连接器件，它对高频线路的可靠性的影响非常重要。

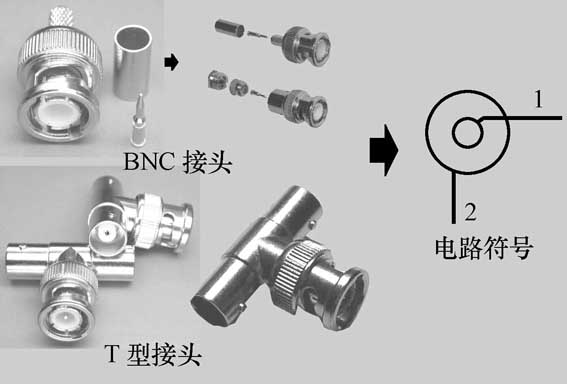

BNC插头/插座主要应用在需要采用同轴电缆的高频发射/接收设备、网络集线器或交换机上。常见的BNC插头和T型接头的外形如图4所示。
S端子是S-Video的简称，是视频信号专用输入/输出接口。S端子是五线接头：两路视频亮度信号，两路视频色度信号，一路公共屏蔽地线（图5）。S端子的视频传送速率为5MB/s，就是广播级的标准视频。
S端子主要安装在高档的录像机、彩色电视机及激光视盘机上作为视频信号专用输入/输出接口。
RJ-45插头是一种只能沿固定方向插入并防止自动脱落的塑料接头，因为它的外表晶莹透亮，故俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范）。与RJ-45插头对应的插座则为RJ-45插座（又称为RJ-45接口）。
RJ-45插头通常用来连接非屏蔽双绞线，每条双绞线两头都必须通过安装RJ-45插头才能与网卡和集线器（或交换机）相连接。
RJ-45插头有8根连针，图6所示为RJ-45插头（水晶头）的截面示意图，从左到右的引脚顺序分别为1～8。在10BASE-T标准中，仅使用4根，即第1对双绞线使用第1针和第2针，第2对双绞线使用第3针和第6针（第3对和第4对作备用）。与其他的插头不同的是， RJ-45插头必须采用专用的卡线钳才能制作。
RJ-45插头主要应用在网卡、集线器或交换机上进行网络通信。通常情况下，RJ-45插头的一端连接在网卡上的RJ-45接口，另一端连接在集线器或交换机上。常见的RJ-45插头/插座外形如图7所示。
7.香蕉插头/插座
香蕉插头是一种单引线插头/插座，常用在需要频繁插拔的设备上（如万用表的测量表笔、音箱信号输入端）。常见的香蕉插头/插座如图8所示。
8.Y形插头/插座

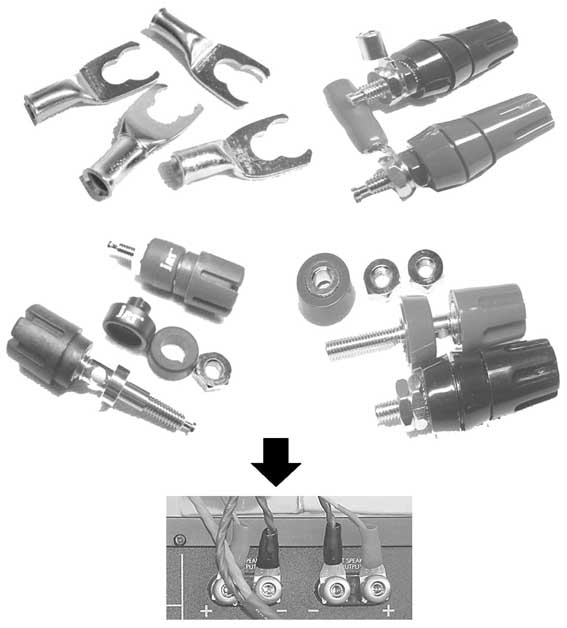

Y形插头/插座又称叉形裸端子连接器。其得名原因为其连接部分与英文字母“Y”非常相似。Y形插头/插座主要应用在需要输出/输入电流较大的电路连接部分，如音箱音频输入、充电器等。常见的Y形插头/插座外形如图9所示。
9. 焊板式接线座
焊板式接线座是一种可以焊接在印制电路板上的大电流接插件，主要应用在输出电流较大的电路中，如自动控制电路、电能表。
焊板式接线座通常与“O形接线端子”配合使用，需要连接时，要先把焊板式接线座上相应连接端的固定螺丝拧下，然后把“O形接线端子”压在螺丝下拧紧。在有些焊板式接线座中有一个小孔，这样就可以不用“O形接线端子”进行连接，直接把需要连接的导线穿在这个孔中并拧紧螺丝即可。

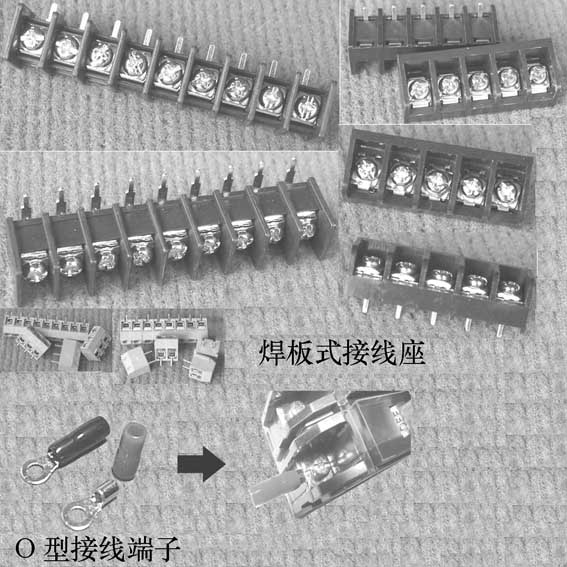

常见的焊板式接线座外形如图10所示。
10. 线路板接插件
线路板接插件主要用来进行两块电路板之间的连接，这种接插件一般都是安装在印制电路板上。
线路板接插件又可以分为单引线接插件和多引线接插件。其中单引线接插件可以按照需要进行组合，这种接插件通常与“短路跳线（跳线帽）”配合使用，作为选择开关。当“短路跳线”插在两个相邻的单引线接插件上时，这两个原本彼此断开的单引线接插件就会接通，因此，单引线接插件主要用在需要采用开关对频率、电流、电压等参数进行反复调整的电路中。
多引线接插件主要用来进行电路连接，为了防止插错方向，这种接插件通常采用非对称设计（即插头只能从一个方向和位置插入插座中），故这种插头插入插座后若要拔下来，要先压下用来防止插反并起固定作用的倒扣，然后稍用力向上提起插头才能取下。
常见的线路板接插件外形如图11所示。
11.转换插头
转换插头是一种对输入/输出插头类型（如立体声转卡侬）进行转换的接插件，常见的转换插头外形如图12所示。
12.多路转换插头
多路转换插头主要用来将原有的一路信号扩展为多路（通常为两路）输出的接插件。这种接插件的多个输出端在内部通常为并联的，因此，在同时连接多个外部设备时，需要注意负载阻抗要与输出阻抗相匹配：对于小信号负载，如电脑声卡输出的音频信号同时连接耳机与有源音箱时，可以不考虑阻抗；对于大功率负载，负载阻抗要与输出阻抗相匹配才能正常工作。
常用的多路转换插头如图13所示。
文/赵理科
