网线测试仪是网络组建和运行维护的常用工具，用于测试双绞线的连接和导通性能。由于它自动化程度高，多为进口设备，售价不菲。利用手头常用材料，可以自己制作一个，造价仅十几元，不但可解决当前难题，而且可享受“DIY”乐趣。
一、 电原理图

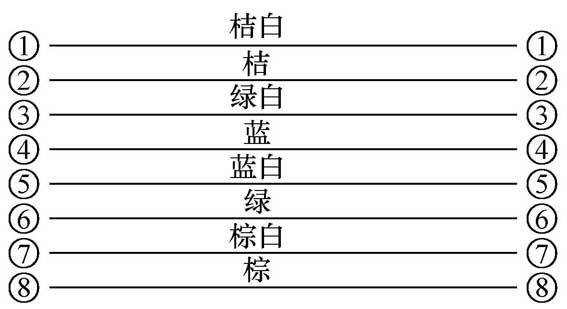

简易网线测试仪电原理图如图1所示。电路中插座A、插座B均放置在同一个盒子中，发光二极管VD串接电阻R后接到3V直流电源上。插座A的1脚接发光二极管，2脚与3脚、4脚与5脚、6脚与7脚分别连接在一起，8脚接电源正极；插座B的1脚与2脚、3脚与4脚、5脚与6脚、7脚与8脚分别连接在一起。当被测网线的水晶头插入后，如果网线及水晶头接线顺序正确（图2，其中，1、2为一个绞线对，用于发送数据；3、6为一个绞线对，用于接收数据，其余两个线对空余），刀片压接良好，便会形成A1-B1-B2-A2-A3……B7-B8-A8通路，此时四对八根网线被全部串联在电路中，发光二极管由于有电流通过而发光，表示制作的网线良好，可以使用。如果任意一根网线没有建立自己的对应关系，二极管不亮。假设A1错接到B3，此时B4返回的信号无法传递下去而中断；另外，任意一只压接刀片与芯线没有接触上，串联电路也会中断，通过观察发光二极管是否发光就可判定网线的连通性能。
二、 材料及制作方法
找一个双孔RJ-45型明装插座（或新购），任意型号的发光二极管和300Ω电阻各一只，照相机用的3V电池一节，根据发光管的直径在插座前面板上打孔，并将其嵌入孔中，使发光面露在外面。然后按图1所示搭焊元件，只要元件良好、接线正确，无需调试就可使用。为防止电池晃动，可用泡沫塑料顶住再上好后盖。外观及内部结构分别见图3及图4。
三、 使用方法
原地测试时，将已做好网线两端的水晶头插入插座，二极管亮表明网线良好。对已经在建筑物中布好的网线，可将一端的水晶头插入B口，再到另一端用万能表测量，此时能够分别测量网线内四对绞线的环路状态，找出故障点。
本测试仪不设电源开关，测试完毕后拔出插头即可。面板简洁，操作方便，具有“傻瓜”特点。与专业测试仪器相比，虽然其貌不扬，自动化程度较低，但是基本的测试功能都是具备的。也正因为它没有专业应用的复杂化，而用如此简洁的电路就完成了相对复杂的测试，这正是“DIY”精神之所在。
文/张芒
