电焊工作中,从焊接完一道焊缝到焊接下一道焊缝,经常要做些辅助工作。这时的电焊机处于空载运行,即电焊机变压器原绕组仍有空载电流,白白浪费电能。为了减少这种损耗,使电焊机工作时有电,不工作时断电,设计采用了双向晶闸管作为交流电焊机的电源开关。双向晶闸管在正、反向电压作用下都能导通,而且控制极在正、负脉冲作用下都可以触发,所以可以用它作电焊机的交流开关,其特点是电路简单,经济,维修方便,运行可靠。

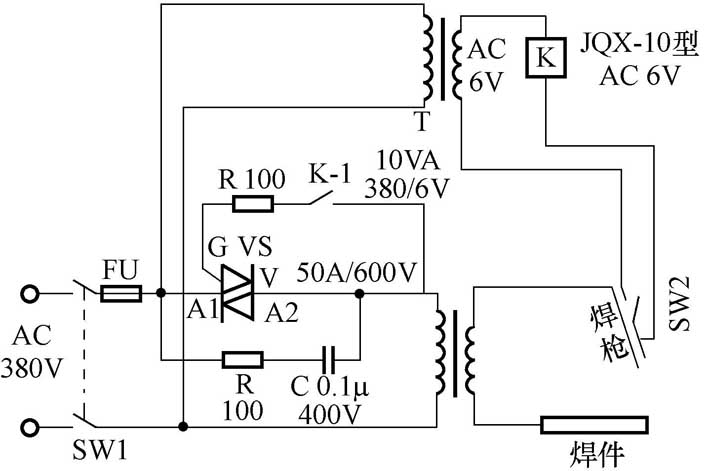

电路控制原理如附图所示。主电路由双向晶闸管、熔断器、电焊机和开关组成;控制电路由小型变压器T、继电器K、微动开关SW2、双向晶闸管的触发控制极G及限流电阻R组成。要使用电焊机时,合上开关SW1,电源接通。操作者手握电焊机焊枪,使微动开关SW2闭合,继电器K通电吸合,其触点K-1接通双向晶闸管VS的触发控制电路,双向晶闸管导通,开始电焊工作。当操作者焊完一道焊缝后,需停顿一下,手稍放松,微动开关SW2断开,继电器K释放,双向晶闸管失去触发电流而关断,从而切断电源,避免了空载损耗。

图4
图4 🔍原图 (709×471)

文/张国清
