笔者在一本早期国外的电子刊物上，看到一篇文章《折叠式同轴偶极子天线》，读完后对它产生了兴趣，就动手制作了一副天线，使用起来效果很好。下面将它的制作方法介绍给HAM朋友和大家共飨。
折叠式同轴偶极子天线与在同样环境下使用的折叠式偶极子天线具有相同的特性。不同之处是，当用同轴电缆作为馈线时，倒“V”型天线需要采取匹配平衡的措施，也就是要在天线的馈电点加装一个平衡-不平衡匹配器。
这种折叠式同轴偶极子天线不像传统式折叠偶极子那样，由两根直径相同的导体所组成，而是具有一大一小的导体。因此，这样的偶极子就可使馈点阻抗产生变化。这种结构的天线可与阻抗低于52Ω的无线电台相匹配。以前常使用平衡-不平衡转换器来实现的阻抗变换功能，现在则采用调节短同轴电缆的方式来完成。该同轴电缆也是天线的一个组成部分。组成天线的两同轴电缆的长度正好在1/4波长以下，并与上述的短同轴电缆相匹配。通过用外接连线连接在偶极子的两端，使得整个同轴结构在谐振状态下工作。

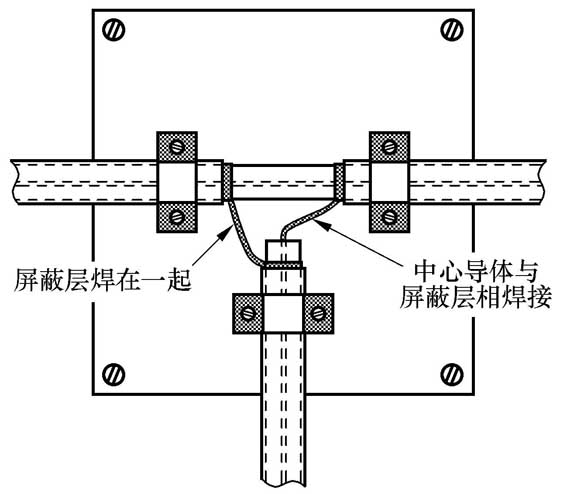

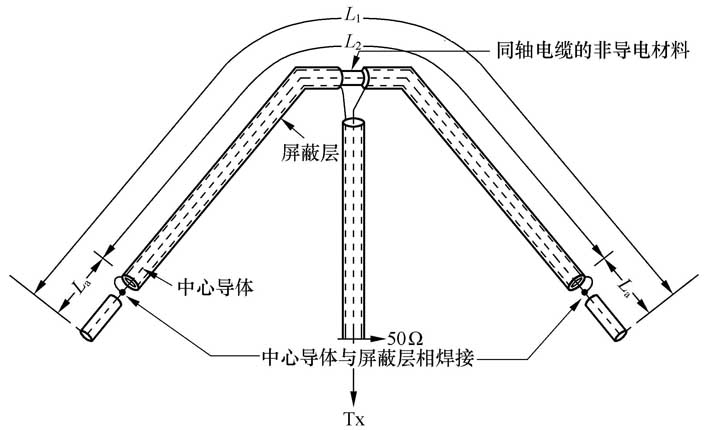

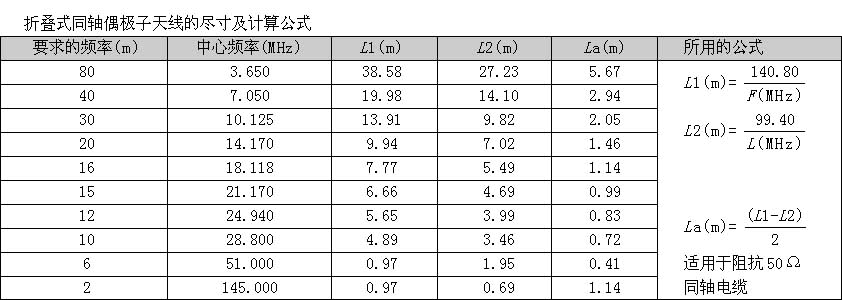

折叠式同轴偶极子天线的基本结构如图1所示，天线详细的尺寸见附表。频率覆盖3.5～144MHz， 覆盖了全部业余频段。用来调节匹配阻抗的短同轴电缆（La）应当留有余量（如多留10%的长度）以适应不同情况的调整要求。图1、图2为天线的结构图，必须在同轴电缆的连接点和端部采取严密的防水措施。在进行天线调整时借助一台驻波表，仔细调整同轴电缆细长部分的长度，以获得最佳效果。
文/孙卫东
