显示器是故障率较高的电脑外设之一。在显示器的维修过程中，如果有一台信号发生器，使我们脱开繁重的主机箱束缚，会给维修工作带来极大的便利，它可以用于PC维修中确诊是显卡出问题，还是显示器有故障，可谓一举两得。笔者自制的这台信号发生器的行频率上限值为106.3kHz，场频率上限值为85Hz，下限值分别为31.5kHz，60Hz。它具有空信号、STANDBY、SUSPEND、1分钟～24小时定时发送信号等功能（主要用于加温，软故障模拟）。其频率范围和功能已经能满足绝大多数显示器维修场合的需求。
电路分析

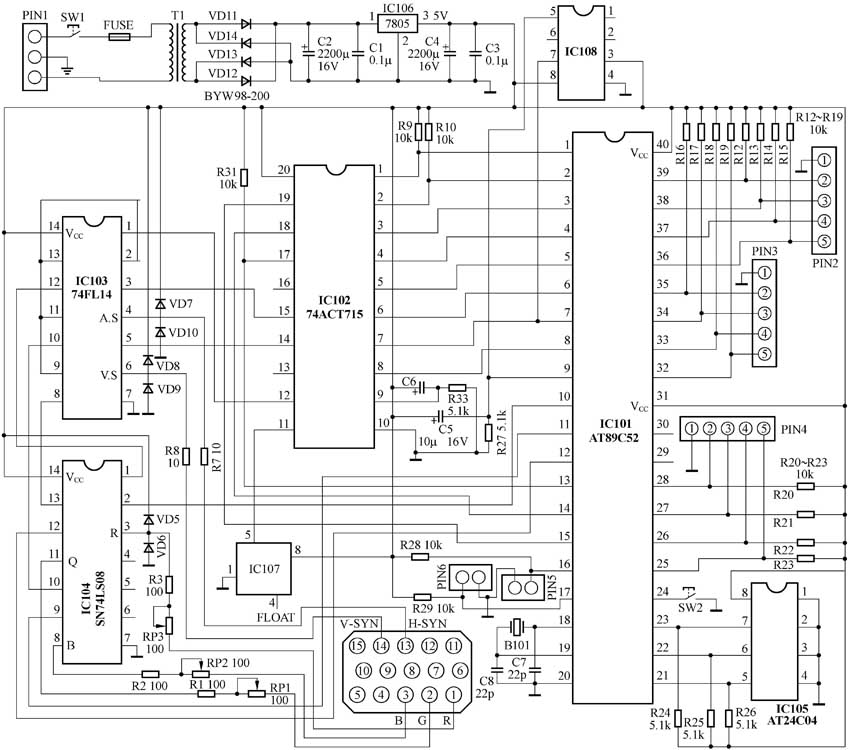

多频彩显信号发生器的电原理图如图1所示。工作原理简述如下：220V市电经T1降压为12V的交流电后，经VD11、VD12、VD13、VD14组成的桥式整流电路形成脉动的直流电，再经C2滤波后为IC106提供平滑的直流电。此电压经三端稳压器7805稳压后形成稳定的5V电压，经C4滤波后为IC101～IC105、IC107、IC108供电。本实例中使用了单片机AT89C52，由于其P0口没有上拉电阻，驱动能力较低，因此用R12～R19组成的排阻对其端口进行上拉。虽然P2口内部已具有上拉电阻，但其带载能力较弱，为提高读取键值状态的可靠性，也分别加上了上拉电阻，如图中R20～R23所示。B101、C7、C8以及C5、R27组成典型的单片机最小系统。R25、R26是为了IC101与IC105进行I\(_{2}\)C通信而设的上拉电阻，目的是使模拟I\(_{2}\)C总线能满足I\(_{2}\)C总线的要求。R24是存储片AT24C04写保护引脚7脚的高电平上拉电阻，P1N2、P1N3、P1N4是频率切换选择开关。SW2、P1N5、P1N6为确认开关，当P1N2、P1N3、P1N4选定后，再按SW2、P1N5、P1N6就可以进入相应的模式工作了。IC107是5V压控晶振，主要是为IC102提供振荡信号源，其振荡频率为80MHz。RP1、RP2、RP3用于调整输出信号的幅度。当系统加电后IC101通过P0口、P2口读取频率选择开关的状态，与内部的数据库比较后再去读取确认键，两者变量值相与，如果为1就通过P1口与P3口控制74ACT715PC芯片的时序，使其产生相应模式下的行场频率信号、RGB信号，此信号经IC103、IC104缓冲后由VGA端子输出信号。
电路调试
该电路的软件笔者已调试成功，并固化试机了很长时间并未发生异常，因此大家无需再调试，软件源程序及烧录文件见本期配刊光盘。

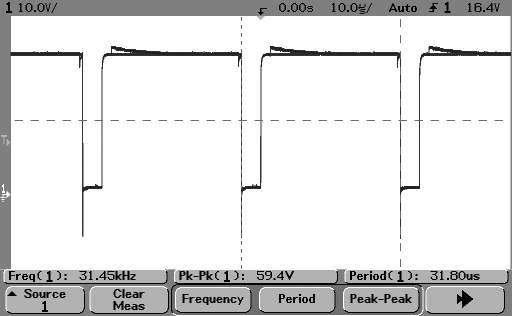

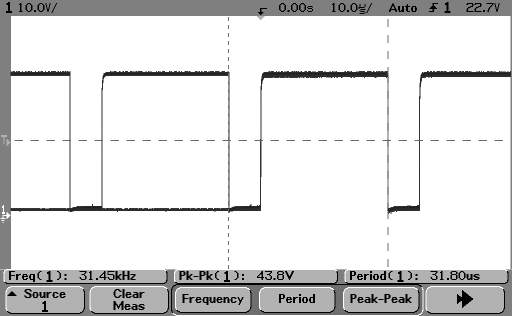

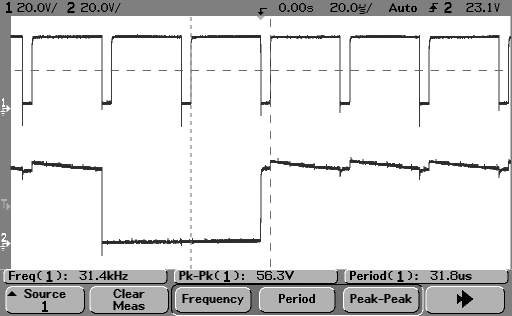

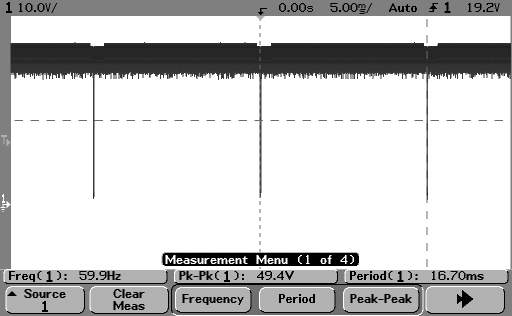

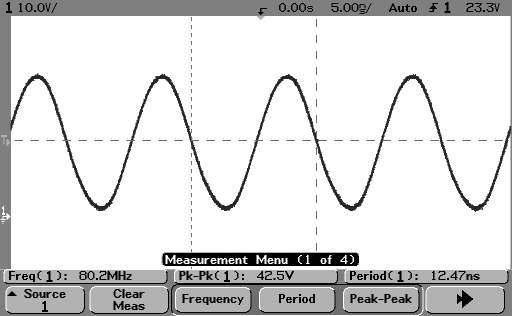

硬件制作完成后，首先用万用表测一下IC101的40脚，看其电压是否为5V，否者请检查电源电路。如果电源电压正常，用万用表分别测一下IC101的18脚和19脚，并确认是否为1/2V\(_{CC}\)左右。有条件的读者可以用示波器测量，其频率为12MHz，幅度为33.3V\(_{PP}\)，见图2。接下来将0～15位的数码开关分别接于P1N2、P1N3、P1N4，使它们显示的数字分别为：0，0，0。然后按下P1N5、P1N6及SW2，重新开关电源就可以了。如果电路连接正常，用示波器测量IC103的4脚，应有行频率信号输出，其波形如图3所示， 频率为31.5kHz，幅度为59.4V\(_{PP}\)左右。将示波器探头接至IC103第6脚也应该有60Hz的场信号输出，并且幅度为49.4V\(_{PP}\)左右，其波形如图4所示。否则请检查IC101、IC102、IC103之间的线路是否有接错，IC102的11脚是否有如图5所示的80MHz的正弦波。最后也是最重要的一步，就是RGB图像信号的调整。建议最好用数控的示波器，用示波器探头分别测量IC104的3、11、8脚是否有如图6所示的波形，之后将探头移至VGA输出端上调整RP1、RP2、RP3，使输出的信号幅度为43.8V左右。图像信号幅度过高、过低或三枪不平衡会给我们的实际使用带来很大的困难。过高或过低使图像信号中的亮度电平异常，这将影响白平衡、暗平衡的调整。三枪不平衡，将使得一些缺色及彩管老化的机子很难确诊是机器问题，还是显卡问题。因此说RGB三枪信号的正确调整是本信号发生器的关键所在。
其他模式信号的输出，请读者参看本期配刊光盘中的main.txt文件。图7是笔者调试成功后的行场频率信号的波形，供大家参考。只要硬件电路连接无误，将编译好的HEX文件或BIN文件烧录到单片机上，就可以正常工作了。如果大家在制作过程中遇到什么问题不理解可以到笔者网站http：//www.kx51.com访问。
文/吴章杭
