吸尘器关键零部件的修理

上一期文章中介绍了有关吸尘器的基本原理和故障判断技巧等方面的知识，当吸尘器出现故障时，很多用户不知到哪里去维修，况且有些零部件也不易购到，本文重点讲解吸尘器关键零部件拆装方法和修理技巧。

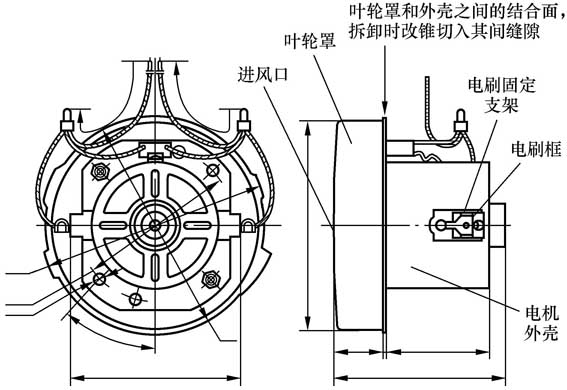

检修吸尘器的不少故障都需拆开电机或叶轮才行，虽然吸尘器结构并不复杂，但不了解拆装要领、盲目地乱撬乱拨弄往往会造成电机或风轮等零部件的损坏，所以掌握电机和叶轮的拆装要领是检修工作的前提。这里以图1所示较典型的电机组件（包括串激电机和叶轮等）为例介绍拆装，其他型号电机组件除外形和尺寸等可能有差异外，基本结构大体一致，同样也可作参考。

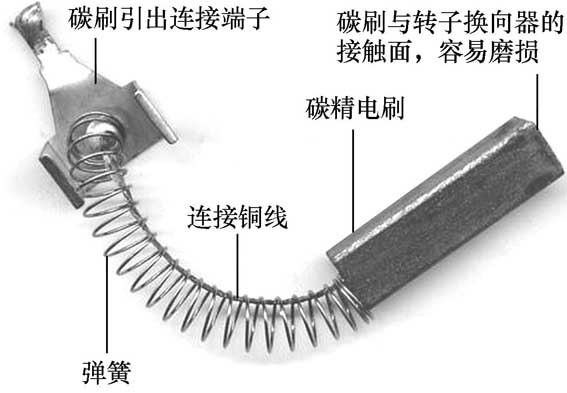

电机组件通常用螺丝或塑料活扣、塑料上盖等固定在吸尘器机壳上，只要拧下固定螺丝或压下塑料活扣、卸下塑料上盖等便可取出电机组件，其外形如图1所示。对于电机的拆卸，首先应解开电机外包的一层或多层防尘防震泡沫塑料，此时便可看到电机上的电刷固定支架（见图1右面）。随后卸开两个支架上的电机绕组和电源线路的连线，再拧出电刷支架上的两个螺丝，便可取出支架及其炭精电刷和弹簧等物，炭精电刷的外形和结构如图2所示。如果需要，当然还可进一步拆卸电刷，分解出炭精、弹簧和连接端子等，最后拧出电机外壳上的4个固定螺丝，即可拆开外壳、取出电机转子了。电机去除外壳后的具体结构见图3。拆卸时要注意防止零部件丢失，像电刷弹簧和电机转轴上的垫圈等很易弄丢，丢失后往往不易找到替换件，甚为麻烦。此外，一定要先焊去电刷支架上的连接线，拆下支架后再拆电机外壳，否则很易损坏电刷和其他元件。检修完电机可逆上述步骤进行重装。重装时，关键是要将电机轴承支架（上、下支架）定位准确（见图3），然后拧紧支架固定螺丝，拧螺丝时要力求逐个均匀施力，均衡拧紧，总之重装后应确保转子转动灵活，否则会导致电机转速下降，寿命缩短，甚至产生堵转，烧坏电机。

若要拆卸叶轮，必须先卸下叶轮罩。由于叶轮罩与电机外壳紧密嵌合，所以拆卸时可用小改锥或小钢刀沿叶轮罩与外壳间的缝隙慢慢地撬动，通常沿叶轮罩圆周撬动1～3周，就能卸下罩壳，如图1右面所示。应该注意，撬动时不可只在一部分区域上反复进行，而是要沿罩壳四周较均匀地撬动，否则可能损伤罩壳，使重装难以进行。拆下叶轮罩之后，可看到旋涡状叶轮，一般只要拧出叶轮中心的固定螺母就可取出叶轮了。检修完毕重装时，固定好叶轮（注意不要忘了装垫圈等元件）后，罩上罩壳，再用钢丝钳将叶轮罩和电机外壳凸边两者逐步钳紧，直至两者接合面全部都密合到位后为止。

需要特别指出的是，在拆装叶轮和电机过程中，不能在电机空载时通电运行，否则突然飞速运转的电机很可能会跳动、跌落损坏或使其他物品被碰撞坏，甚至引起人身事故。若非要这样试验，必须将电机固定牢靠，并且把电压降低一半左右再试。如果一定要全电压进行，同样应将电机固定牢靠后再瞬间通电试验（不要连续通电），但仅仅是试试电机能否运转，无经验者最好还是不要这样做，应该不要怕烦，将电机装上吸尘器后再试。

1.电机不转

电机不转故障一般是电机内部或引出线存在断线或接触不良现象所致。断线通常发生在电机的引出线上，大都凭肉眼便可看出，必要时可用万用表测试，以便确认故障所在。发现引出线或绕组表面断线，只要重新焊接好就可修复。如果断路发生在绕组内部，则需拆卸绕组重新绕制才行。

接触不良主要发生在电刷与换向器（即整流子）之间，导致电机不转的接触不良状况是比较严重的。因为串激电机在运转时，电刷和换向器间会产生电火花，如果只是轻中度接触不良，电火花较小，只是对电机的转速、出力、效率和吸尘器的吸力有所影响； 若两者间接触原来就不佳或电机负荷过重，产生的电火花就明显增多增大，会使电刷及换向器快速被磨损，甚至烧坏，从而使接触状况严重恶化，最终可能导致电机不能启动运行。

2.接触不良

这种故障是指电机电刷与换向器间的接触不良。判断这种故障的程度，通常可用观察法，即： 在电机运转时（要固定好电机才通电），观察电刷与换向器接触处产生的电火花的颜色。正常时火花为浅蓝色。若出现浅红色或黄色火花，说明炭精电刷上被磨出的炭粉在燃烧，属中等程度的接触不良，尽管在主观上可能觉得对电机转速和吸尘器吸力影响不太大，但发现后也应及时排除，否则电刷寿命会明显缩短。如果火花为绿白色，则表明换向器的铜也在参与燃烧，属严重的接触不良，问题十分严重，必须立马修理，否则换向器和电刷会被迅速磨损而报废，也可能使吸尘器熔丝在短时间内烧断。

检查时也可用万用表R×1挡测量电机两端的电阻，正常应为8～12Ω。若实测值远大于此，便可判断为接触不良；若实测值过大、甚至断路，那电机就不会启动了。

检修接触不良故障时，应拆开电机，拆卸电刷（见图2）和取出转子。随后检查换向器和电刷的积垢及磨损程度。若程度较严重，要用水砂纸仔细磨光换向器表面和电刷接触面，再用无水酒精棉球擦拭干净便可以了。如果电刷已明显磨损，应在清洗换向器后再更换同规格的新炭精电刷。如换向器磨损程度不严重、无明显磨痕，通常就不宜用砂纸磨，只用酒精擦干净即可。这是因为电机运转一段时间后，换向器表面会自动形成一层较硬的、呈暗红色的氧化铜保护膜，它有利于减少换向器的磨损，除非严重接触不良，将它磨去反而会缩短换向器的使用寿命。如果电刷虽然已经被磨损掉一部分，但不是过短，还能用一段时间，就可把电刷弹簧适当拉伸后再装上，若弹簧老化或质量不佳，应该换新件。

3.温升高

吸尘器工作时，电机温升过高往往会发出异味，严重时连塑料机壳也会发热，时间较长就可能烧断保险丝管，甚至烧坏电机和机壳、引起不测事故。其主要原因是电机过载运行。除了上期文中已介绍过的通风路径障碍会引起这种故障外，电机转子绕组、定子绕组或换向器中存在局部短路也是造成故障的主要因素。

对于转子或定子绕组短路，可拆开电机仔细检查并排除，—般短路处多在绕组引线上或绕组表面，可拨开短路处并垫入绝缘物，并用清漆等粘牢。若短路发生在绕组内部，就只好拆下绕组按原数据用新漆包线重绕。如果是换向器短路，可用锋利小刀将嵌在换向器各弧形金属片间的炭粉、铜粉等导电污垢剔除干净，然后再用洁净的绸布或棉球蘸上汽油或无水酒精，把换向器擦拭干净。

4.电机组件运转时有异常噪音

电机转子与定子碰触、电机轴承损坏，或叶轮变形与外壳等相碰，会发出“嗒、嗒”或“喀、喀”等异响。应拆开电机或叶轮罩， 仔细查出碰壳或相碰之处，然后进行校正便可，拆卸方法参见上面的介绍。实践中较多见的是叶轮固定螺丝松动和电机上、下支架松动移位等，可重点检查之。定好支架或叶轮等零件的位置后，一定要拧紧其固定螺丝，以防故障复发。

5.工作时对电器干扰大

吸尘器工作时会对电视机等家电产生干扰，如电视屏幕上出现点、条状干扰等。串激式电机在换向过程中产生的电火花是这种干扰信号的根源。由于换向器电火花不可能没有，因此这种干扰一般是不能完全消除的。但是，如果电机两端的电容断路或失容，电机换向器和电刷接触不良，就会使这种干扰明显增大，所以当发现干扰明显大于正常情况，可检查这两个方面并作相应处理即可。

此外，对有些电机而言，改变定子绕组与电枢绕组的连接方式，由非对称接法改为对称接法，也可使干扰得到较明显的抑制，而且不会影响电机的性能。但需拆卸电机重新连接绕组，甚为麻烦，通常较少采用。还有，在使用时，尽量拉开吸尘器和家电间的距离，也是减弱这种干扰的一种可行方法。

这里主要以GOLDSTAR（高士达） V520K型600W小车型吸尘器为例介绍交流继电器KA1的检修，对其他型号吸尘器中的类似产品同样可作参考。KA1具体应用电路参见上期第18页文章中的图3。

交流继电器的结构如图4所示，外形与普通直流继电器有些相似，但工作原理不同，上期文章中已讲过。拆卸时，只要用改锥小心拨开胶木外壳的上盖，就可以取出交流继电器内芯，如图4左面所示。该机的KA1的绕组直流电阻为：L1=3200Ω，L2=80Ω，可供检修时判断故障的测量参考。其中，L1为连接至吸尘器内220V电源的那个绕组，L2为连接至吸管手柄开关的那个绕组。

交流继电器常见的故障为接触不良和断路。如果是接触不良，通常是动、静触点接触不好所造成的，会使吸尘器出现时好时坏或启动不爽等故障。修理的方法是拆卸继电器，用砂布磨去动触头、静触头上的氧化污垢层，再用钳子校正动簧片位置和弯折度后便可修复。若动触头、静触头烧坏程度较严重，可先用小锉刀锉光触头上的毛刺、修整凹凸不平处，然后再用砂布磨光，使触点光亮即可。如果触头烧坏严重，就需要换上新的触头（可从其他继电器上拆卸使用）。

如果KA1断线，那么吸尘器就不能启动工作，这是个不能吸尘的大问题。断线一般有两种：一是继电器引线断路，大都是焊点脱焊所致，只要重新焊好就行了；另一是继电器绕组引线或内部断路，需要找到断点重新焊好，或拆卸绕组、按原数据进行重新绕制。如果是L1内部断线，可能要知道原数据就较麻烦，这里提供一个实用技巧，就是不用考虑绕制匝数，只要用与原线包相同或相近的高强度漆包线，绕制满原骨架空间即可。

电源线卷线盘的介绍也主要以GOLDSTAR V520K型600W小车型吸尘器为例，具体电路参见上期第17页文章中的图3。

电源线卷线盘的常见故障是不能自动卷绕电源线，或卷绕力度不足、电源线往往只是卷绕进入一部分，另外一部分留在机外。其主要原因在于卷绕发条松散、脱位或损坏，大都需要拆卸卷线盘才能修复这种故障。另外，因为卷线盘内部的电源线活动连接触点损坏或接触不良而造成吸尘器不转、时好时坏等故障也较多见，通常也需要拆卸卷线盘才能修复。

电源线卷线盘通常采用类似钟表发条的卷绕机构，其结构虽然并不复杂，但拆卸和装配却并不轻松、简单，没有技巧可能事倍功半，甚至费了大劲也不能搞好，所以一定要认真对待。拆卸时，通常只要拧下卷线盘中央部位的一个固定螺丝（一般在安装保险丝管一侧的卷线盘外壳上），然后小心松开卷线盘的两个盘壳，就能看到卷线盘内部的发条等零部件，注意不要随便拉动中心的卷绕转轴，否则容易使发条松开弹出，造成意外，应该先将发条扎牢，不能让它弹开，然后再拆卸其他零部件。如果发条已经松散，可以在电源线完全卷绕进卷线盘的状态下，把发条端部嵌入卷线转轴的凸出部，然后用小改锥插入卷线盘，将发条完全卷绕紧。当发条卷绕完后，先将改锥插入卷线盘转轴中或将发条扎牢，使其不能松开。再将两个卷线盘外壳复合装好（同时松开改锥），最后拧紧固定螺丝便可。卷绕弹簧发条时务必要小心和耐心，切实防止卷线弹簧钢片弹出伤人或损坏物体，如果一个人不便操作，应该请人来帮忙一起完成。

如果故障是卷线盘内部的电源线活动连接触点JH1和JH2损坏或接触不良所致，拆卸卷线盘后，即可看到相应触点，如图5所示就是两个Y状动触点。只要触点和簧片不是严重损坏，检修时，—般用无水酒精和砂布清除动、静触头上的氧化污垢层，再用钳子校正簧片弯折角度，使触点接触良好就可以了。若触点烧蚀或损坏严重，则应更换触点或簧片，可从别的开关等元件上拆出类似触头经修正后代替，也可用磷铜片自行制作相似的簧片进行代换。

另外需注意的是，许多吸尘器中都采用如图5中所示的凸字形塑料绝缘封套来包封电路中的各个连接端头，以确保连接可靠和绝缘安全性能良好。拆卸后，如果凸字形封套已损坏，重装时需要另外用新的封套套住，若无这种零件，可以用塑料包布等绝缘包封材料代替，但一定要保证包扎牢靠。

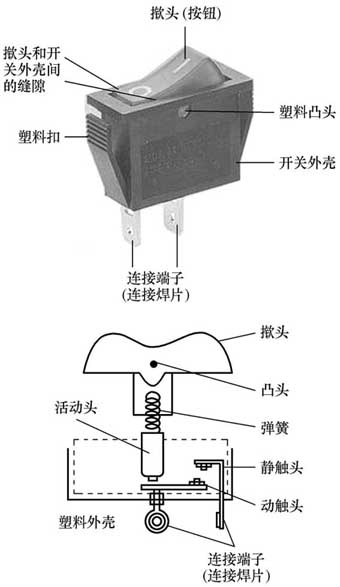

许多吸尘器都采用了新型无固定螺丝的船形电源开关（摇臂开关），规格通常为AC220V、5-10A，其外形和结构如图6所示。拆卸时只需用手捏压开关两端的塑扣就能将它从机身上取下。取出后，可用小刀或改锥伸进开关揿头与塑壳间的两侧缝隙轻轻撬动，使揿头上的两个凸头脱离塑壳上的扣口后，便可拆开开关，看到动、静触头和弹簧等物。对于开关常见的接触不良，—般只需用砂布磨去动、静触头上的氧化污垢层，再用钳子校正弹簧后便可修复。若开关触头烧坏程度严重，则应更换触头（可从别的开关上拆出类似触头经修正后代替）或换上新的电源开关。拆装开关时可将弹簧等小零件放在一个小瓶子或小杯子里，这样可防止因丢失所带来的麻烦。
