检修BIOS电路有以下几个步骤：
1.检查外观看主板有无外伤，BIOS芯片周围有无断裂、划伤，有的主板BIOS芯片离固定主板的螺丝孔位置较近，在拆卸主板的时候有可能将BIOS芯片附近的主板划伤。
2. 检查供电电压，现在主板BIOS芯片的供电多为5V或3.3V，可检测其32脚的电压是否正常。
3. 检测22脚触发脉冲，方法是： 取下BIOS芯片，在开机瞬间用逻辑笔测BIOS插座上的22脚是否有脉冲信号，这个信号是CPU发出的选址信号，CPU在复位以后首先发出脉冲（通过北桥和南桥）选中BIOS芯片，BIOS芯片得到触发脉冲开始工作，进入自检程序。
也可用主板故障诊断卡来间接判断22脚触发脉冲信号的有无。在开机后主板诊断卡的各组电源指示灯将被点亮，然后reset指示灯（红灯）闪亮，紧接着BIOS指示灯也闪亮。可能由于速度较快，指示灯的亮度较暗，但仍可分辨。如果指示灯有瞬间闪亮，证明有脉冲信号，此时若BIOS芯片正常，则执行BIOS程序， BIOS指示灯将连续闪亮，直到屏幕出现正常显示。如果BIOS芯片22脚有脉冲出现，但不能正常工作，常见的原因有：（1）BIOS芯片损坏； （2）BIOS程序被破坏；（3）BIOS芯片和插座接触不良；（4）数据线或地址线有短路、断路或异常；（5）CMOS设置异常。
BIOS故障的排除方法
BIOS故障的排除方法有：
1.更换BIOS芯片。

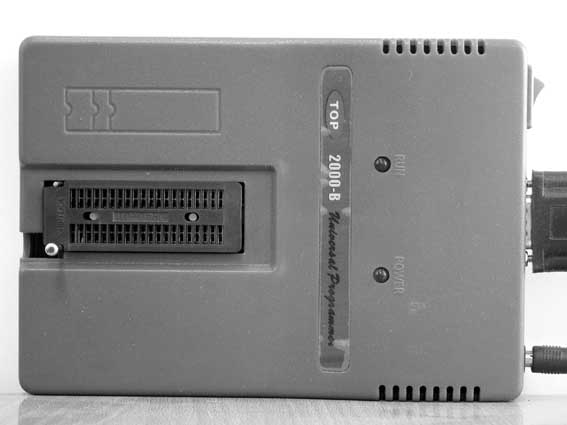

2.重新写入BIOS程序。造成BIOS程序破坏的原因之一是静电，静电可以使大规模集成电路损坏或数据被破坏、丢失。维修人员常用的方法是用编程器（见图1）重新写入BIOS程序，BIOS程序可在网上下载，现在有很多网站可提供BIOS程序的下载，而且还有很多升级的版本。更新BIOS内容可提高主板的性能，如提高对硬件的识别能力和提高兼容性等。关于BIOS程序的恢复有很多办法，如热插拔和用软件恢复等，其中热插拔是带电操作，具有一定风险，而软件恢复则需要一定的软件操作能力，在维修当中很少采用。
3.BIOS芯片与插座接触不良的情况时有发生，尤其是在潮湿等恶劣的环境下使用较易出现接触不良，可将BIOS芯片取下用工业酒精清洗芯片引脚和插座触点。
4.BIOS数据线和地址线的故障率不高，有时为可见外伤，修理时补焊或用细铜丝连接断裂处即可。不过这些走线极细，焊接时可用调温烙铁或烙铁的余热焊接，需要一定的焊接技巧。
5.在CMOS设置当中有设置异常情况，如超频等，也可造成BIOS不能正常工作，维修时要对CMOS放电，清除CMOS设置，方法是用CMOS放电跳线放电。在电池附近有一个供放电用的3个插针跳线，平时有两个插针用跳线帽连接，放电时将跳线帽取下，连接另外一个针，或将电池取下，短路电池座正负极，放电几秒钟即可。如遇有开机不亮的故障，则首先对CMOS放电，恢复BIOS的初始值，然后再检查其他部分。
BIOS检修实例

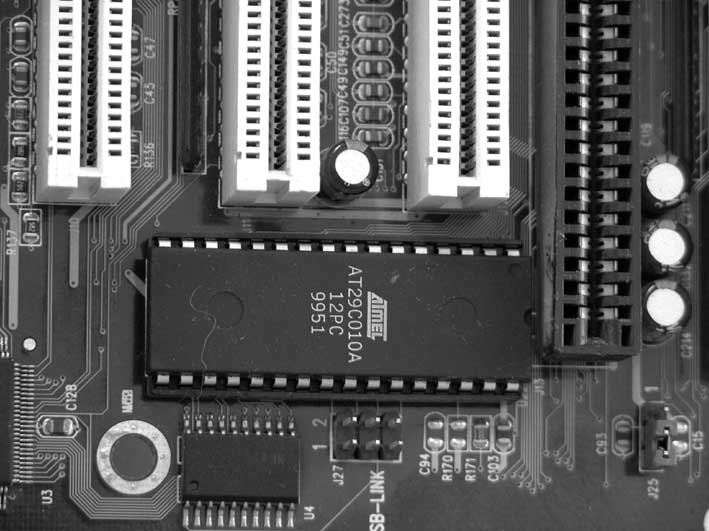

故障现象：一款老式VIA693主板（见图2），型号为TWP6BX-100，开机显示器不亮，但CPU风扇转。
故障分析：
能够开机证明主板电源、CPU、北桥、南桥几大部分无严重短路，开机电路工作正常，插上主板故障诊断卡开机，诊断卡电源指示灯亮，测量各组电压均正常，测BIOS芯片32脚供电端有5V电压，该BIOS芯片为长方形双列直插式32脚。在开机瞬间reset指示灯闪亮，说明有复位信号，同时CLK指示灯常亮，说明有时钟信号，此时CPU已具备基本工作条件，测量BIOS芯片22脚有脉冲信号（在开机瞬间或短路主板reset插针后瞬间测量），说明故障在BIOS芯片上。
故障处理过程：

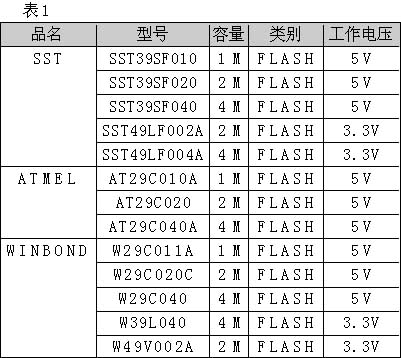

将BIOS芯片取下插入编程器，从网上下载该主板型号的BIOS程序，重新写入后插回主板开机测试，故障依旧，再次从 BIOS芯片是否损坏、BIOS程序是否正确等方面查找原因。更换BIOS芯片并重新写入后再测，还是不能正常工作，再检查BIOS程序。根据网站提供的内容查看，与该主板型号相近的有P6BX-370E、P6BX-370F、P6BX-100E、P6BX-100F等，分别将这几个BIOS程序写入BIOS芯片进行测试。当用P6BX-100E的BIOS程序测试时，主板BIOS工作，开始执行自检程序，同时诊断卡BIOS指示灯连续闪亮，显示器终于出现了自检的硬件信息。接入硬盘重新启动后顺利进入操作系统，试运行操作系统无误，至此检修结束。另外，该款主板用ATMEL的AT29C010A、SST的29EE010、WINBOND的W29EE011等BIOS芯片均可正常使用。

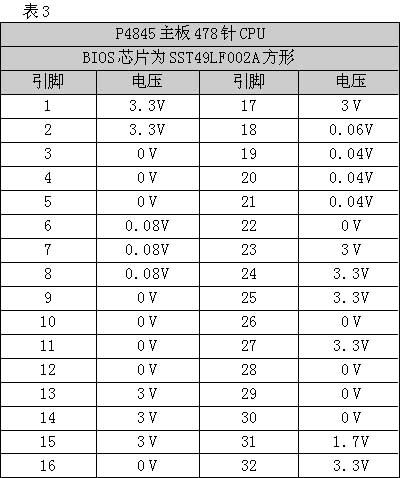

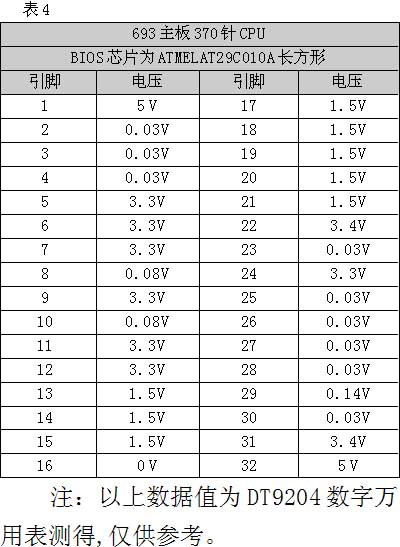

检修小结：表
由于本例主板BIOS程序与网上提供的BIOS程序不同，容易使初学者陷入困境，有的主板上贴有标示主板型号的小纸条，当纸条丢失后，主板的具体型号就无法区分，给维修工作带来难度，所以，遇到这种情况可找相同的主板将BIOS程序用编程器读出后再写入故障机的BIOS芯片中，或者找相近型号主板（芯片组和I/O芯片相同）的BIOS程序测试，看是否相符，还可向主板经销商或生产厂家进行咨询。
文/朱庆智
